仿古钢结构施工方案(通用)

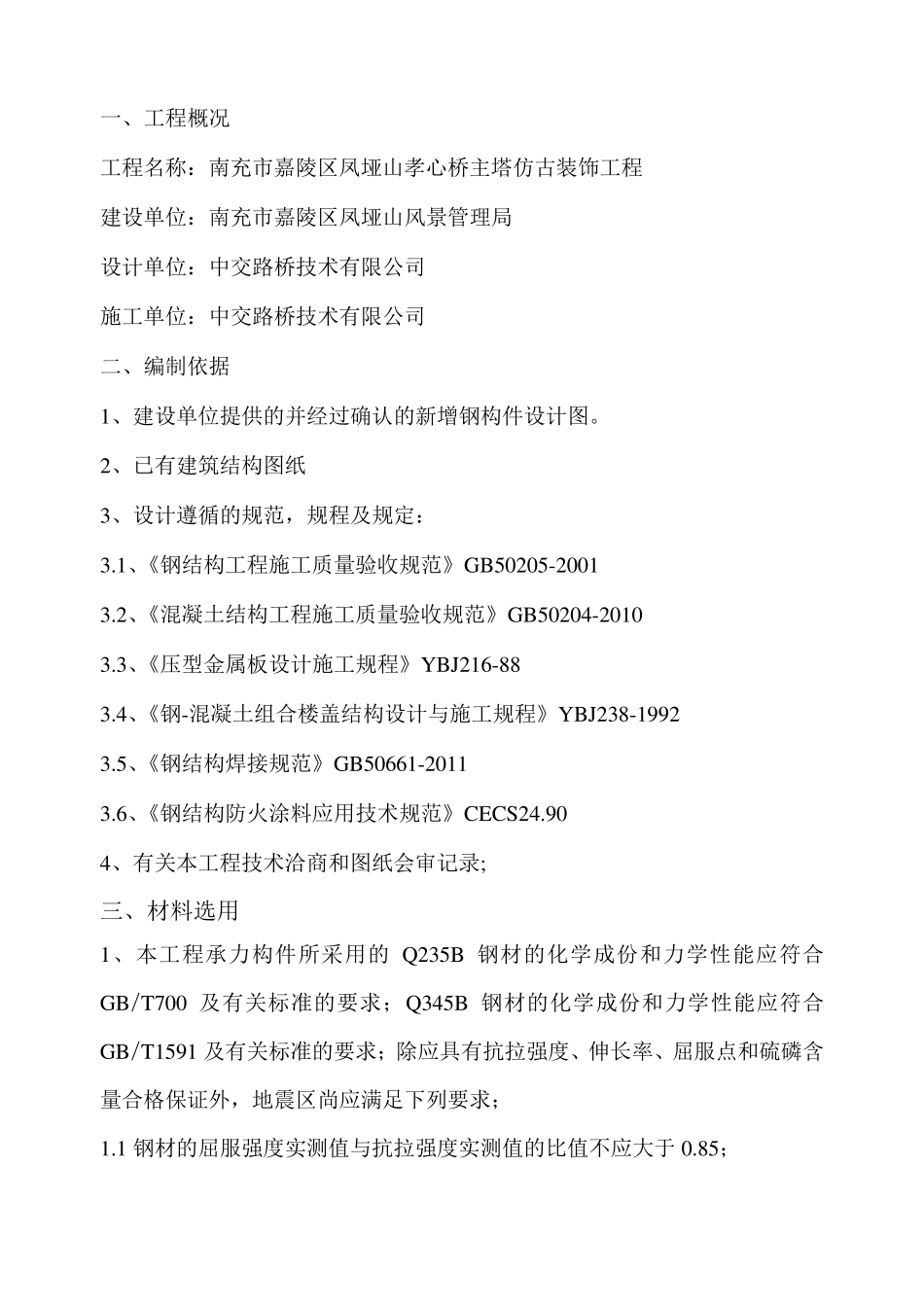

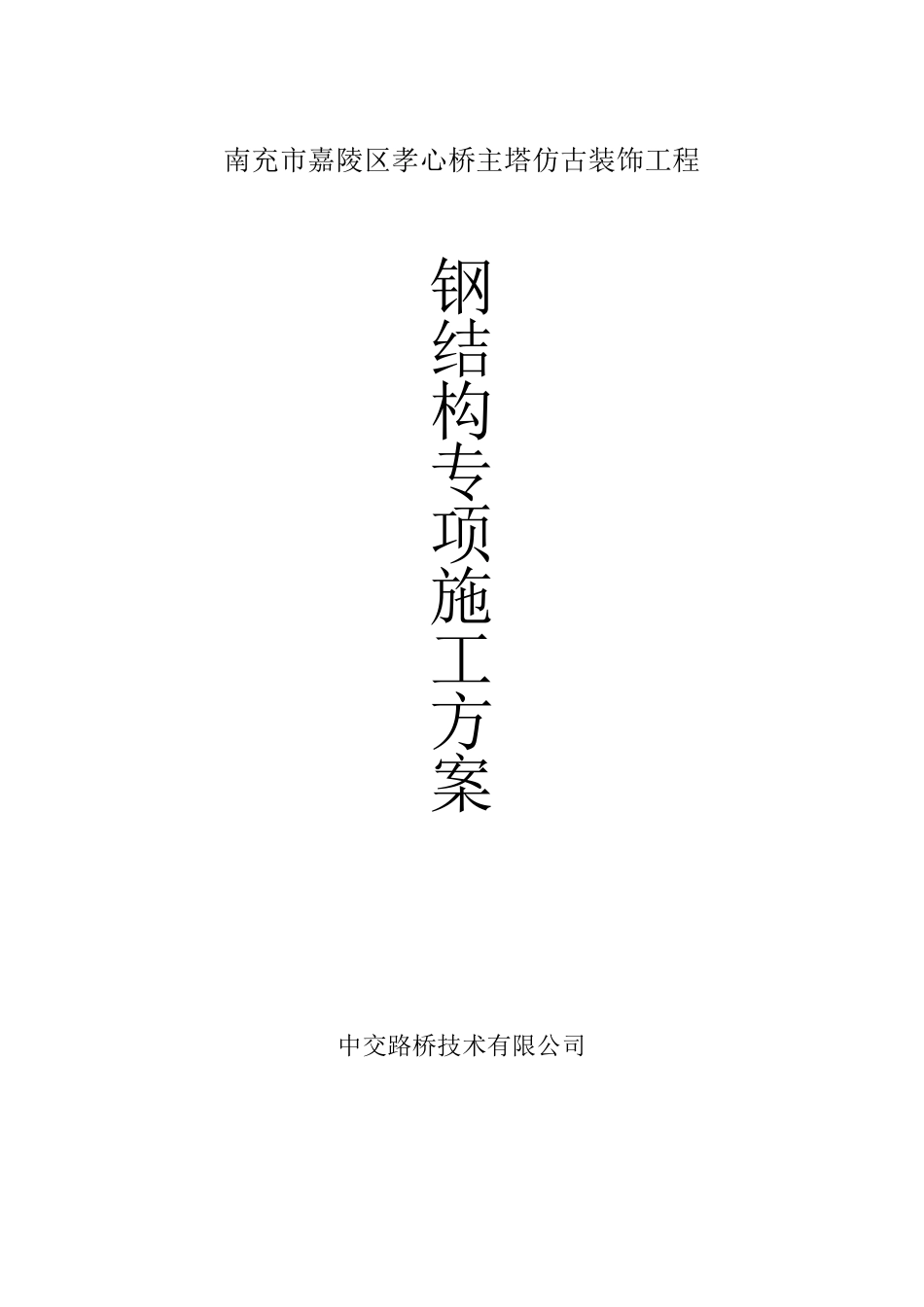

南充市嘉陵区孝心桥主塔仿古装饰工程 钢 结 构 专 项 施 工 方 案 中交路桥技术有限公司 目 录 1、工程概况 2、编制依据 3、材料选用 4、钢结构生产制作 5、钢结构吊装 6、钢结构安装 7、辅钢结安装 8、钢结构涂装 9、主要技术组织措施 10、安全施工保证 11、工期保证体系 一、工程概况 工程名称：南充市嘉陵区凤垭山孝心桥主塔仿古装饰工程 建设单位：南充市嘉陵区凤垭山风景管理局 设计单位：中交路桥技术有限公司 施工单位：中交路桥技术有限公司 二、编制依据 1、建设单位提供的并经过确认的新增钢构件设计图。 2、已有建筑结构图纸 3、设计遵循的规范，规程及规定： 3.1、《钢结构工程施工质量验收规范》GB50205-2001 3.2、《混凝土结构工程施工质量验收规范》GB50204-2010 3.3、《压型金属板设计施工规程》YBJ216-88 3.4、《钢-混凝土组合楼盖结构设计与施工规程》YBJ238-1992 3.5、《钢结构焊接规范》GB50661-2011 3.6、《钢结构防火涂料应用技术规范》CECS24.90 4、有关本工程技术洽商和图纸会审记录; 三、材料选用 1、本工程承力构件所采用的 Q235B 钢材的化学成份和力学性能应符合GB/T700 及有关标准的要求；Q345B 钢材的化学成份和力学性能应符合GB/T1591 及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求； 1.1 钢材的屈服强度实测 值 与抗拉强度实测 值 的比 值 不 应大 于 0.85； 1 .2 钢材应有明显的屈服台阶，且伸长率不应小于2 0 %； 1 .3 钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计规范》第3 .3 .3 款的要求。 2、高强螺栓、螺母和垫圈采用《优质碳素结构钢技术条件》（GB/T699-88）中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2006）的规定，本工程钢架构件现场连接采用 10.9 级摩擦型连接高强度螺栓，高强度螺栓结合面不得涂漆，采用喷砂处理法，摩擦面抗滑移系数为 0.50。 3、普通螺栓采用 C 级及配套的螺母、垫圈、C 级螺栓孔，性能采用 4.6 级，符合现行国家标准《六角头螺栓 C 级》GB/T5780 的规定。 4、锚栓采用符合现行国家标准《弹素结构钢》GB/T700-2006 规定的Q235B钢材制成。《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件...
