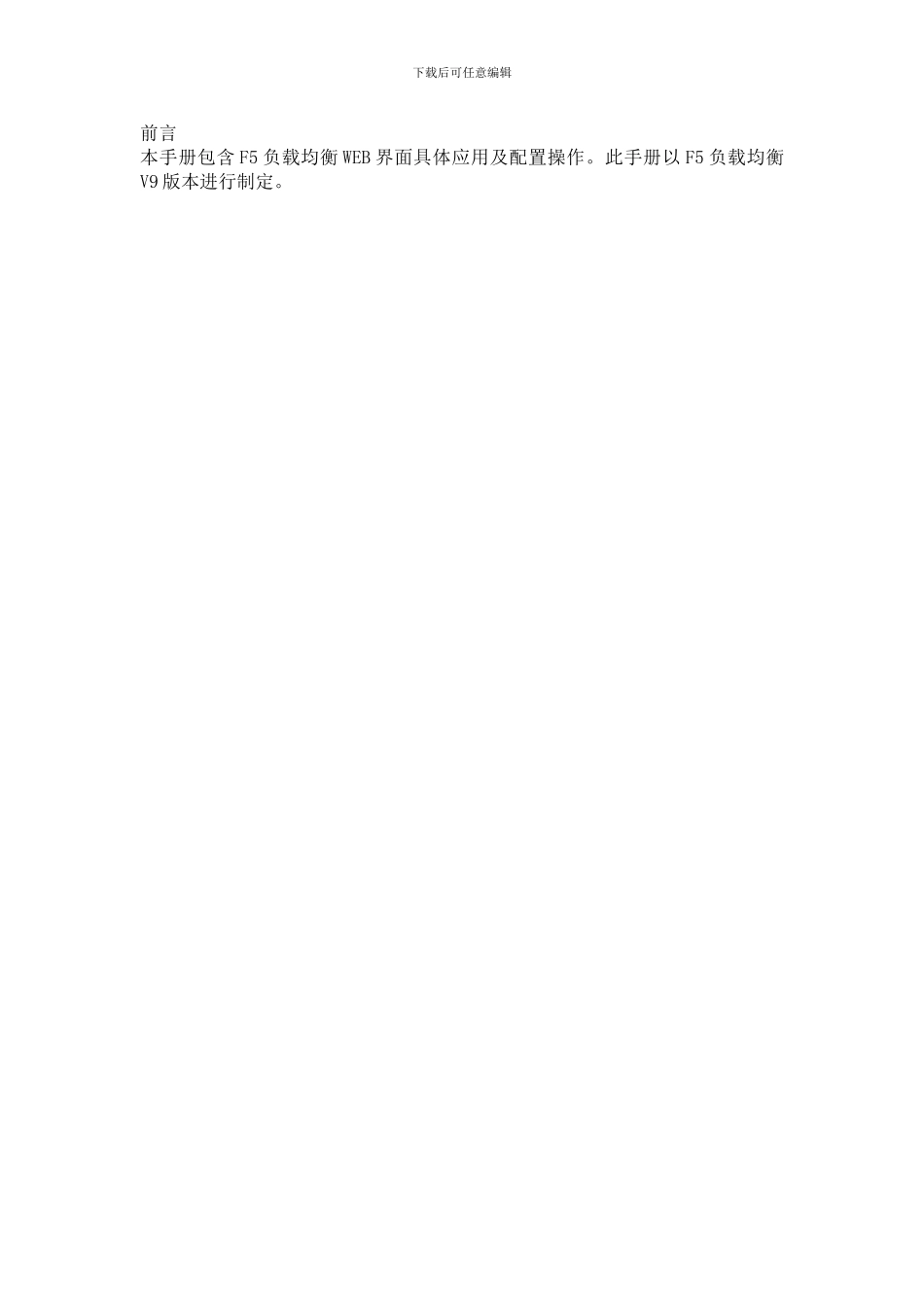

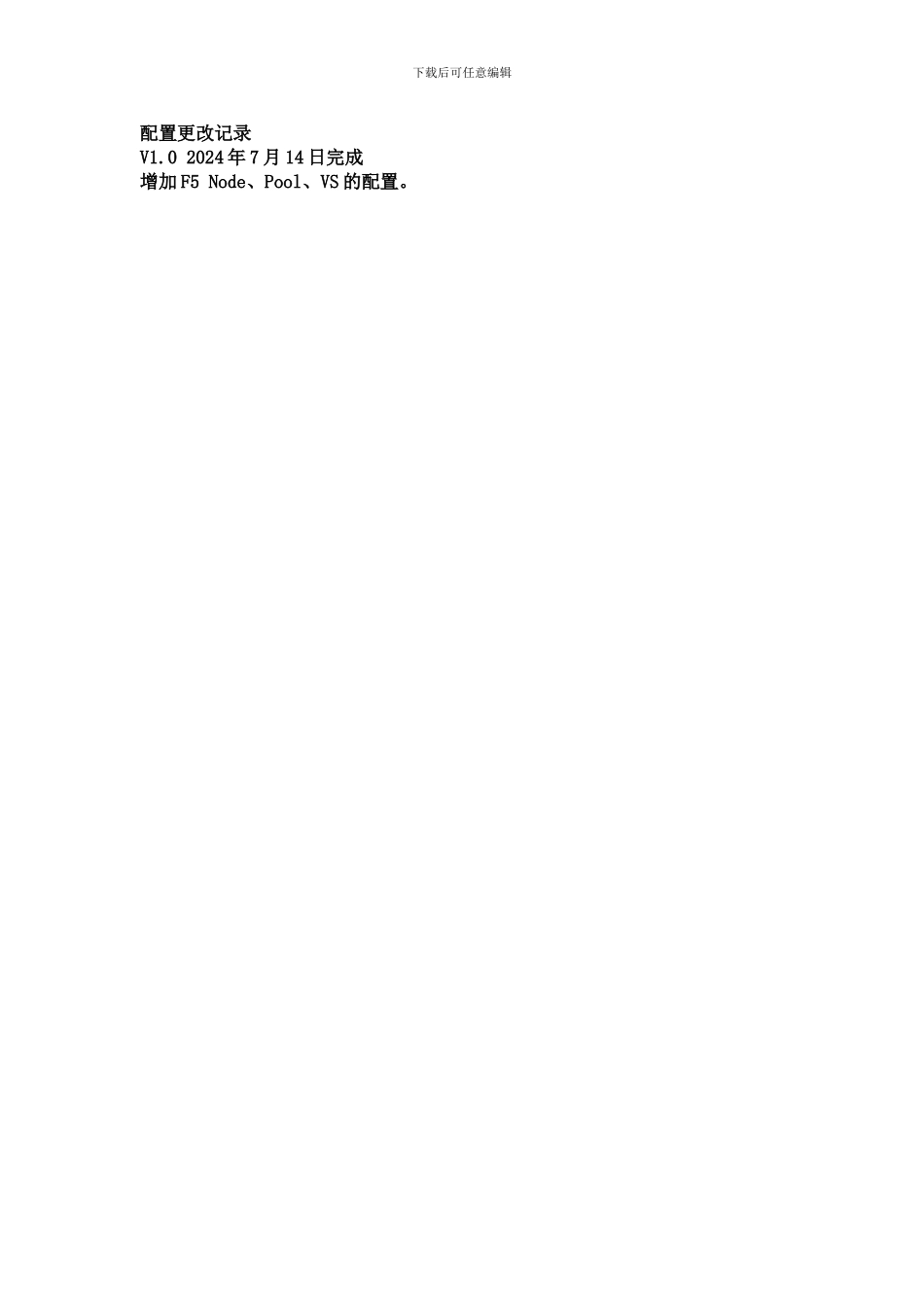

下载后可任意编辑F5 负载均衡运维配置中国 WEB 研发部2024 年 7 月 14 日版本号：V1.0下载后可任意编辑配置更改记录V1.0 2024 年 7 月 14 日完成增加 F5 Node、Pool、VS 的配置。下载后可任意编辑前言本手册包含 F5 负载均衡 WEB 界面具体应用及配置操作。此手册以 F5 负载均衡V9 版本进行制定。下载后可任意编辑 目 录第一章：F5 负载均衡网络配置第二章:F5 负载均衡应用配置第三章：F5 负载均衡运维管理第一章：F5 负载均衡网络配置(一)F5 负载均衡网络配置下载后可任意编辑1. IE 浏览器里面输入 https://192.168.112.148 2. 回车后，出现安全警告信息，点击 YES。3. 弹出对话框，输入用户名和密码。4. 进入到 F5_web 界面后，点击进入 NetWork 选项。通过此选项可以配置F5 的缺省路由、自定义路由、划分 VLAN、接口地址及对应的端口。下载后可任意编辑5. 点击左侧 VALNS 后，如图显示：目前有 6 条 vlan，分别为电信 2 条（CTC、CTC02）、网通 2 条（CUC、CUC02）、F5 双机之间通讯 1条（HA）、与 NOKIA 防火墙直连并接入我司内网（internal）。点击Create，可以创建新的 Vlan 并对应相应的端口。6. 点击 Routes，进入路由配置界面。如图显示配置 1 条缺省路由，3 条自定义路由。如需创建新的路由，可点击右侧 Add 选项。下载后可任意编辑7.点击 Self ips，进入接口地址和虚地址配置界面。如需创建新的地址，点击Create 选项。网络配置部分完毕。下载后可任意编辑第二章:F5 负载均衡应用配置(二)F5 负载均衡应用配置将内网 1 台服务器映射为 1 个外网 IP1.点击 Nodes 旁边或者右侧创建新的 Nodes。2.进入创建界面后，如下配置：添加某应用的内网 ip 地址（Address）添加某应用的名称（Name）下载后可任意编辑点击 Finished 完成 Nodes 的配置。3.点击 Loacl Traffic 界面点击 Pools，右侧显示为已经建立完成的 Pool。下载后可任意编辑点击 Pools 旁边或者右侧创建新的 Pool。将 configuration 改为 Advanced创建名称（Name）选择健康检测类型（Health Monitors），根据应用的类型来选择，最基本的可以选择 Available 下拉框里面的 geteway_icmp 基于某个应用端口的可以选择对应F5 的端口检测模板或者自定义检测端口类型。选择负载均衡算法（Load Balancing Method），一般默认配置为轮询（Round Robin）添加一个应用 server 的...
