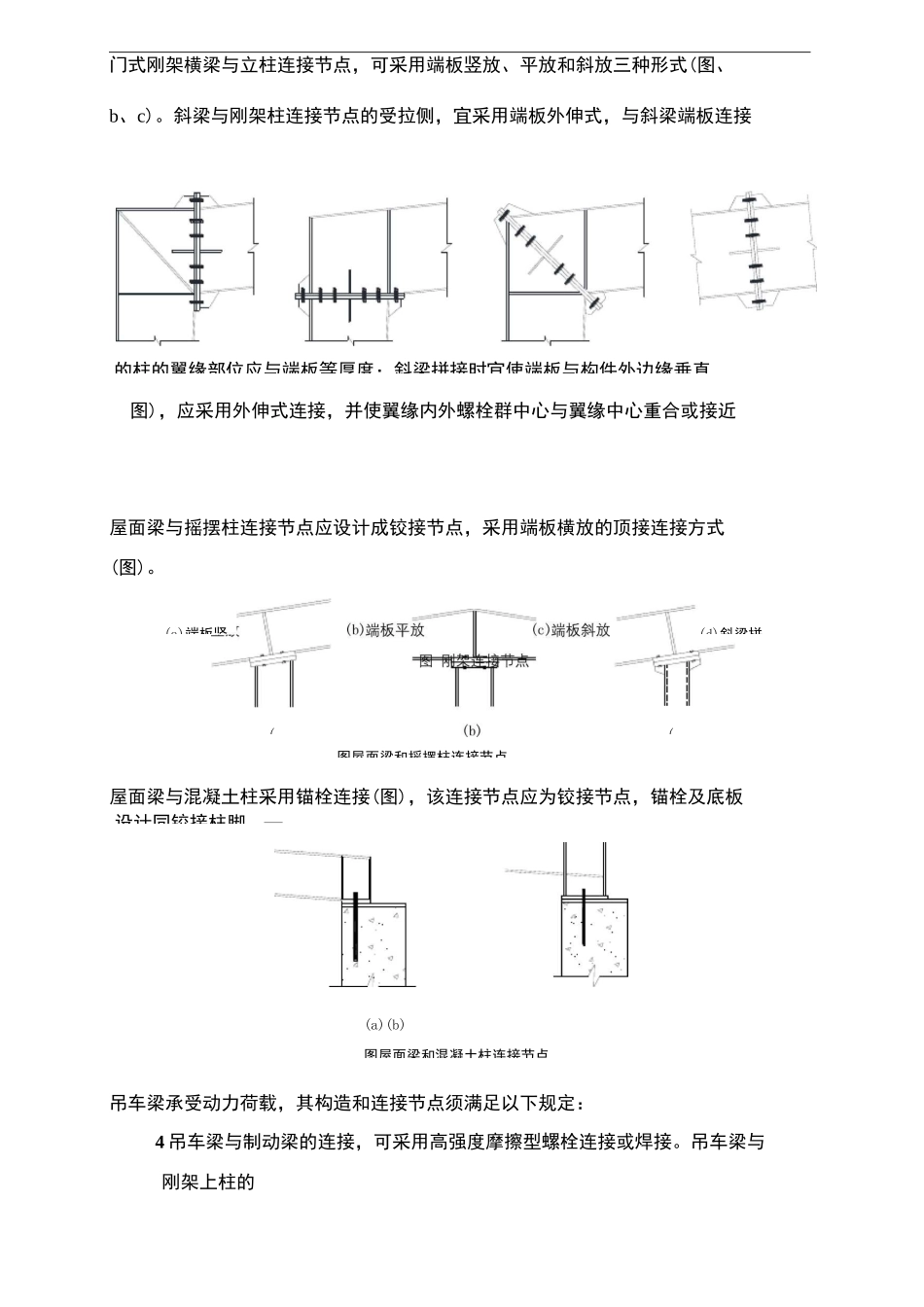

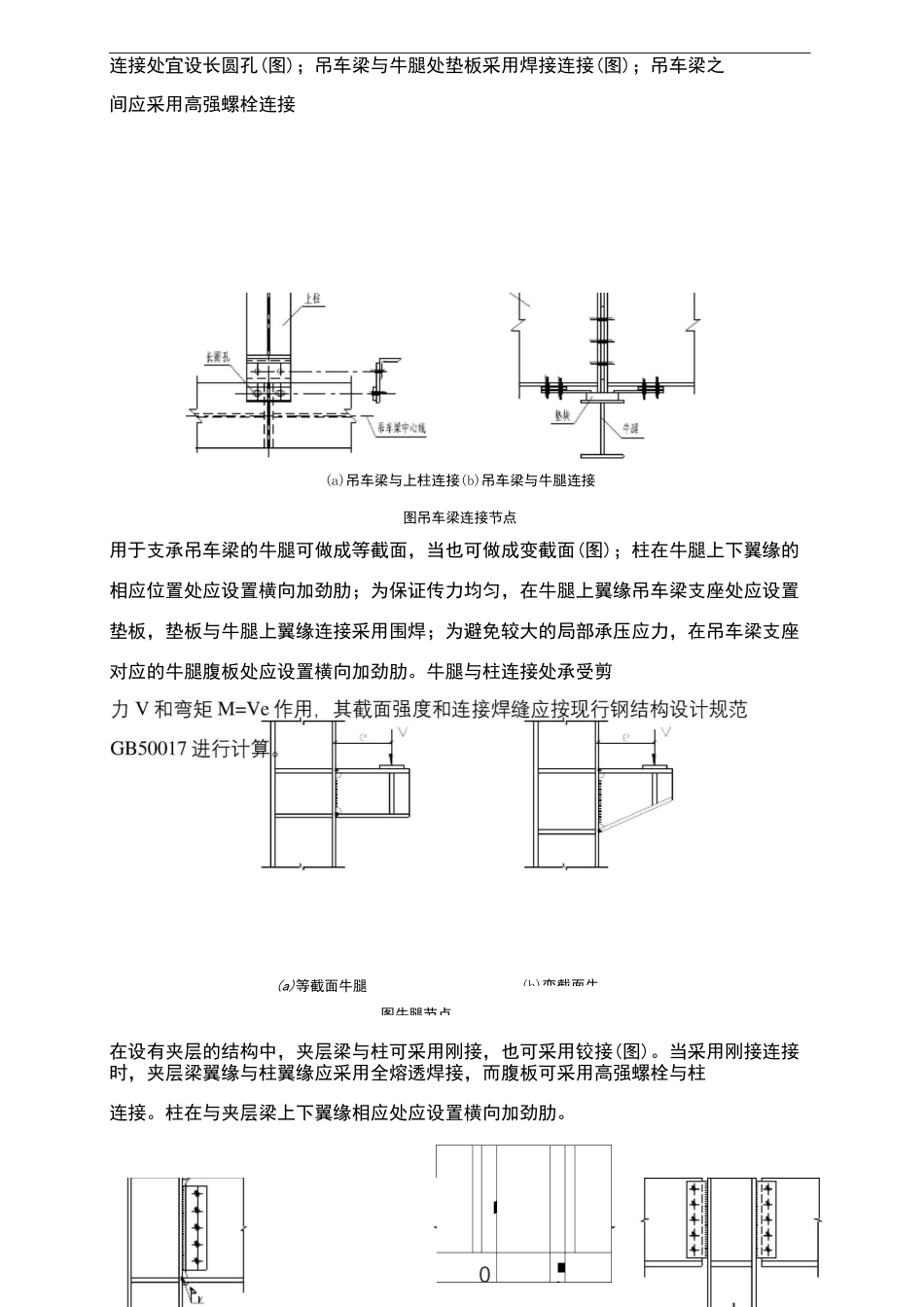

钢结构节点图Documentnumber:PBGCG-0857-BTDO-0089-PTT1998门式刚架横梁与立柱连接节点，可采用端板竖放、平放和斜放三种形式(图、b、c)。斜梁与刚架柱连接节点的受拉侧，宜采用端板外伸式，与斜梁端板连接图)，应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近屋面梁与摇摆柱连接节点应设计成铰接节点，采用端板横放的顶接连接方式(图)。屋面梁与混凝土柱采用锚栓连接(图)，该连接节点应为铰接节点，锚栓及底板吊车梁承受动力荷载，其构造和连接节点须满足以下规定：4 吊车梁与制动梁的连接，可采用高强度摩擦型螺栓连接或焊接。吊车梁与刚架上柱的的柱的翼缘部位应与端板等厚度；斜梁拼接时宜使端板与构件外边缘垂直(a)端板竖(图屋面梁和摇摆柱连接节点(d)斜梁拼(设计同铰接柱脚。—(a)(b)图屋面梁和混凝土柱连接节点10■'(a)等截面牛腿图牛腿节点(b)变截面牛连接处宜设长圆孔(图)；吊车梁与牛腿处垫板采用焊接连接(图)；吊车梁之间应采用高强螺栓连接(a)吊车梁与上柱连接(b)吊车梁与牛腿连接图吊车梁连接节点用于支承吊车梁的牛腿可做成等截面，当也可做成变截面(图)；柱在牛腿上下翼缘的相应位置处应设置横向加劲肋；为保证传力均匀，在牛腿上翼缘吊车梁支座处应设置垫板，垫板与牛腿上翼缘连接采用围焊；为避免较大的局部承压应力，在吊车梁支座对应的牛腿腹板处应设置横向加劲肋。牛腿与柱连接处承受剪在设有夹层的结构中，夹层梁与柱可采用刚接，也可采用铰接(图)。当采用刚接连接时，夹层梁翼缘与柱翼缘应采用全熔透焊接，而腹板可采用高强螺栓与柱连接。柱在与夹层梁上下翼缘相应处应设置横向加劲肋。图支撑与刚架梁柱连接节点（a）梁与边柱刚接（b）梁与边柱铰接（c）梁与中柱刚接（d）梁与中柱铰接图夹层梁与柱连接节点山墙柱与刚架横梁宜采用铰接，若山墙柱仅传递水平风荷载，可采用图所示的弹簧片连接方式和图所示的开长圆孔的连接方式；若山墙柱与斜梁组成山墙刚架，支撑与刚架梁柱可采用普通螺栓连接，应符合以下规定：1 圆钢支撑与刚架梁柱连接可用连接板连接（图）；也可直接与梁柱腹板连接，但应设置垫块，宜采用角钢垫块或特制的楔形垫块（图、C）,当圆钢直径大于 25mm或腹板厚度不大于 5mm 时，应对支承孔周围进行加强。圆钢端部应设丝扣，待校正定位后宜采用花篮螺栓张紧。2 型钢支撑与刚架梁柱连接宜用连接板连接（图）；受力较大时，可设置双片柱间支撑，并双片柱间支撑间沿支撑的长度方向每隔一定距离...
