三相同步发电机的运行特性报告

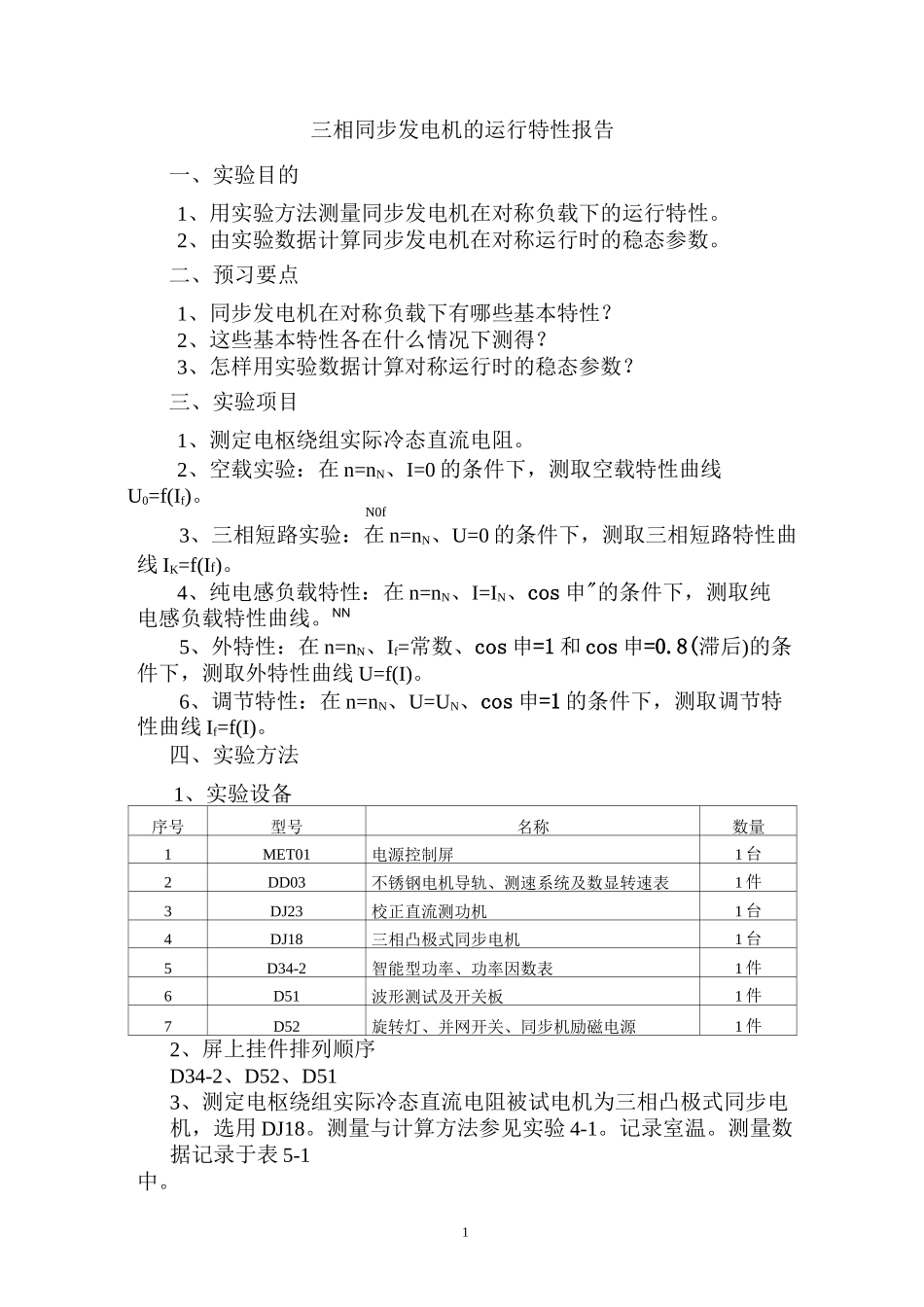

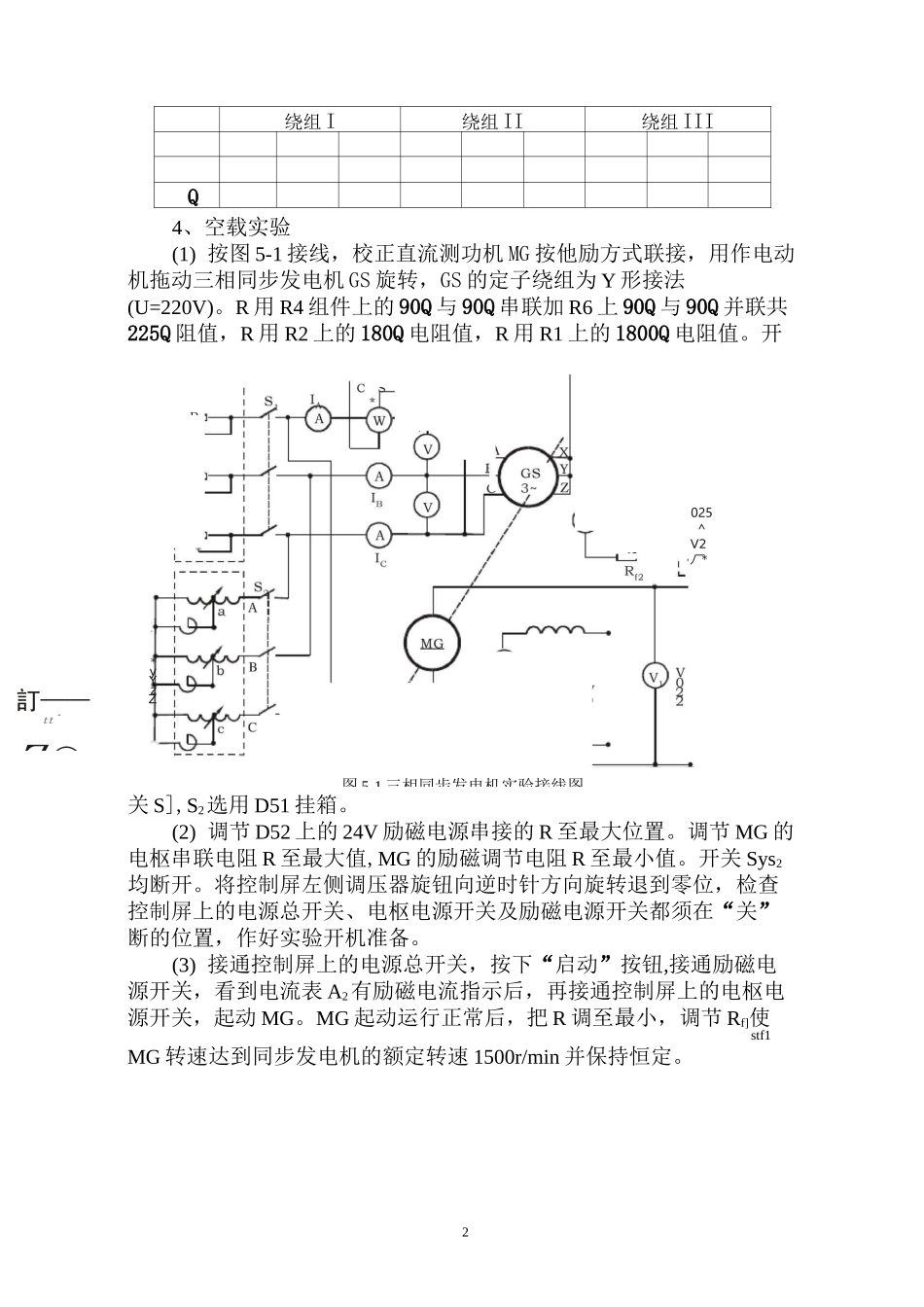

1三相同步发电机的运行特性报告一、实验目的1、用实验方法测量同步发电机在对称负载下的运行特性。2、由实验数据计算同步发电机在对称运行时的稳态参数。二、预习要点1、同步发电机在对称负载下有哪些基本特性？2、这些基本特性各在什么情况下测得？3、怎样用实验数据计算对称运行时的稳态参数？三、实验项目1、测定电枢绕组实际冷态直流电阻。2、空载实验：在 n=nN、I=0 的条件下，测取空载特性曲线U0=f(If)。N0f3、三相短路实验：在 n=nN、U=0 的条件下，测取三相短路特性曲线 IK=f(If)。4、纯电感负载特性：在 n=nN、I=IN、cos 申"的条件下，测取纯电感负载特性曲线。NN5、外特性：在 n=nN、If=常数、cos 申=1 和 cos 申=0.8(滞后)的条件下，测取外特性曲线 U=f(I)。6、调节特性：在 n=nN、U=UN、cos 申=1 的条件下，测取调节特性曲线 If=f(I)。四、实验方法1、实验设备序号型号名称数量1MET01电源控制屏1 台2DD03不锈钢电机导轨、测速系统及数显转速表1 件3DJ23校正直流测功机1 台4DJ18三相凸极式同步电机1 台5D34-2智能型功率、功率因数表1 件6D51波形测试及开关板1 件7D52旋转灯、并网开关、同步机励磁电源1 件2、屏上挂件排列顺序D34-2、D52、D513、测定电枢绕组实际冷态直流电阻被试电机为三相凸极式同步电机，选用 DJ18。测量与计算方法参见实验 4-1。记录室温。测量数据记录于表 5-1中。2訂——tt^Z©nuVC绕组 I绕组 II绕组 IIIQ4、空载实验(1) 按图 5-1 接线，校正直流测功机 MG 按他励方式联接，用作电动机拖动三相同步发电机 GS 旋转，GS 的定子绕组为 Y 形接法(U=220V)。R 用 R4 组件上的 90Q 与 90Q 串联加 R6 上 90Q 与 90Q 并联共225Q 阻值，R 用 R2 上的 180Q 电阻值，R 用 R1 上的 1800Q 电阻值。开关 S],S2选用 D51 挂箱。(2) 调节 D52 上的 24V 励磁电源串接的 R 至最大位置。调节 MG 的电枢串联电阻 R 至最大值,MG 的励磁调节电阻 R 至最小值。开关 Sys2均断开。将控制屏左侧调压器旋钮向逆时针方向旋转退到零位，检查控制屏上的电源总开关、电枢电源开关及励磁电源开关都须在“关”断的位置，作好实验开机准备。(3) 接通控制屏上的电源总开关，按下“启动”按钮,接通励磁电源开关，看到电流表 A2有励磁电流指示后，再接通控制屏上的电枢电源开关，起动 MG。MG 起动运行正常后，把 R 调至最小，调节 Rf]使stf1MG 转速达到同步发...
