基于matlab的MPSK的仿真流程

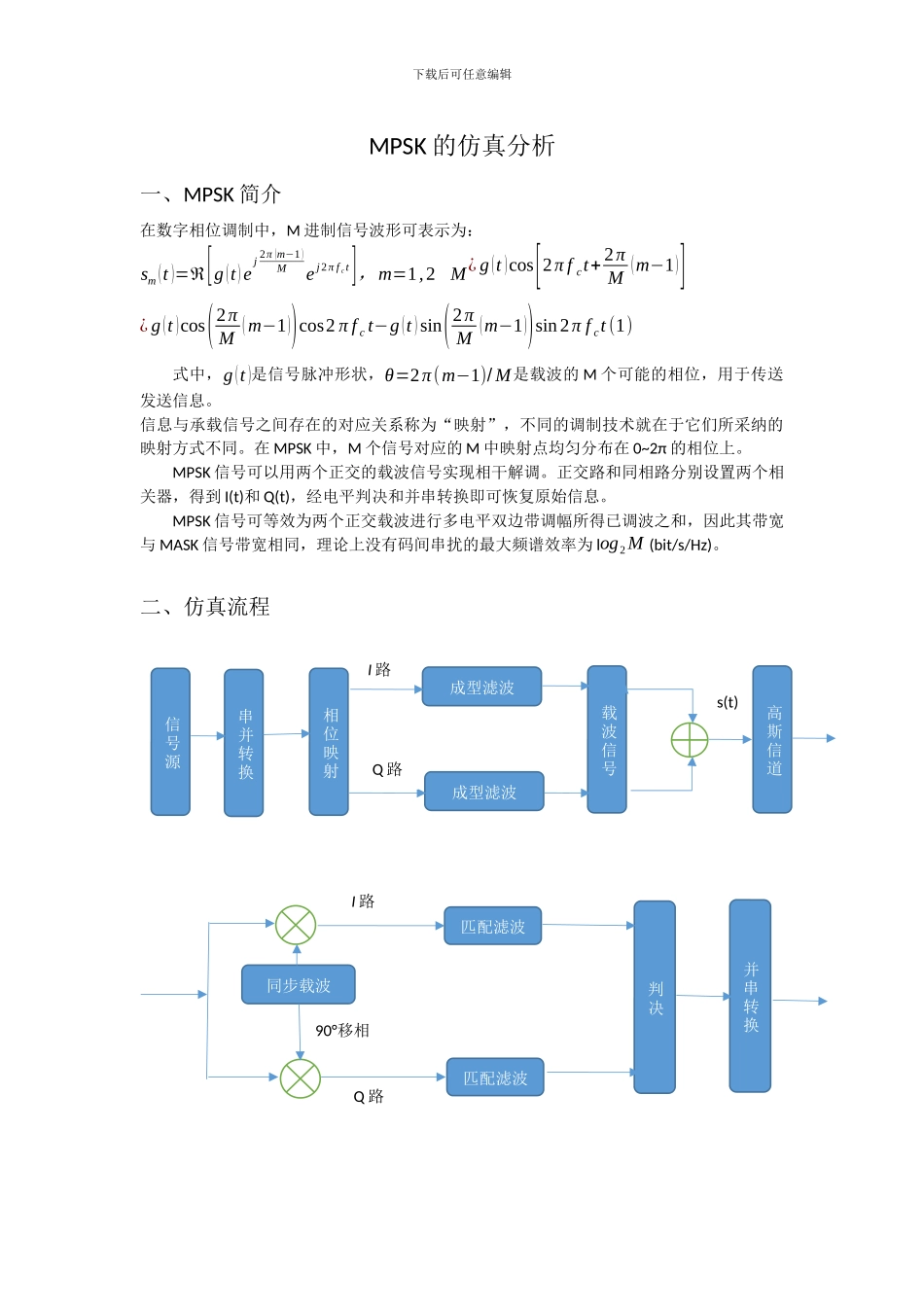

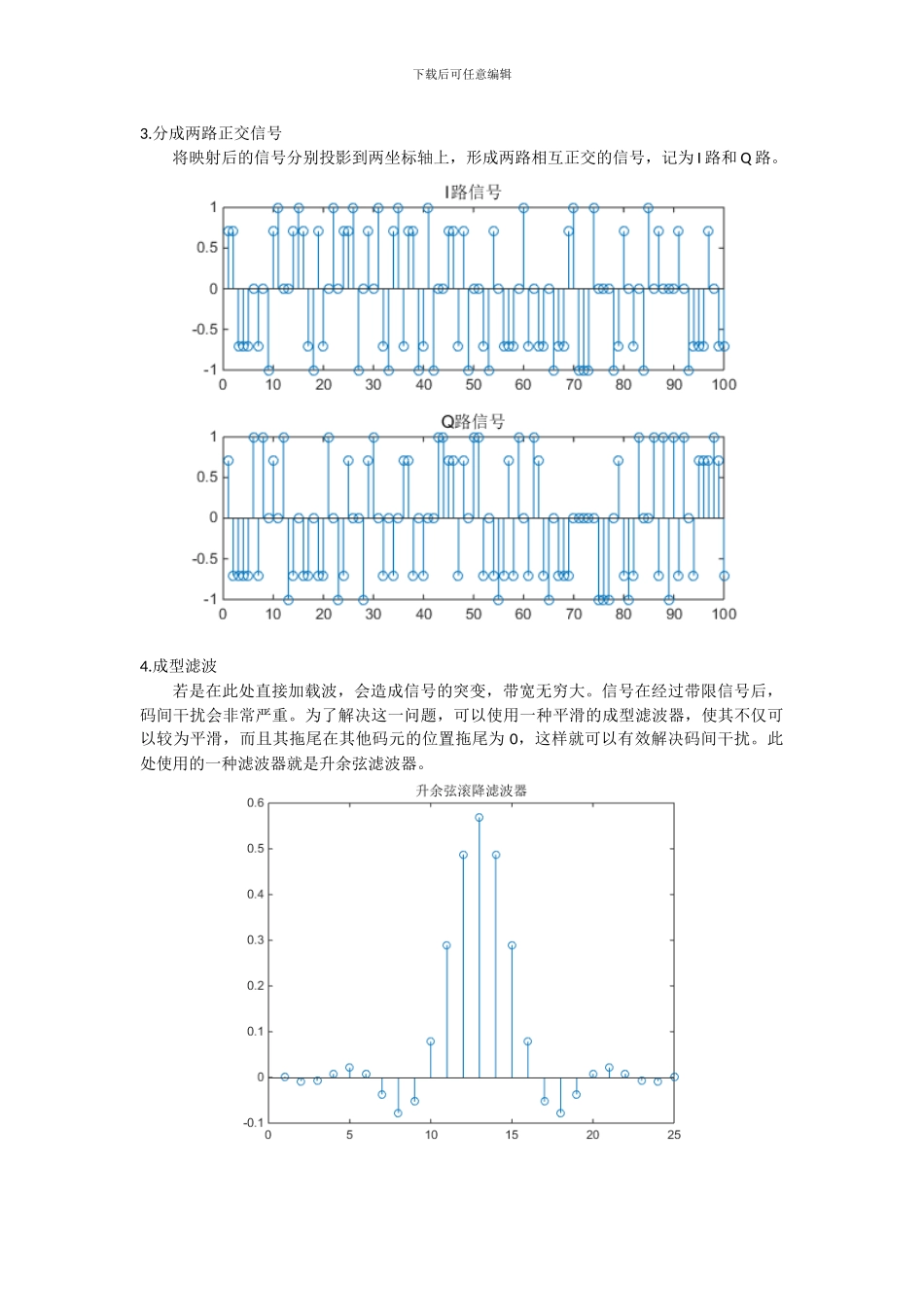

下载后可任意编辑MPSK 的仿真分析一、MPSK 简介在数字相位调制中，M 进制信号波形可表示为：sm (t )=ℜ[g (t)ej 2π (m−1 )Mej2π f c t]，m=1,2M¿ g (t )cos[2π f ct+ 2πM(m−1)]¿ g (t )cos(2πM(m−1))cos2 π f c t−g (t )sin(2πM(m−1))sin2π f ct (1)式中，g (t )是信号脉冲形状，θ=2π(m−1)/ M是载波的 M 个可能的相位，用于传送发送信息。信息与承载信号之间存在的对应关系称为“映射”，不同的调制技术就在于它们所采纳的映射方式不同。在 MPSK 中，M 个信号对应的 M 中映射点均匀分布在 0~2π 的相位上。MPSK 信号可以用两个正交的载波信号实现相干解调。正交路和同相路分别设置两个相关器，得到 I(t)和 Q(t)，经电平判决和并串转换即可恢复原始信息。MPSK 信号可等效为两个正交载波进行多电平双边带调幅所得已调波之和，因此其带宽与 MASK 信号带宽相同，理论上没有码间串扰的最大频谱效率为 log2M (bit/s/Hz)。二、仿真流程信号源串并转换相位映射成型滤波载波信号成型滤波I 路Q 路s(t)匹配滤波同步载波90°移相匹配滤波I 路Q 路高斯信道判决并串转换下载后可任意编辑三、仿真过程1. 生成信号源首先生成一串二进制随机序列，通过串并转换，分成 k*N/k 的序列，并转换成 M 进制序列。2.建立符号与载波相位之间的映射关系θ=2π(m−1)/ M是载波的 M 个可能的相位，用于映射 M 个符号，以 8PSK 为例， (0, π/4,π/2, 3π/4, π, 5π/4, 3π/2,7π/4)共 8 个相位分别映射了 0~7 八个符号，其 8 个星座点分布在复平面的单位圆上。下图是pt=ej 2π (m−1)M得到的 8 个相位点。下载后可任意编辑3.分成两路正交信号将映射后的信号分别投影到两坐标轴上，形成两路相互正交的信号，记为 I 路和 Q 路。4.成型滤波若是在此处直接加载波，会造成信号的突变，带宽无穷大。信号在经过带限信号后，码间干扰会非常严重。为了解决这一问题，可以使用一种平滑的成型滤波器，使其不仅可以较为平滑，而且其拖尾在其他码元的位置拖尾为 0，这样就可以有效解决码间干扰。此处使用的一种滤波器就是升余弦滤波器。下载后可任意编辑过采样的数字信号处理起来对低通滤波器的要求相对较低，假如不过采样，滤波的时候滤波器需要很陡峭，指标会很严格。5.加载波将 I/Q 两路信号合并，并调到载频上。可以进一步得到 MPSK 频谱（8PSK）。下载后可任意编辑6.通...
