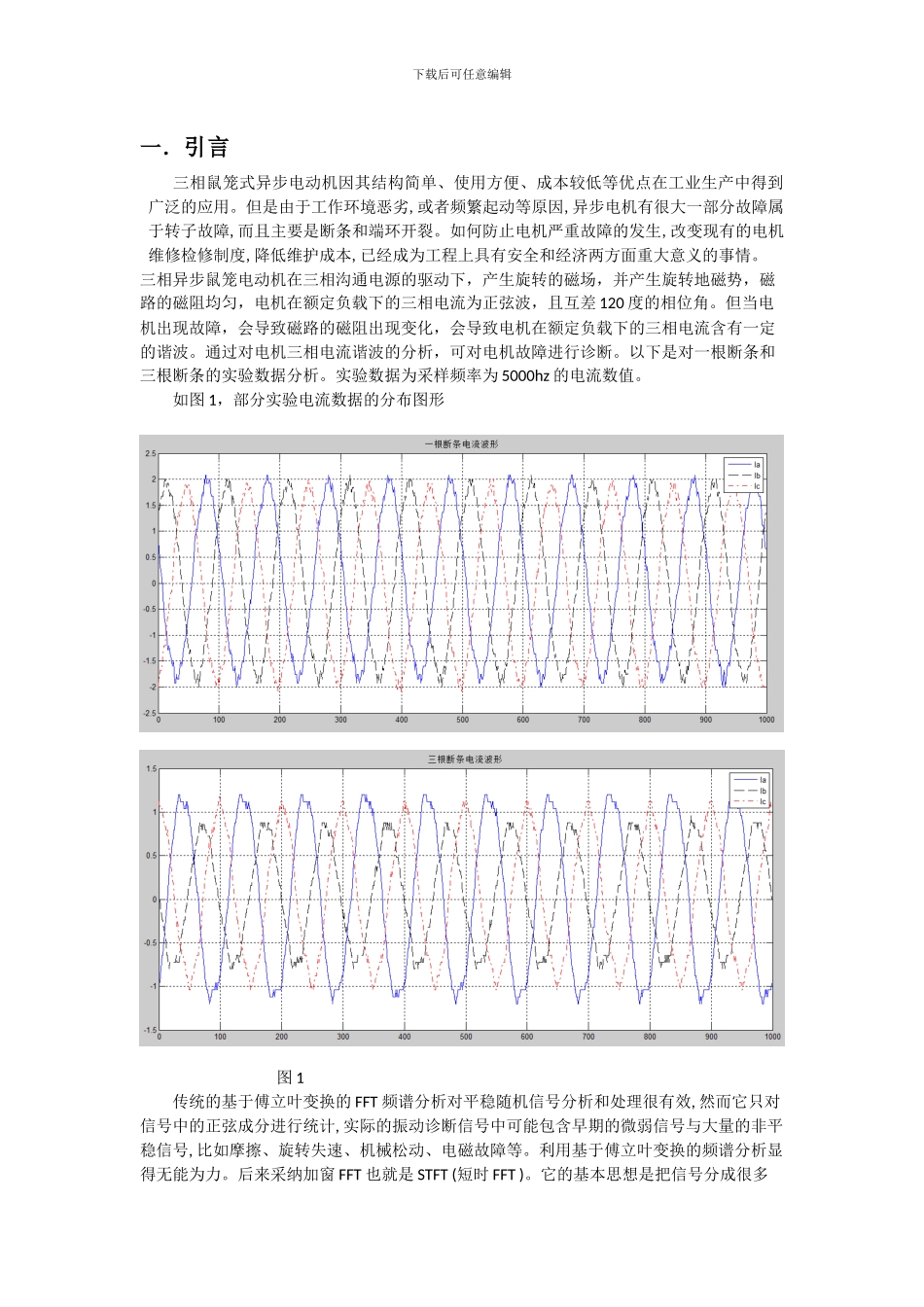

下载后可任意编辑基于 matlab 的电机故障诊断班级：电气 09-6 班组员： fudongshan ………. ………. ……….下载后可任意编辑一．引言 三相鼠笼式异步电动机因其结构简单、使用方便、成本较低等优点在工业生产中得到广泛的应用。但是由于工作环境恶劣,或者频繁起动等原因,异步电机有很大一部分故障属于转子故障,而且主要是断条和端环开裂。如何防止电机严重故障的发生,改变现有的电机维修检修制度,降低维护成本,已经成为工程上具有安全和经济两方面重大意义的事情。三相异步鼠笼电动机在三相沟通电源的驱动下，产生旋转的磁场，并产生旋转地磁势，磁路的磁阻均匀，电机在额定负载下的三相电流为正弦波，且互差 120 度的相位角。但当电机出现故障，会导致磁路的磁阻出现变化，会导致电机在额定负载下的三相电流含有一定的谐波。通过对电机三相电流谐波的分析，可对电机故障进行诊断。以下是对一根断条和三根断条的实验数据分析。实验数据为采样频率为 5000hz 的电流数值。如图 1，部分实验电流数据的分布图形 图 1传统的基于傅立叶变换的 FFT 频谱分析对平稳随机信号分析和处理很有效, 然而它只对信号中的正弦成分进行统计, 实际的振动诊断信号中可能包含早期的微弱信号与大量的非平稳信号, 比如摩擦、旋转失速、机械松动、电磁故障等。利用基于傅立叶变换的频谱分析显得无能为力。后来采纳加窗 FFT 也就是 STFT (短时 FFT )。它的基本思想是把信号分成很多下载后可任意编辑段, 每段近似为平稳信号。但是 STFT 是单分辨率的分析方法, 适用于分析具有固定不变带宽的突变信号, 无法对非平稳信号进行完全的分析。近年来兴起的小波分析技术具有良好的时频局部化特性, 不仅可以分析平稳的随机信号,还可以分析非平稳的随机信号。在实际应用中通常有以下几种方法进行检测：（1）起动电流时变频谱分析法通过采集笼型异步电机在启动过程中的定子电流信号，对其进行频谱分析，猎取时变频谱，据此推断转子有无断条。具体原理是：在启动过程中，频谱图中(1-2s)f1 频率重量可以远离 f1 频率重量，降低对频率分辨力的要求；而且在启动过程中，(1-2s)f1 频率重量与 f1 频率重量幅值之比远大于稳态运行时的幅值之比，因而使(1-2s)f1 频率重量易于检测。该方法具有很高的诊断灵敏性，从根本上消除了负载变化带来的不利影响。不过不足之处是必须等电机启动才能用。（2）Park 矢量法下载后可任意编辑基于定子电流 Park 矢量...
