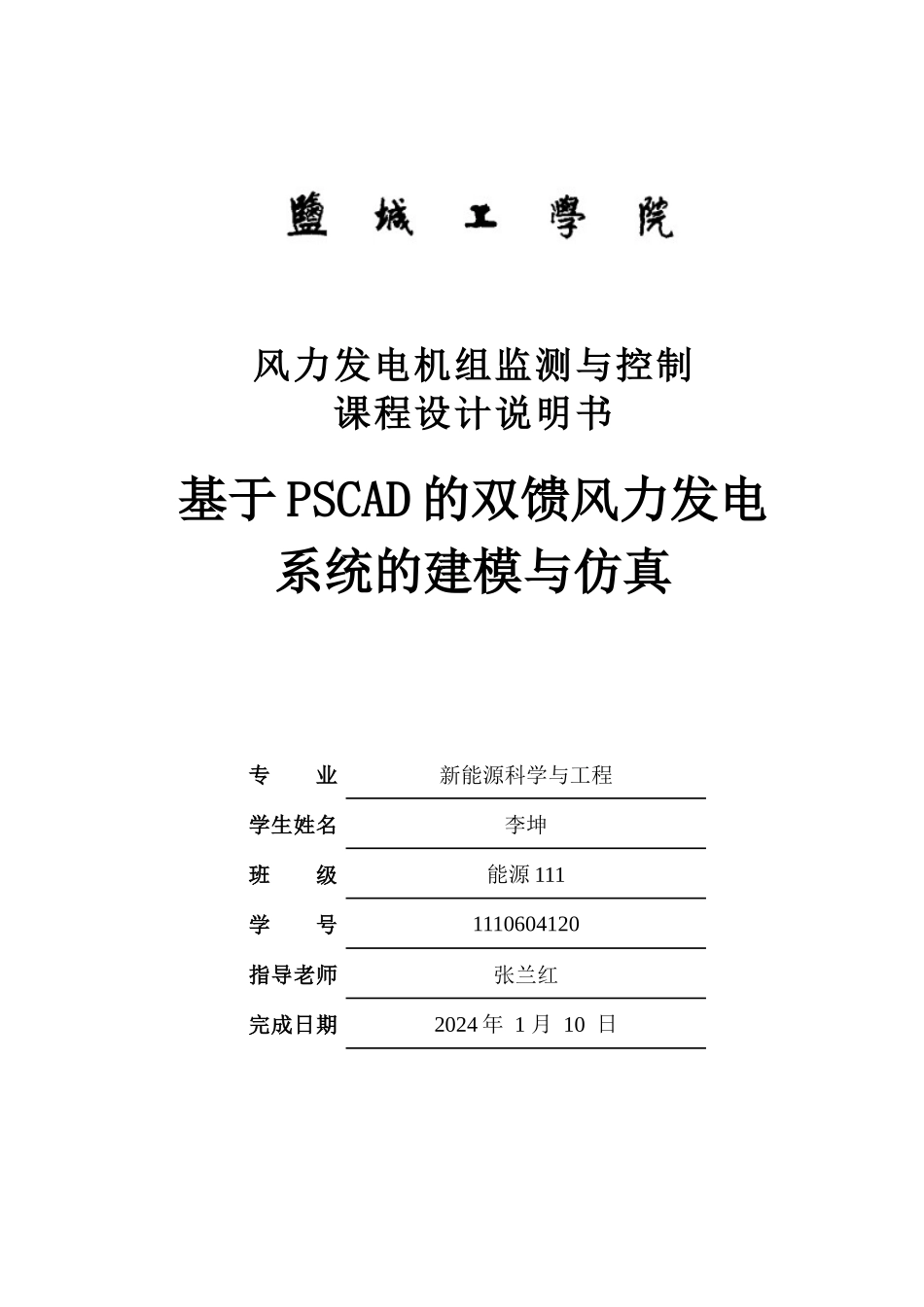

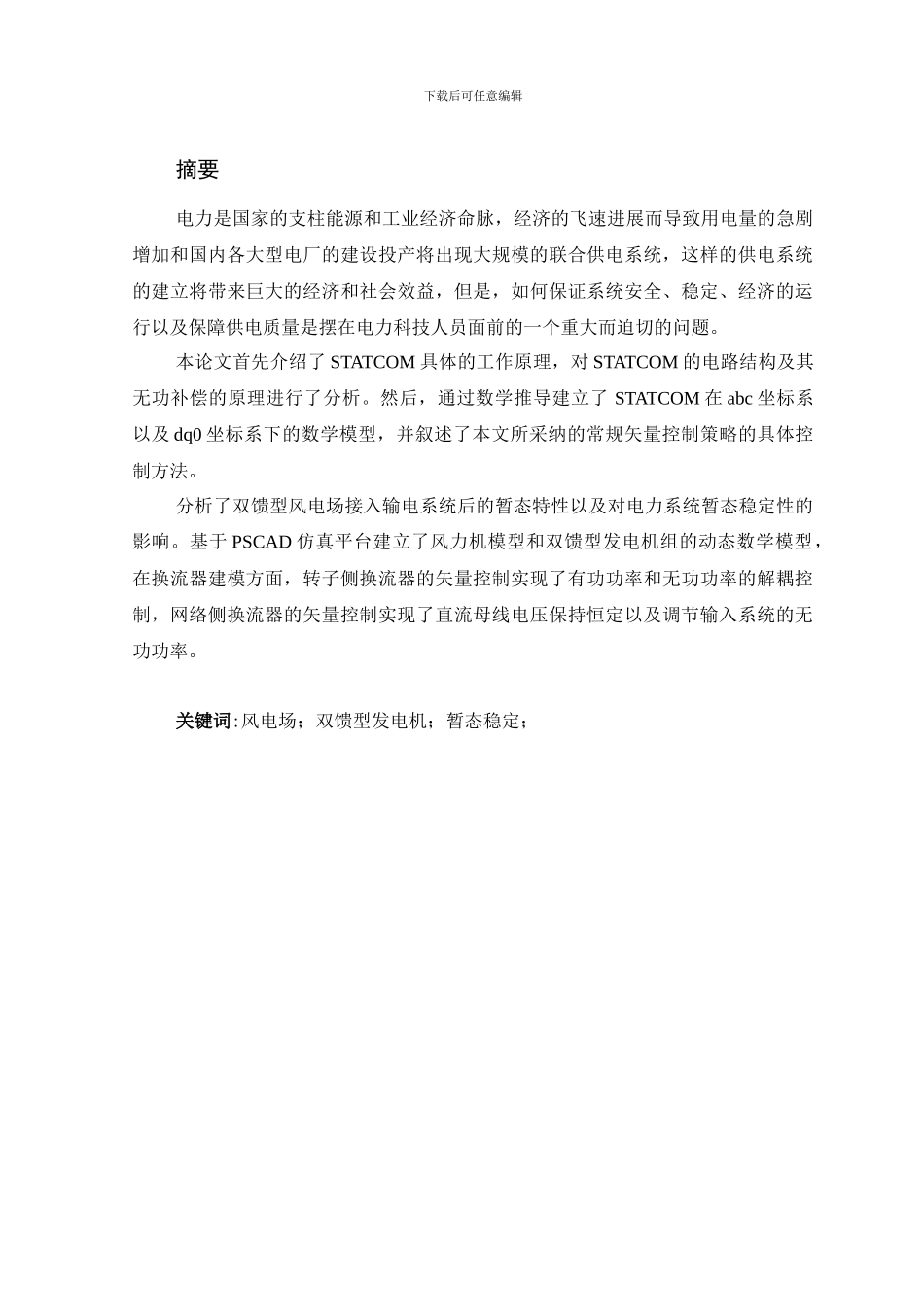

风力发电机组监测与控制课程设计说明书基于 PSCAD 的双馈风力发电系统的建模与仿真专业新能源科学与工程学生姓名李坤班级能源 111学号1110604120指导老师张兰红完成日期2024 年 1 月 10 日下载后可任意编辑下载后可任意编辑摘要电力是国家的支柱能源和工业经济命脉，经济的飞速进展而导致用电量的急剧增加和国内各大型电厂的建设投产将出现大规模的联合供电系统，这样的供电系统的建立将带来巨大的经济和社会效益，但是，如何保证系统安全、稳定、经济的运行以及保障供电质量是摆在电力科技人员面前的一个重大而迫切的问题。本论文首先介绍了 STATCOM 具体的工作原理，对 STATCOM 的电路结构及其无功补偿的原理进行了分析。然后，通过数学推导建立了 STATCOM 在 abc 坐标系以及 dq0 坐标系下的数学模型，并叙述了本文所采纳的常规矢量控制策略的具体控制方法。分析了双馈型风电场接入输电系统后的暂态特性以及对电力系统暂态稳定性的影响。基于 PSCAD 仿真平台建立了风力机模型和双馈型发电机组的动态数学模型，在换流器建模方面，转子侧换流器的矢量控制实现了有功功率和无功功率的解耦控制，网络侧换流器的矢量控制实现了直流母线电压保持恒定以及调节输入系统的无功功率。关键词:风电场；双馈型发电机；暂态稳定；下载后可任意编辑目 录目 录..................................................................................................................................11 引言.....................................................................................................................................22 PSCAD 软件简介...............................................................................................................33 PSCAD 样例说明...............................................................................................................43.1 STATCOM 功能与工作原理分析............................................................................43.2 STATCOM 仿真模型的建立过程............................................................................83.3 STATCOM 仿真结果分析 ....................................................................................124.1 双馈风力发电机工作原理与控制方法.............
