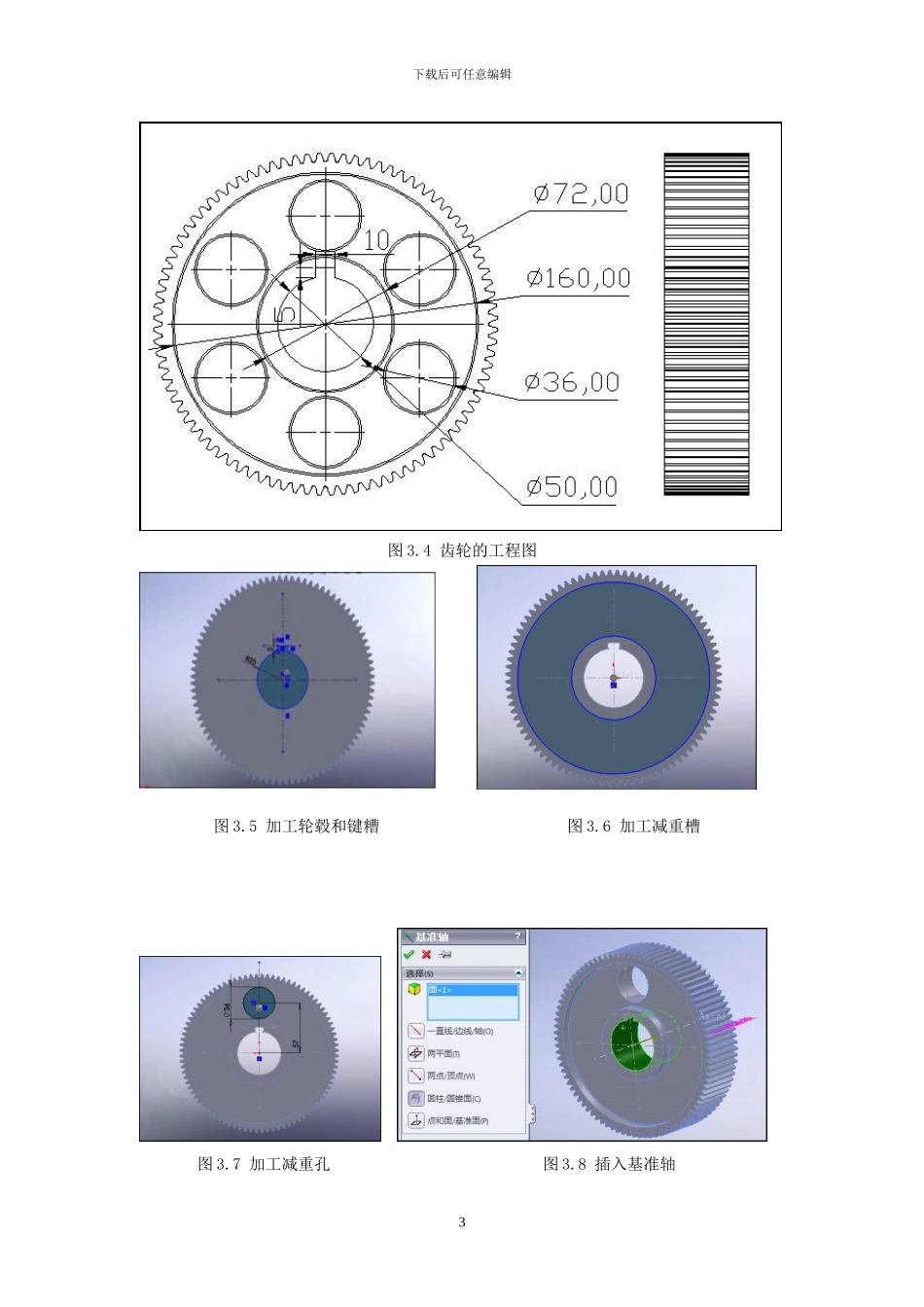

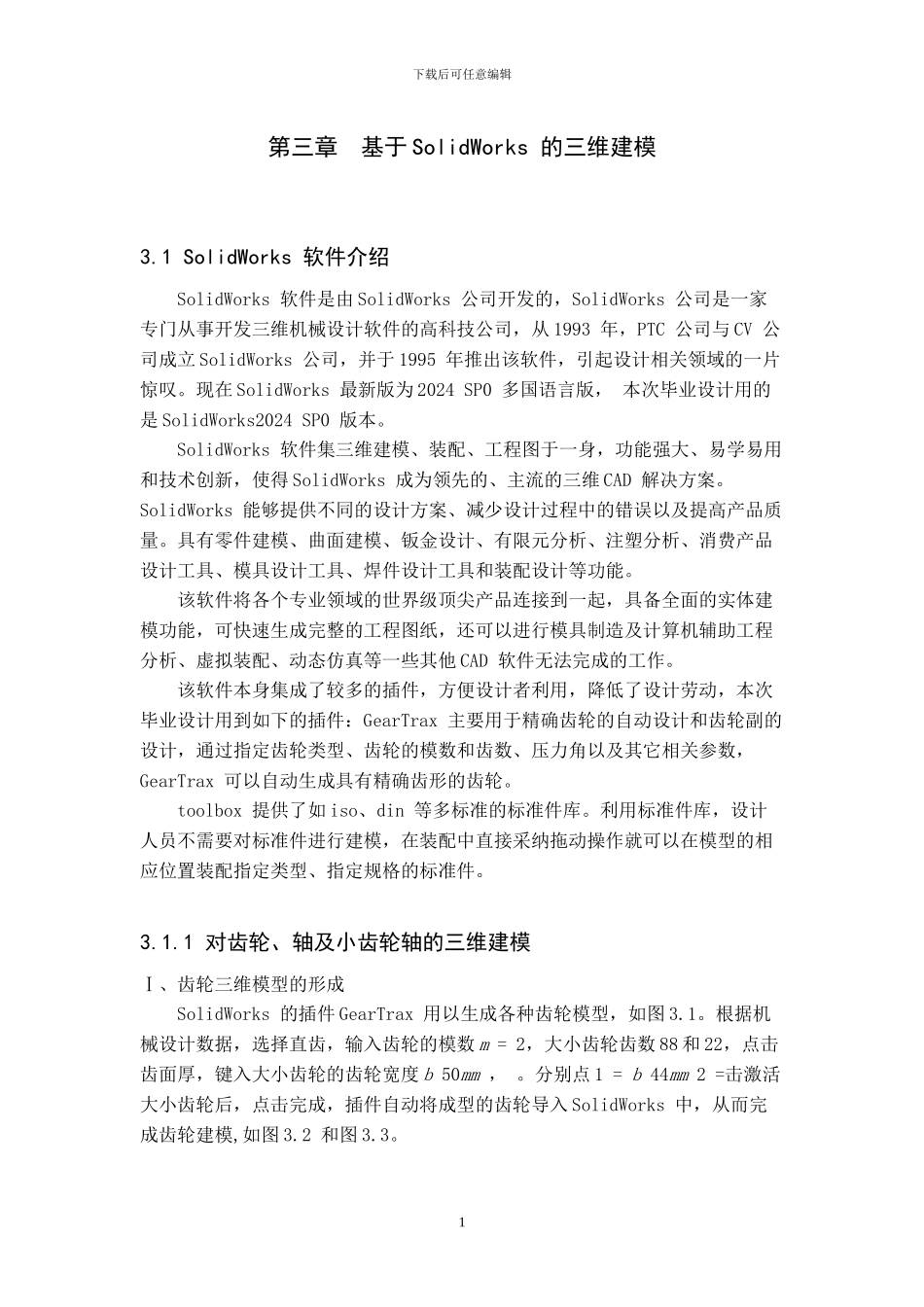

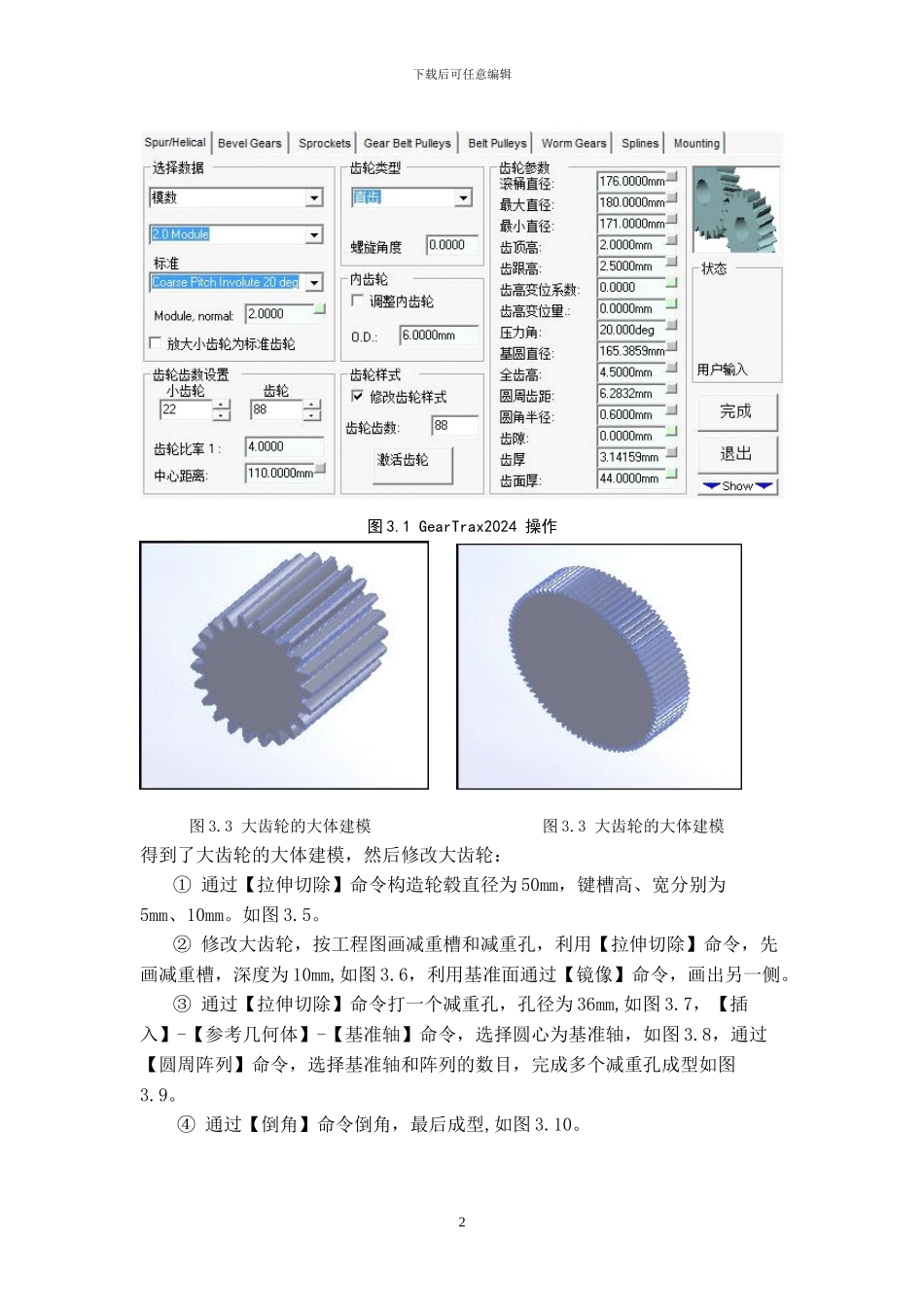

下载后可任意编辑第三章 基于 SolidWorks 的三维建模3.1 SolidWorks 软件介绍SolidWorks 软件是由 SolidWorks 公司开发的，SolidWorks 公司是一家专门从事开发三维机械设计软件的高科技公司，从 1993 年，PTC 公司与 CV 公司成立 SolidWorks 公司，并于 1995 年推出该软件，引起设计相关领域的一片惊叹。现在 SolidWorks 最新版为 2024 SP0 多国语言版， 本次毕业设计用的是 SolidWorks2024 SP0 版本。SolidWorks 软件集三维建模、装配、工程图于一身，功能强大、易学易用和技术创新，使得 SolidWorks 成为领先的、主流的三维 CAD 解决方案。SolidWorks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。具有零件建模、曲面建模、钣金设计、有限元分析、注塑分析、消费产品设计工具、模具设计工具、焊件设计工具和装配设计等功能。该软件将各个专业领域的世界级顶尖产品连接到一起，具备全面的实体建模功能，可快速生成完整的工程图纸，还可以进行模具制造及计算机辅助工程分析、虚拟装配、动态仿真等一些其他 CAD 软件无法完成的工作。该软件本身集成了较多的插件，方便设计者利用，降低了设计劳动，本次毕业设计用到如下的插件：GearTrax 主要用于精确齿轮的自动设计和齿轮副的设计，通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数，GearTrax 可以自动生成具有精确齿形的齿轮。toolbox 提供了如 iso、din 等多标准的标准件库。利用标准件库，设计人员不需要对标准件进行建模，在装配中直接采纳拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。3.1.1 对齿轮、轴及小齿轮轴的三维建模Ⅰ、齿轮三维模型的形成SolidWorks 的插件 GearTrax 用以生成各种齿轮模型，如图 3.1。根据机械设计数据，选择直齿，输入齿轮的模数 m = 2，大小齿轮齿数 88 和 22，点击齿面厚，键入大小齿轮的齿轮宽度 b 50mm ， 。分别点 1 = b 44mm 2 =击激活大小齿轮后，点击完成，插件自动将成型的齿轮导入 SolidWorks 中，从而完成齿轮建模,如图 3.2 和图 3.3。1下载后可任意编辑图 3.1 GearTrax2024 操作 图 3.3 大齿轮的大体建模 图 3.3 大齿轮的大体建模得到了大齿轮的大体建模，然后修改大齿轮：① 通过【拉伸切除】命令构造轮毂直径为 50mm，键槽高、宽分别为5mm、10mm。如图 3.5。② 修改大齿轮，按工程图画减重槽和减重孔，利用【拉伸...
