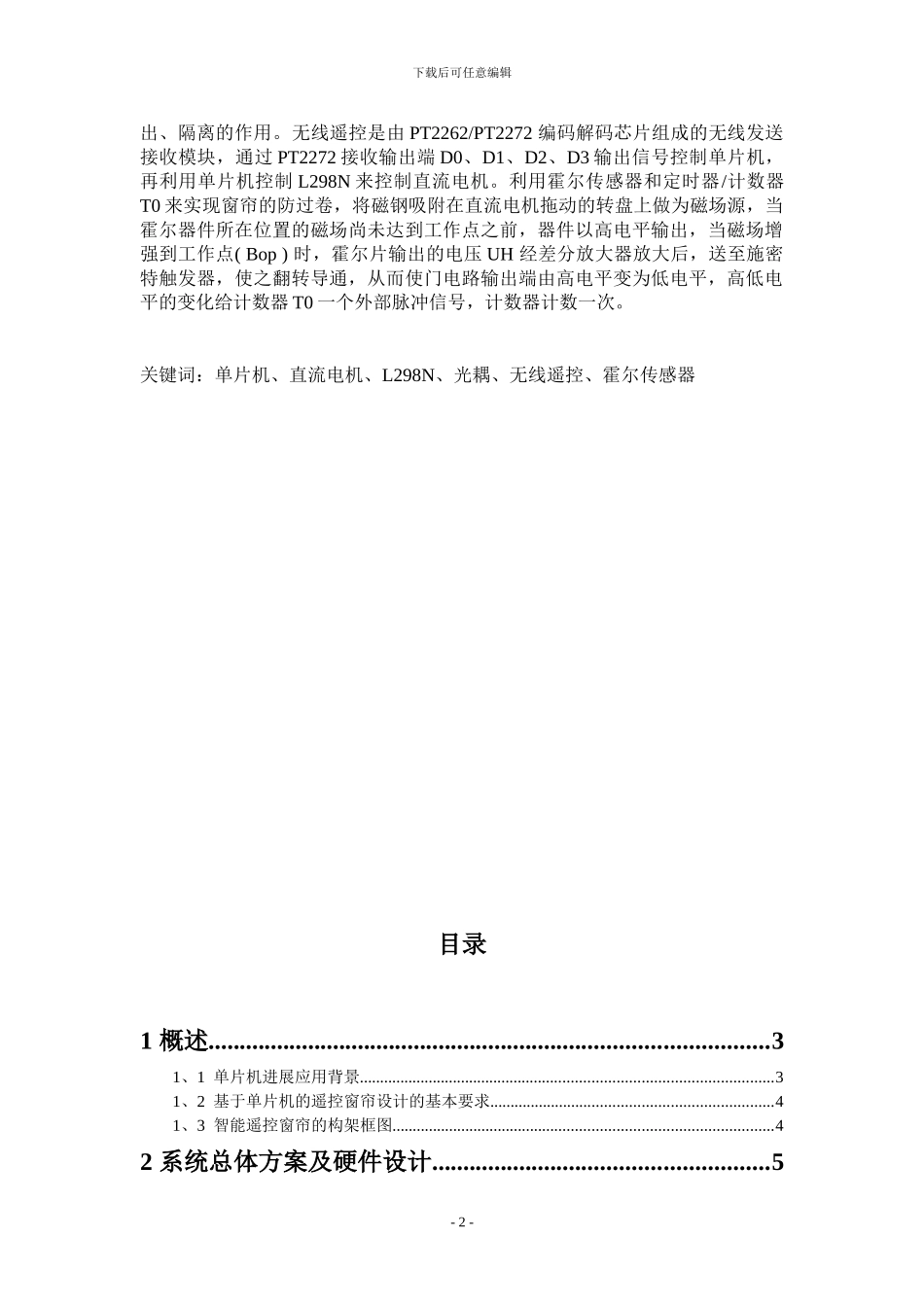

下载后可任意编辑河南理工大学河南理工大学《单片机应用与仿真训练》设计报告基于单片机的遥控窗帘设计姓 名： 张志磊 杨慧娟 学 号： 30108010629 310808010631 专业班级： 电气 08-6 班 指导老师： 王莉 所在学院： 电气工程与自动化学院 2024 年 5 月 30 日摘要本设计是基于单片机的遥控窗帘，采纳 8 位的 AT89S52 单片机做控制器，程序采纳 C 语言编程。利用直流电机正反转，实现控制窗帘的开关。直流电机用专用驱动集成电路 L298N 驱动，L298N 属于 H 桥集成电路，输出电流大，功率强，最大输出功率达 200W。用单片机通过光耦 TLP521-4 控制芯片 L298N 的使能端 ENABLEA 和输入端 IN1、IN2，达到控制电机正转、反转、停止的目的。而且，光耦采纳砷化镓红外发光二极管耦合到光三极管，输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输- 1 -下载后可任意编辑出、隔离的作用。无线遥控是由 PT2262/PT2272 编码解码芯片组成的无线发送接收模块，通过 PT2272 接收输出端 D0、D1、D2、D3 输出信号控制单片机，再利用单片机控制 L298N 来控制直流电机。利用霍尔传感器和定时器/计数器T0 来实现窗帘的防过卷，将磁钢吸附在直流电机拖动的转盘上做为磁场源，当霍尔器件所在位置的磁场尚未达到工作点之前，器件以高电平输出，当磁场增强到工作点( Bop ) 时，霍尔片输出的电压 UH 经差分放大器放大后，送至施密特触发器，使之翻转导通，从而使门电路输出端由高电平变为低电平，高低电平的变化给计数器 T0 一个外部脉冲信号，计数器计数一次。关键词：单片机、直流电机、L298N、光耦、无线遥控、霍尔传感器目录1 概述..........................................................................................31、1 单片机进展应用背景.....................................................................................................31、2 基于单片机的遥控窗帘设计的基本要求.....................................................................41、3 智能遥控窗帘的构架框图.............................................................................................42 系统总体方案及硬件设计..................................................
