基于单片机的红外热释电报警系统

基于单片机的红外热释电报警系统_第1页
1/13

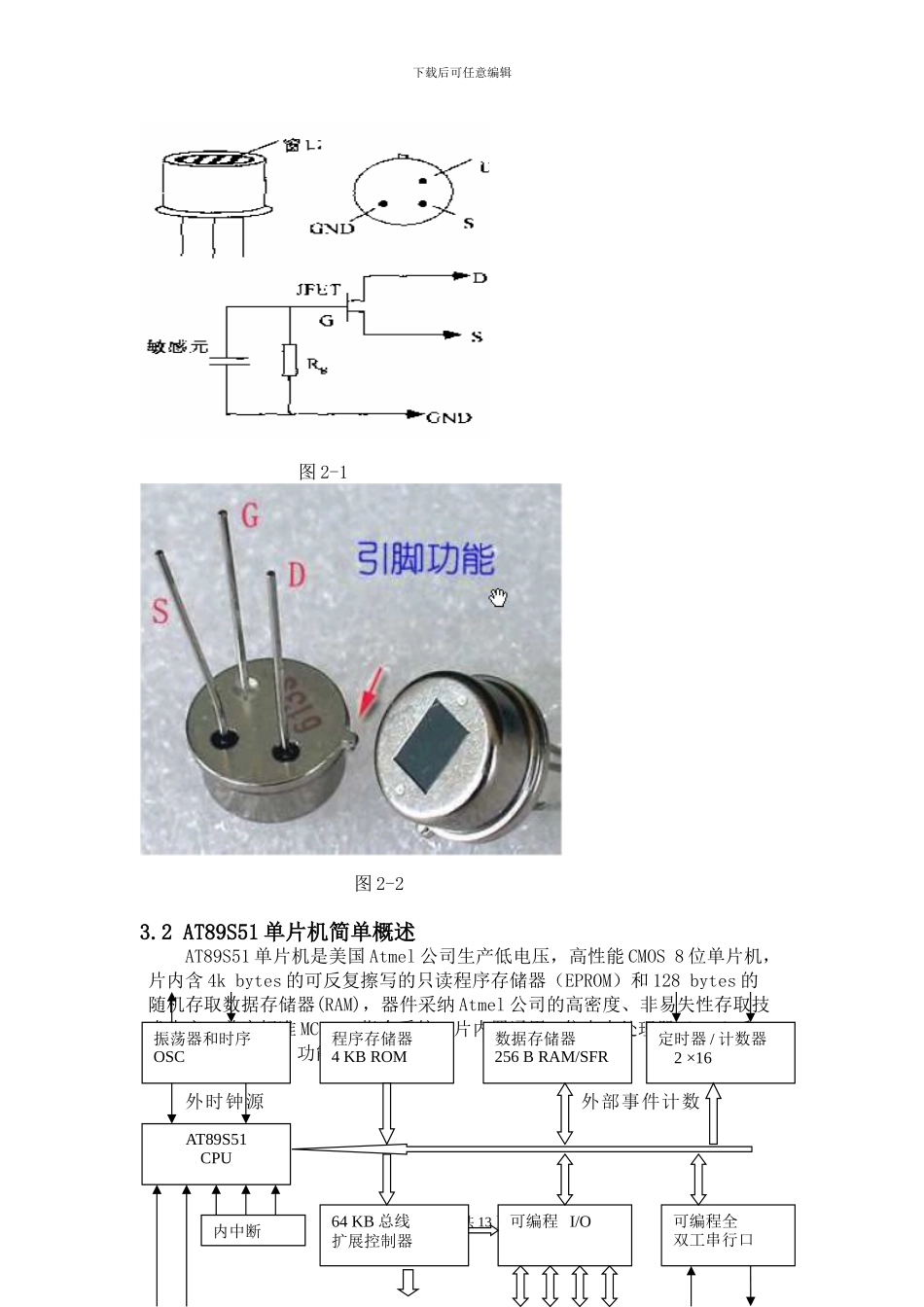

基于单片机的红外热释电报警系统_第2页
2/13

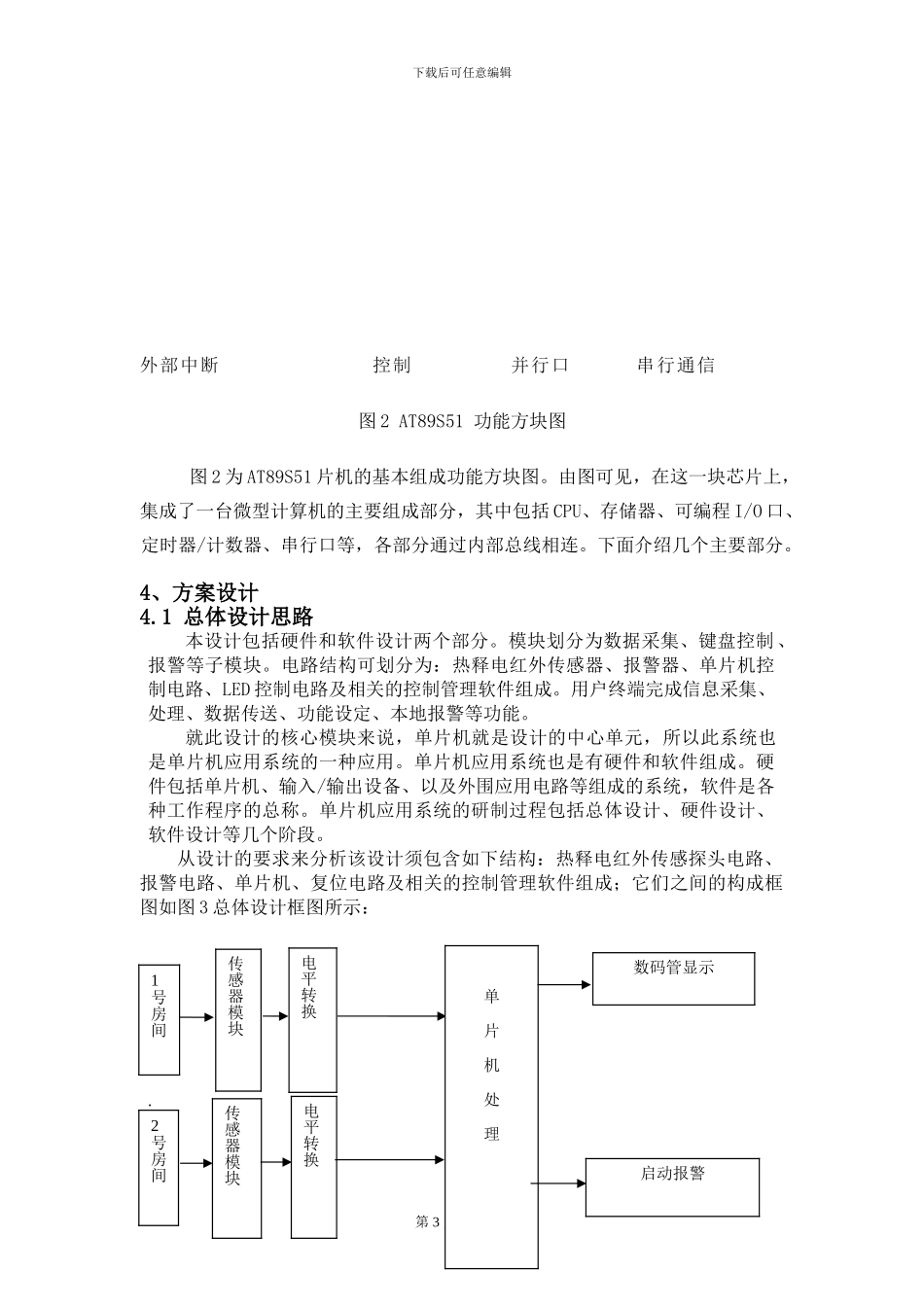

基于单片机的红外热释电报警系统_第3页
3/13

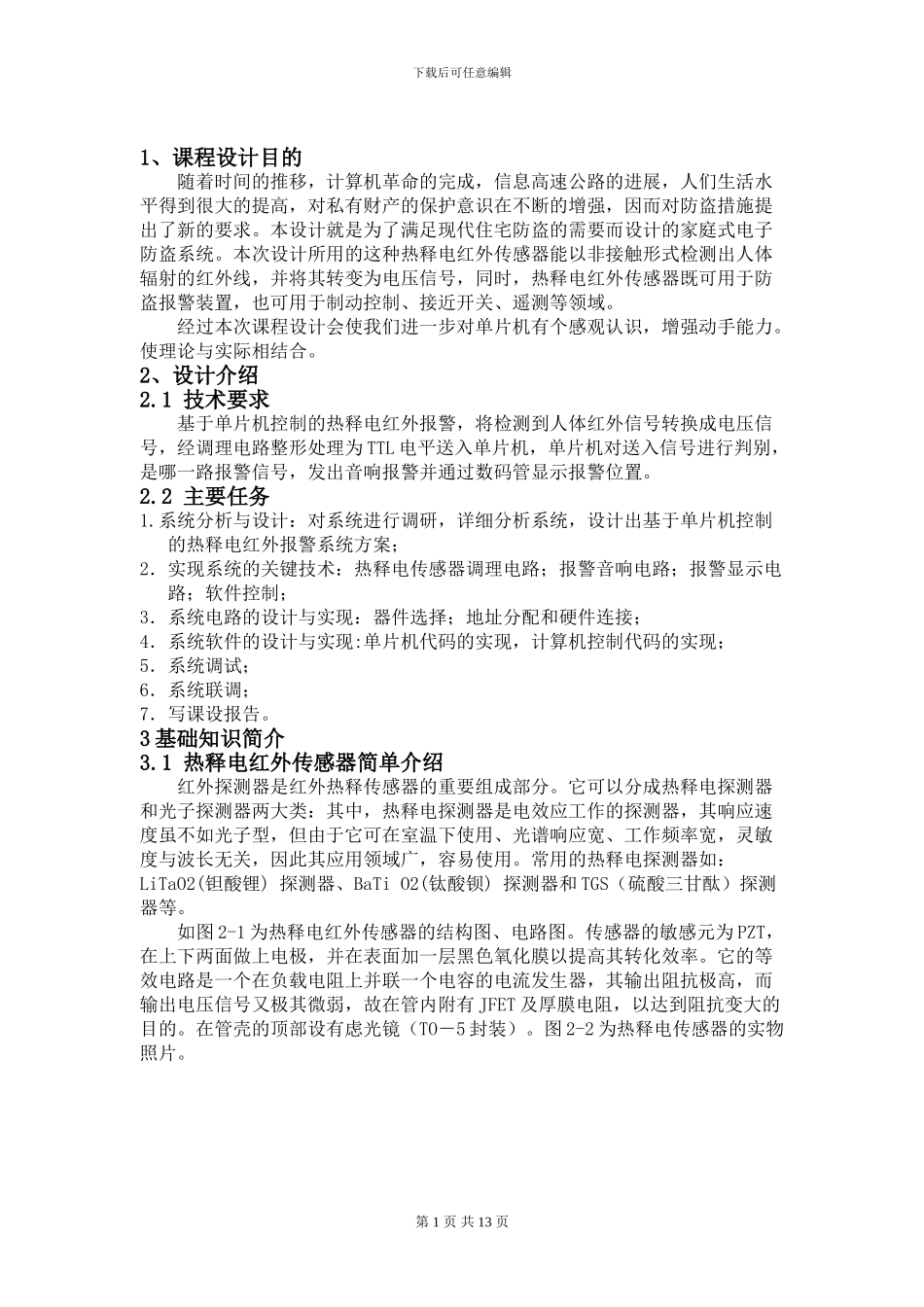

下载后可任意编辑1、课程设计目的随着时间的推移,计算机革命的完成,信息高速公路的进展,人们生活水平得到很大的提高,对私有财产的保护意识在不断的增强,因而对防盗措施提出了新的要求。本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。本次设计所用的这种热释电红外传感器能以非接触形式检测出人体辐射的红外线,并将其转变为电压信号,同时,热释电红外传感器既可用于防盗报警装置,也可用于制动控制、接近开关、遥测等领域。经过本次课程设计会使我们进一步对单片机有个感观认识,增强动手能力。使理论与实际相结合。2、设计介绍2.1 技术要求基于单片机控制的热释电红外报警,将检测到人体红外信号转换成电压信号,经调理电路整形处理为 TTL 电平送入单片机,单片机对送入信号进行判别,是哪一路报警信号,发出音响报警并通过数码管显示报警位置。2.2 主要任务1.系统分析与设计:对系统进行调研,详细分析系统,设计出基于单片机控制的热释电红外报警系统方案;2.实现系统的关键技术:热释电传感器调理电路;报警音响电路;报警显示电路;软件控制;3.系统电路的设计与实现:器件选择;地址分配和硬件连接;4.系统软件的设计与实现:单片机代码的实现,计算机控制代码的实现;5.系统调试;6.系统联调;7.写课设报告。3 基础知识简介3.1 热释电红外传感器简单介绍红外探测器是红外热释传感器的重要组成部分。它可以分成热释电探测器和光子探测器两大类:其中,热释电探测器是电效应工作的探测器,其响应速度虽不如光子型,但由于它可在室温下使用、光谱响应宽、工作频率宽,灵敏度与波长无关,因此其应用领域广,容易使用。常用的热释电探测器如:LiTaO2(钽酸锂) 探测器、BaTi O2(钛酸钡) 探测器和 TGS(硫酸三甘酞)探测器等。如图 2-1 为热释电红外传感器的结构图、电路图。传感器的敏感元为 PZT,在上下两面做上电极,并在表面加一层黑色氧化膜以提高其转化效率。它的等效电路是一个在负载电阻上并联一个电容的电流发生器,其输出阻抗极高,而输出电压信号又极其微弱,故在管内附有 JFET 及厚膜电阻,以达到阻抗变大的目的。在管壳的顶部设有虑光镜(TO-5 封装)。图 2-2 为热释电传感器的实物照片。第 1 页 共 13 页下载后可任意编辑 图 2-1图 2-23.2 AT89S51 单片机简单概述AT89S51 单片机是美国 Atmel 公司生产低电压,高性能 CMOS 8 位单片机,片内含 4k bytes 的可反...
