企业供电系统及运行教案

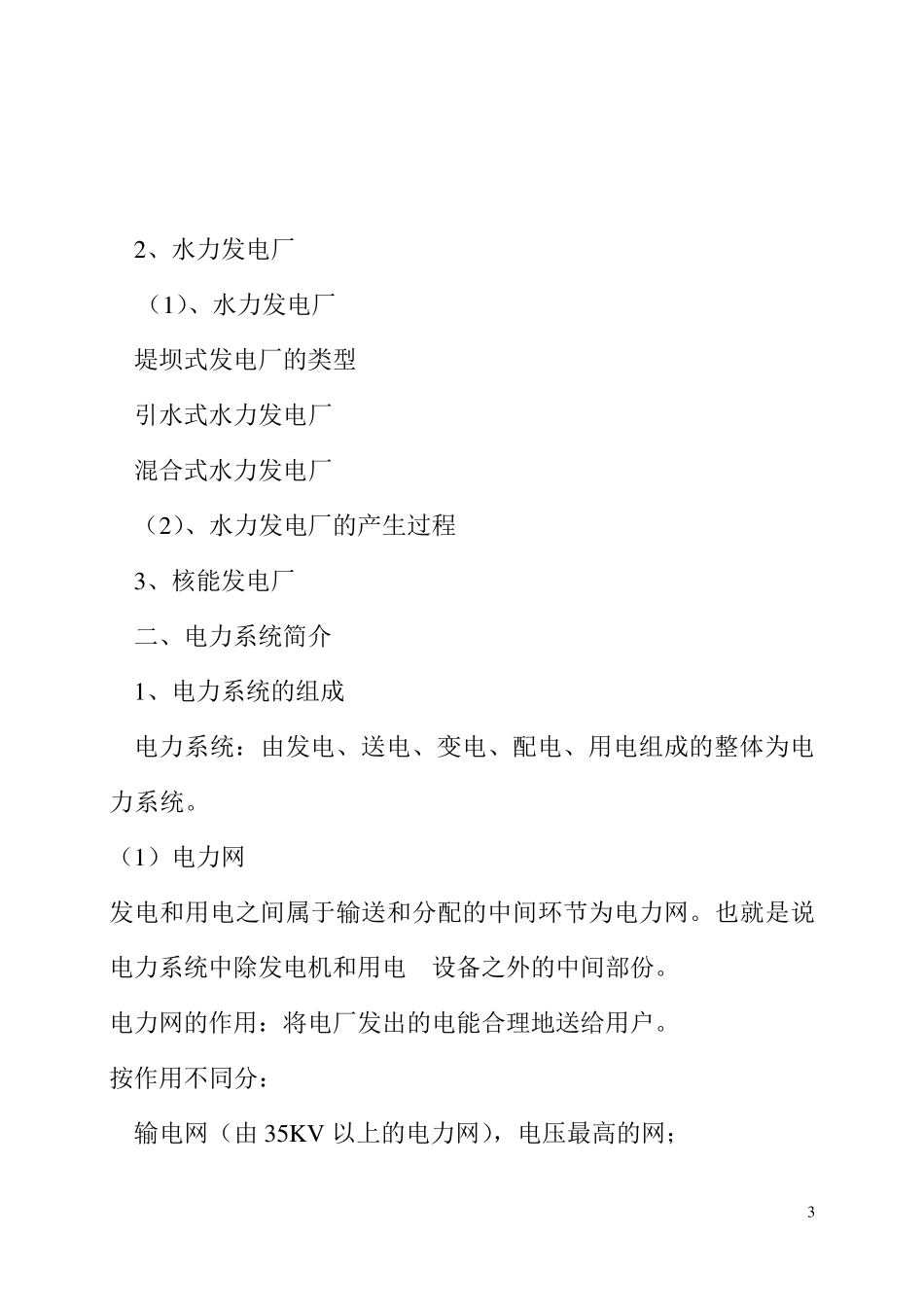

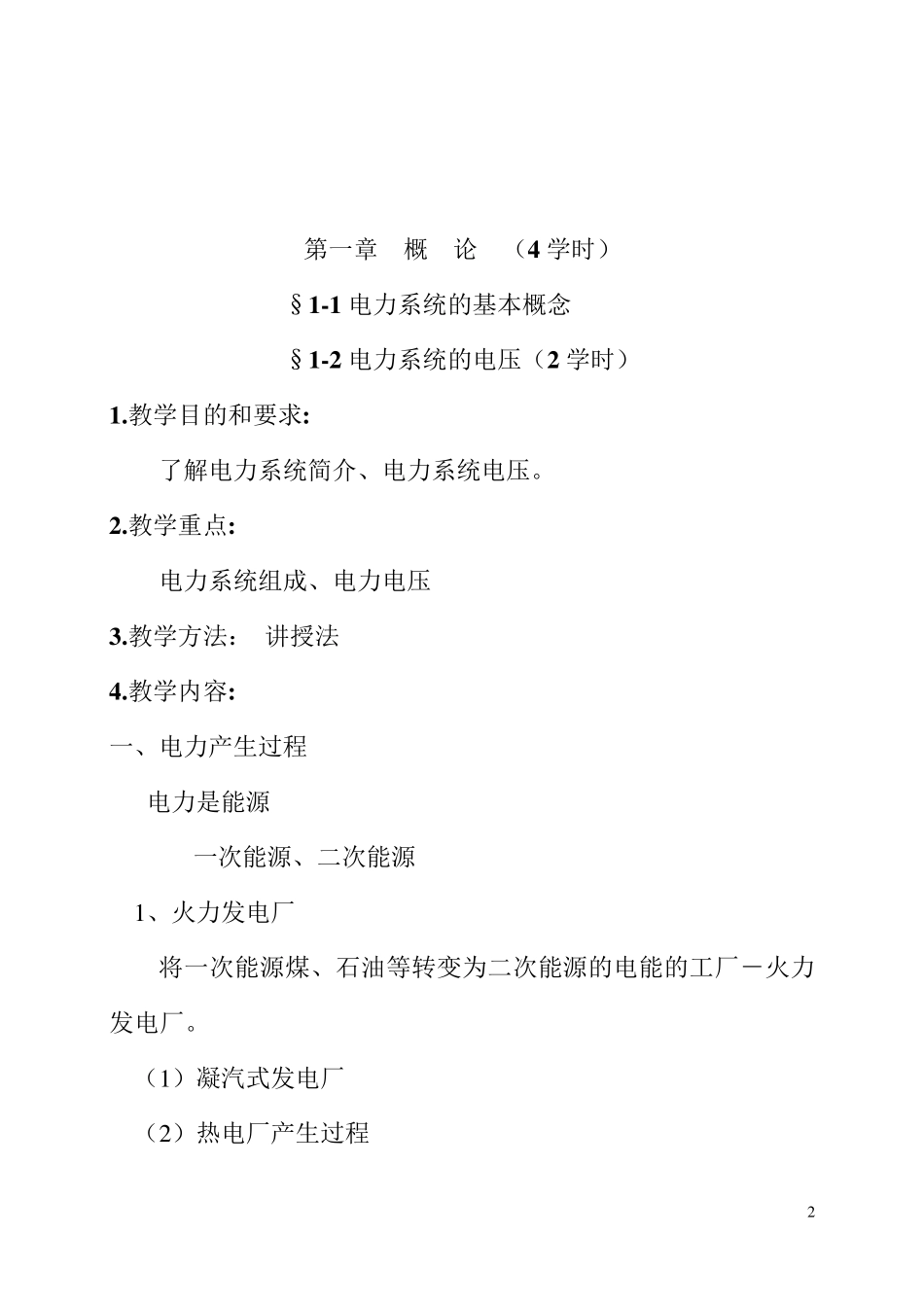

1 企业供电系统及运行 2 0 0 7 年 8 月 2 第一章 概 论 （4 学时） §1-1 电力系统的基本概念 §1-2 电力系统的电压（2 学时） 1.教学目的和要求: 了解电力系统简介、电力系统电压。 2.教学重点: 电力系统组成、电力电压 3.教学方法： 讲授法 4.教学内容: 一、电力产生过程 电力是能源 一次能源、二次能源 1 、火力发电厂 将一次能源煤、石油等转变为二次能源的电能的工厂－火力发电厂。 （1 ）凝汽式发电厂 （2 ）热电厂产生过程 3 2、水力发电厂 （1）、水力发电厂 堤坝式发电厂的类型 引水式水力发电厂 混合式水力发电厂 （2）、水力发电厂的产生过程 3、核能发电厂 二、电力系统简介 1、电力系统的组成 电力系统：由发电、送电、变电、配电、用电组成的整体为电力系统。 （1）电力网 发电和用电之间属于输送和分配的中间环节为电力网。也就是说电力系统中除发电机和用电 设备之外的中间部份。 电力网的作用：将电厂发出的电能合理地送给用户。 按作用不同分： 输电网（由 35K V 以上的电力网），电压最高的网； 4 其作用是将发电厂发出的电能输送到各地区的配电网。或直接送给大型企业用户。 配电网（由10K V 及以下的配电线路和配电变电所组成）。 其作用：将电力分配到各类用户。 从电压等级分：高压配电网、中压配电网、低压配电网 按结构分： 开式电力网、闭式电力网。 按类型分：地方性、区域性。 （2）电力线路：把电厂变电所和用户连接起来电力线路。 （3）变电所：起输送、分配电能的作用。 电厂的能量要经升高后，利用高电压输电，可以增加输电容量和距离并降低送电损耗。 2、电力负荷：电力系统中在某一时刻所承担的各类用电设备消费电功率的总和。 可分：用电负荷、线路损失负荷、供电负荷、厂用负荷、发电负荷（以上统包括有功负荷和无功负荷） 有功负荷：电能转换成其他形式能量时，在用电设备中实际消耗的有功功率。 5 无功负荷：不转换成其他形式能量的电能。 总能量为 S＝ 3、联合电力系统的优越性 用输电线路把几个地区性电力系统连接起来，组成大的电力系统－联合电力系统。优点： （1） 提高了供电的可靠性和电能质量。 （2） 可减少系统的装机容量，提高设备利用率。 （3） 便于安装大型机组。 （4） 合理利用资源，提高运行的经济性。 4、对电力系统的基本要求 （1） 保证供电可靠性。 （2） 保证良好的电能质量。 （3） ...
