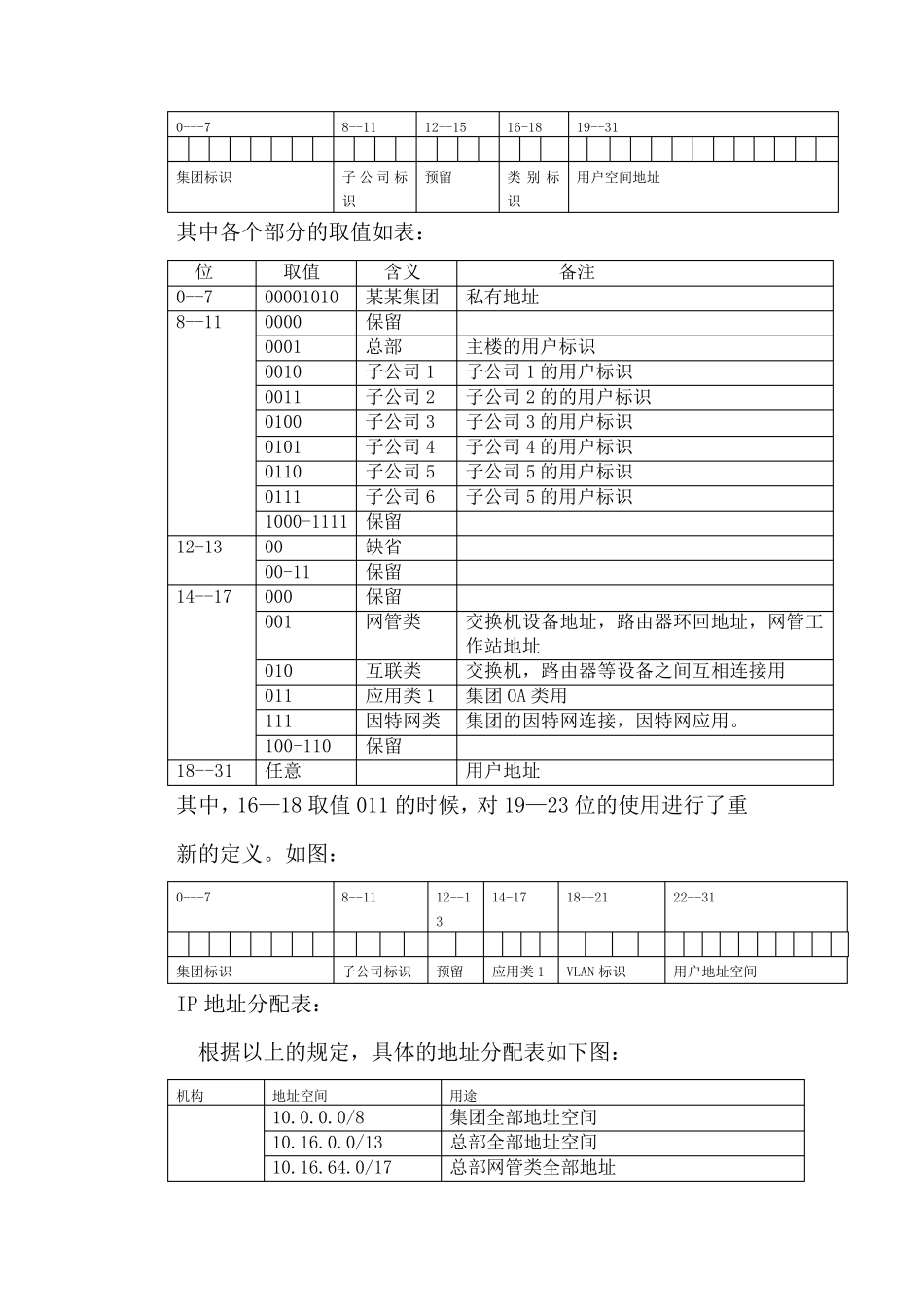

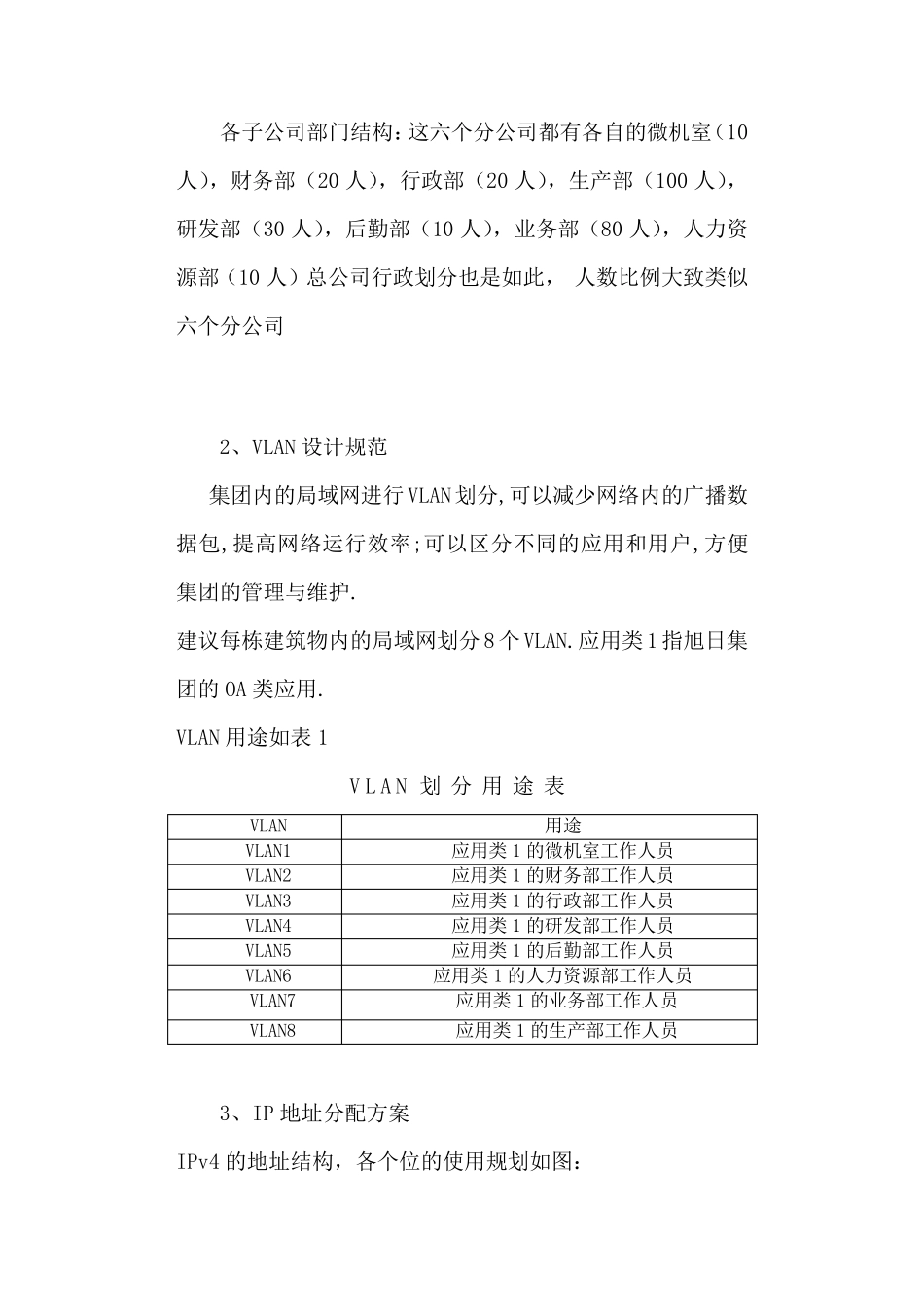

企业网络IP 地址划分 1 、一企业园区结构图 internetSiSiSiSiSiSi武汉总部子公司1子公司2子公司3子公司4北京分公司上海分公司DMZVPNVPN 图一 企业园区结构图 注意：网络设计需求 六个分公司有四个分公司在武汉旭日工业园内各的建筑物里面，公司为 38 层的主楼，六个分公司都是 7 层楼。第一分公司与主楼相距 50 米，第二分公司与主楼相距也是 50 米，第三分公司与主楼相距 5 公里，第四分公司与主楼相距 8 公里，另两个分公司在北京和上海各自有自己的办公楼。示意图见《园区结构示意图》） 各子公司部门结构：这六个分公司都有各自的微机室（10人），财务部（20 人），行政部（20 人），生产部（100 人），研发部（30 人），后勤部（10 人），业务部（80 人），人力资源部（10 人）总公司行政划分也是如此， 人数比例大致类似六个分公司 2、VLAN 设计规范 集团内的局域网进行VLAN 划分,可以减少网络内的广播数据包,提高网络运行效率;可以区分不同的应用和用户,方便集团的管理与维护. 建议每栋建筑物内的局域网划分8 个VLAN.应用类1 指旭日集团的OA 类应用. VLAN 用途如表 1 V L A N 划分用 途 表 VLAN 用途 VLAN1 应用类1 的微机室工作人员 VLAN2 应用类1 的财务部工作人员 VLAN3 应用类1 的行政部工作人员 VLAN4 应用类1 的研发部工作人员 VLAN5 应用类1 的后勤部工作人员 VLAN6 应用类1 的人力资源部工作人员 VLAN7 应用类1 的业务部工作人员 VLAN8 应用类1 的生产部工作人员 3、IP 地址分配方案 IPv4 的地址结构，各个位的使用规划如图： 0---7 8--11 12--15 16-18 19--31 集团标识 子公司标识 预留 类别标识 用户空间地址 其中各个部分的取值如表： 位 取值 含义 备注 0--7 00001010 某某集团 私有地址 8--11 0000 保留 0001 总部 主楼的用户标识 0010 子公司1 子公司1 的用户标识 0011 子公司2 子公司2 的的用户标识 0100 子公司3 子公司3 的用户标识 0101 子公司4 子公司4 的用户标识 0110 子公司5 子公司5 的用户标识 0111 子公司6 子公司5 的用户标识 1000-1111 保留 12-13 00 缺省 00-11 保留 14--17 000 保留 001 网管类 交换机设备地址，路由器环回地址，网管工作站地址 010 互联类 交换机，路由器等设备之间互相连接用 011 应用类1 集团OA 类用 111 因特网类 集团的因特网连...
