伏安法测电阻七种方法VIP专享

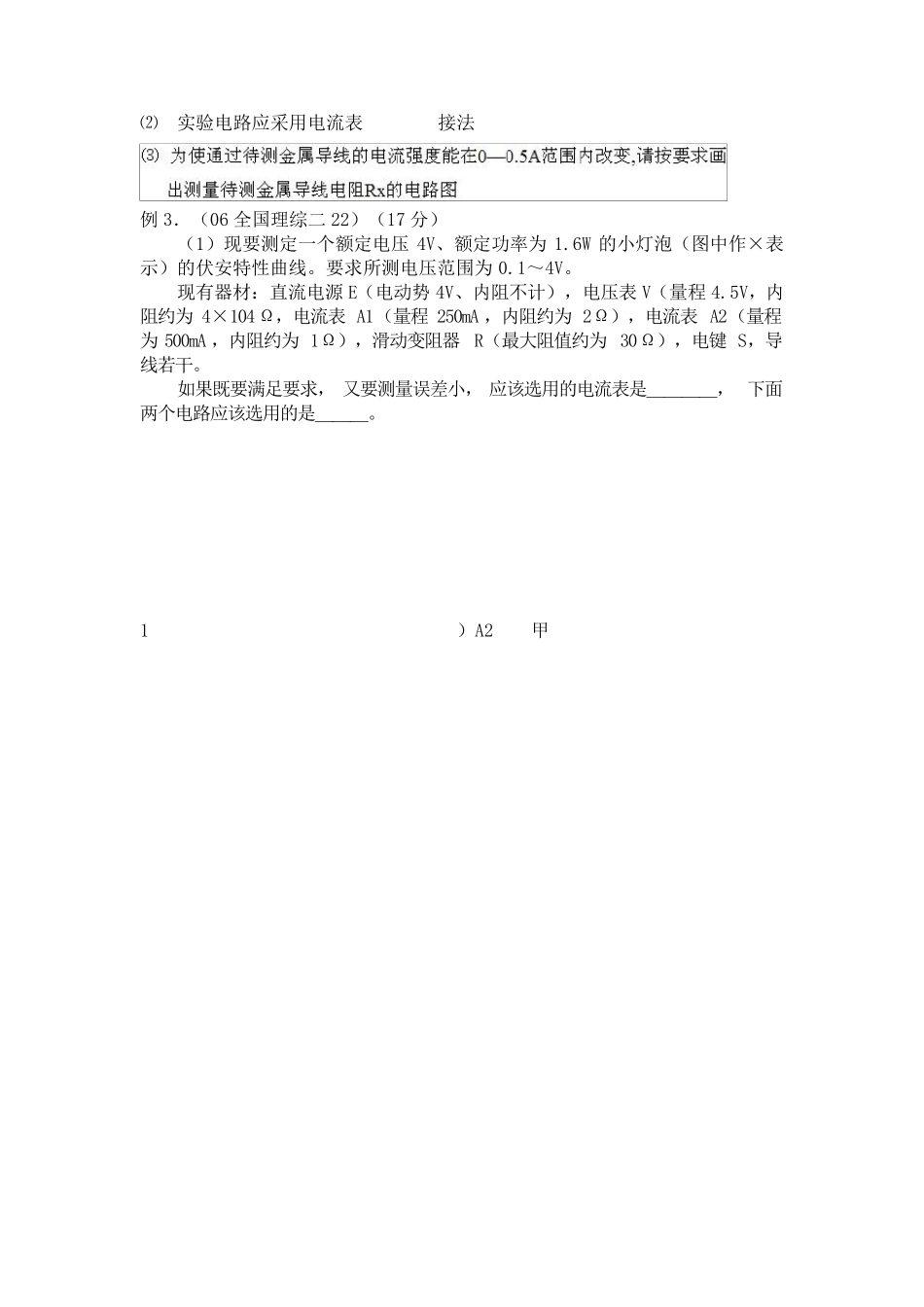

➢ 一 测未知电阻的若干方法 1 、内接法与外接法的选择 ⑴ 临界电阻法 ①条件：已给出R 的估计阻值 ②选择方法：令 R0= RARV 练习1 ：一个未知电阻Rx无法估计其电阻值，某同学用伏安法测电阻的两种电路各测量一次，如图所示，按甲图测得数据是3.0V、3.0mA,按乙图测得数据是2.9V、4.0mA,由此可知按 甲 图所示的电路测量的误差较小， Rx的真实值更接近于1000Ω 。 思考 1 ： Rx 的真实值大于还是小于1000 Ω 。（ 小于 ） 思考 2 ：若已知电流表内阻为 0.1 Ω,那么 Rx 的真实值是(9 9 9 . 9 ) Ω。 （填各器材字母代号） ⑵ 实验电路应采用电流表 接法 例3．（06 全国理综二22）（17 分） （1）现要测定一个额定电压4V、额定功率为1.6W 的小灯泡（图中作×表示）的伏安特性曲线。要求所测电压范围为0.1～4V。 现有器材：直流电源 E（电动势 4V、内阻不计），电压表V（量程 4.5V，内阻约为4×104Ω，电流表A1（量程 250mA ，内阻约为2Ω），电流表A2（量程为500mA ，内阻约为1Ω），滑动变阻器 R（最大阻值约为30Ω），电键 S，导线若干。 如果既要满足要求， 又要测量误差小， 应该选用的电流表是＿＿＿＿， 下面两个电路应该选用的是＿＿＿。 1）A2 甲 （3）“安安”法 R xIx=R 0I0 R x（I-I0）=R 0I0 R0 为定值电阻，电流表为理想电流表。 例题5：用以下器材测量一待测电阻的阻值。器材（代号）与规格如下：电流表A1（量程250mA,内阻r1 为5Ω)；标准电流表A2（量程300mA,内阻r2 约为5Ω）；待测电阻R1（阻值约为100Ω）；滑动变阻器R2（最大阻值10Ω）；电源 E（电动势约为10V，内阻r约为1Ω）；单刀单掷开关 S，导线若干。 ⑴要求方法简捷，并能测多组数据，画出实验电路原理图，并标明每个器材的代号. ⑵需要直接测量的物理量是 _______, 用测的量表示待测电阻R1 的计算公式是 R1＝________。 两电流表A1、 A2 的读数为I1、I2。（电流表A1 的内阻为r1） （4）“伏伏”法 设计电路时不仅要考虑电压表的量程，还要考虑滑动变阻器分压与限流的连接方式。 例6. 用以下器材测量一待测电阻Rx的阻值（900~ 1000Ω）： 电源 E,具有一定内阻，电动势约为 9.0V; 电压表V 1，量程为 1.5V，内阻r1＝750Ω； 电压表V 2,量程为 5V,内阻r2=2500Ω; 滑线变阻器R，最大阻值约为 100Ω； 单刀单掷开关 K，导线若干。 (1)测量中要求电压表的读数不小于...
