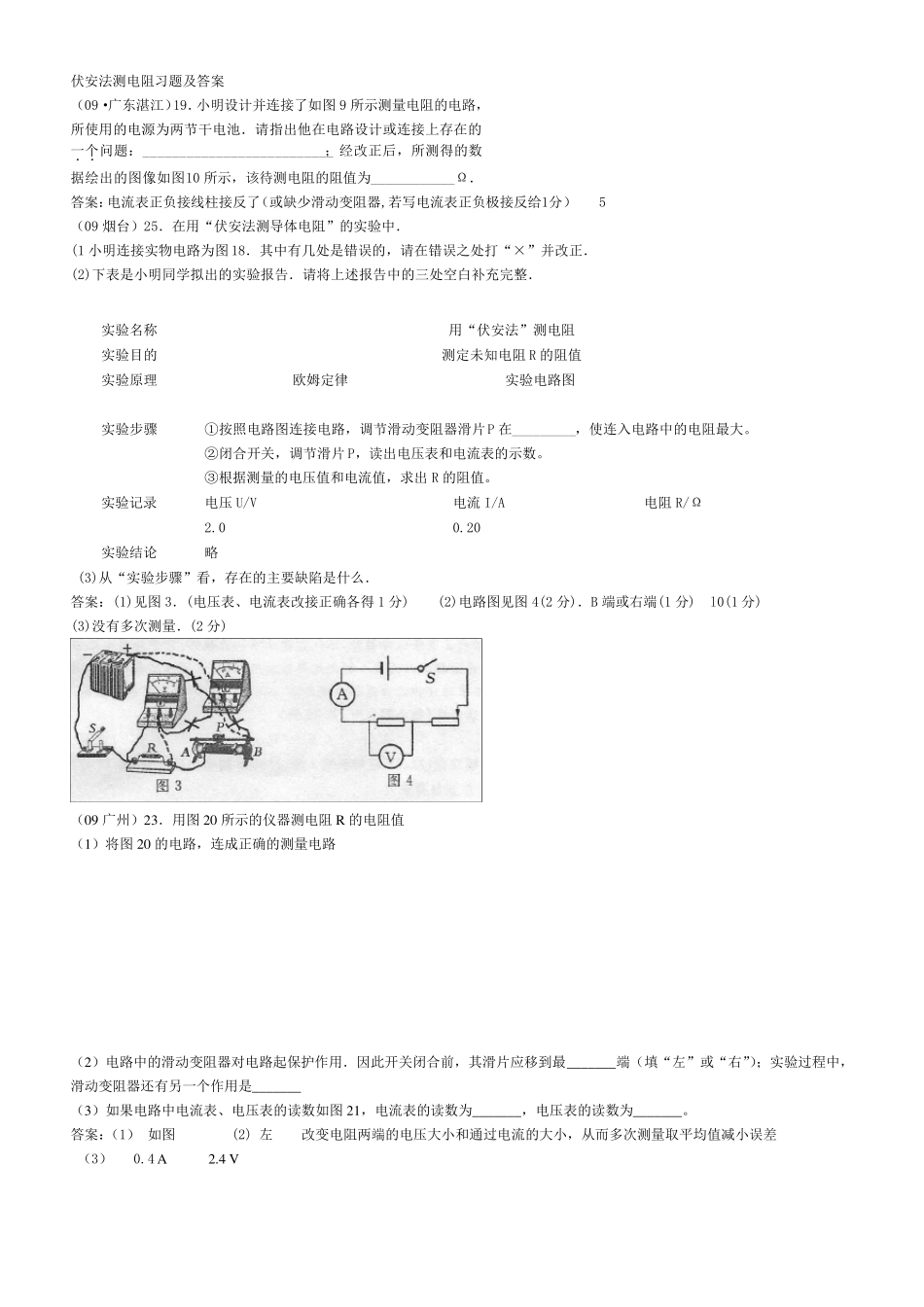

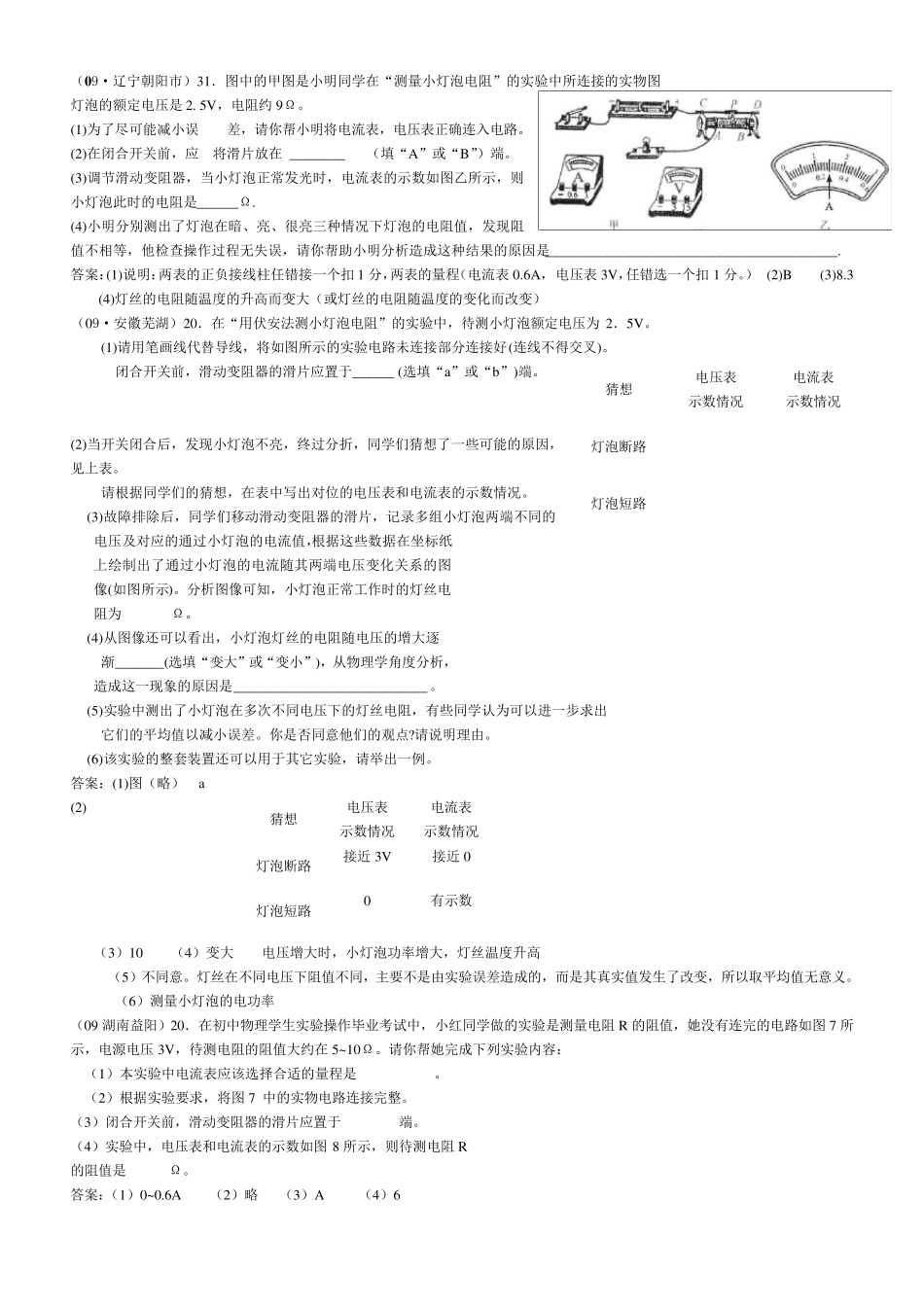

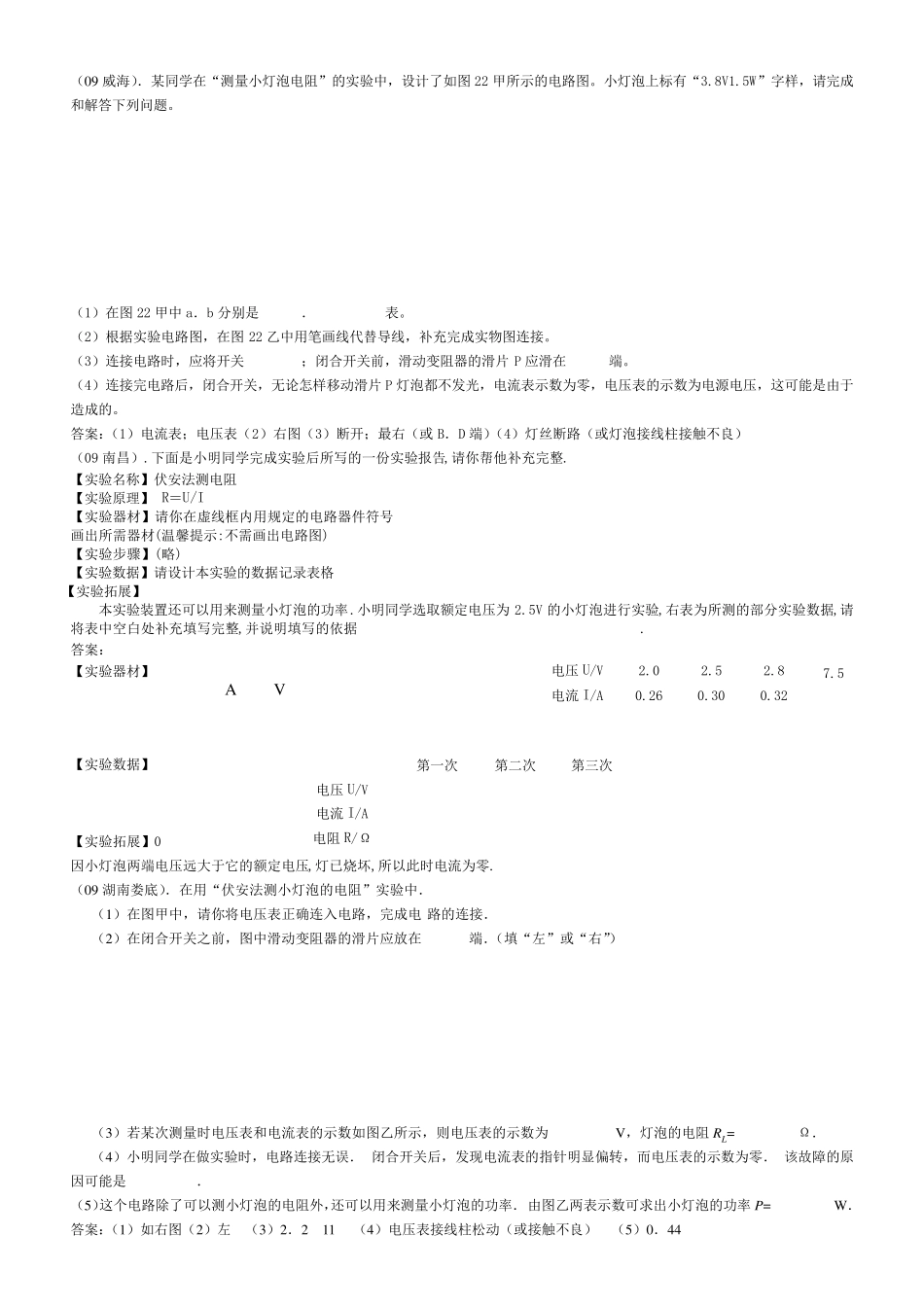

伏安法测电阻习题及答案 （09·广东湛江）19．小明设计并连接了如图 9 所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10 所示，该待测电阻的阻值为____________Ω． 答案：电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分） 5 （09 烟台）25．在用“伏安法测导体电阻”的实验中． (1 小明连接实物电路为图 18．其中有几处是错误的，请在错误之处打“×”并改正． (2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整． 实验名称 用“伏安法”测电阻 实验目的 测定未知电阻R 的阻值 实验原理 欧姆定律 实验电路图 实验步骤 ①按照电路图连接电路，调节滑动变阻器滑片P 在_________，使连入电路中的电阻最大。 ②闭合开关，调节滑片P，读出电压表和电流表的示数。 ③根据测量的电压值和电流值，求出 R 的阻值。 实验记录 电压U/V 电流 I/A 电阻R/Ω 2.0 0.20 实验结论 略 (3)从“实验步骤”看 ，存在的主 要 缺陷 是什 么 ． 答案：(1)见 图 3．(电压表、 电流表改接正确 各 得 1 分) (2)电路图见 图 4(2 分)．B 端 或右 端 (1 分) l0(1 分) (3)没 有多 次 测量．(2 分) （09 广州 ）23．用图 20 所示的仪 器测电阻R 的电阻值 （1）将图 20 的电路，连成 正确 的测量电路 （2）电路中的滑动变阻器对 电路起 保 护 作 用．因 此 开关闭合前 ，其滑片应 移 到 最_______端 （填 “左 ”或“右 ”）；实验过 程 中，滑动变阻器还 有另 一个作 用是_______ （3）如果 电路中电流表、 电压表的读数如图 21，电流表的读数为_______，电压表的读数为_______。 答案：（1） 如图 (2) 左 改变电阻两端 的电压大小和通 过 电流的大小，从而 多 次 测量取 平 均 值减 小误差 （3） 0.4 A 2.4 V （ 09 威 海 ）． 某 同 学 在 “ 测 量 小 灯 泡 电 阻 ” 的 实 验 中 ， 设 计 了 如 图 22 甲 所 示 的 电 路 图 。 小 灯 泡 上 标 有 “ 3.8V1.5W” 字 样 ， 请 完 成和 解 答 下 列 问 题 。 （ 1） 在 图 22 甲 中 a． b 分 别 是 ． 表 。 （ 2） 根 据 实 验 电 路 图 ， ...
