伏安法测量线性电阻阻值(设计性)

伏安法测量线性电阻阻值(设计性)_第1页
1/7
伏安法测量线性电阻阻值(设计性)_第2页
2/7
伏安法测量线性电阻阻值(设计性)_第3页
3/7

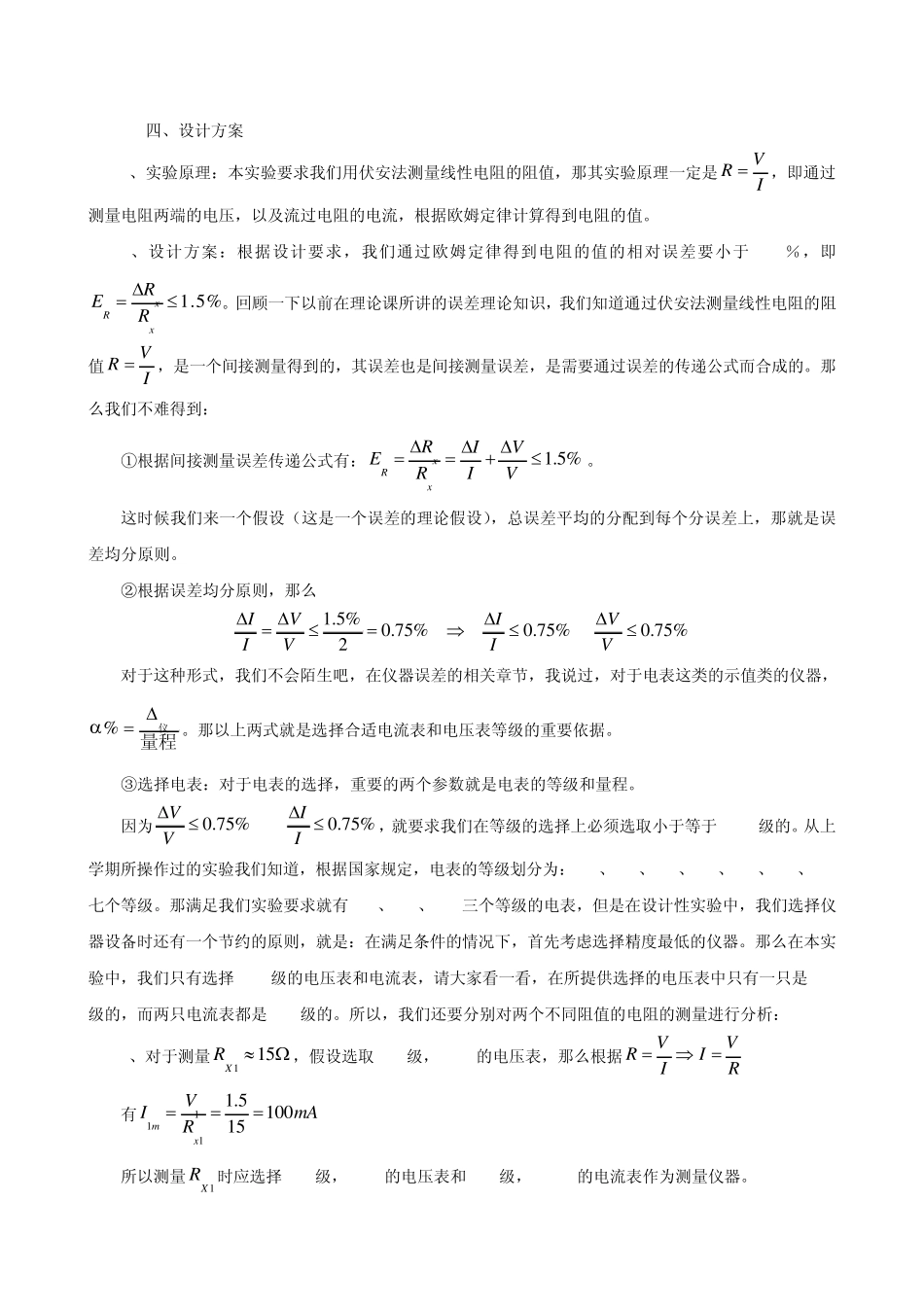

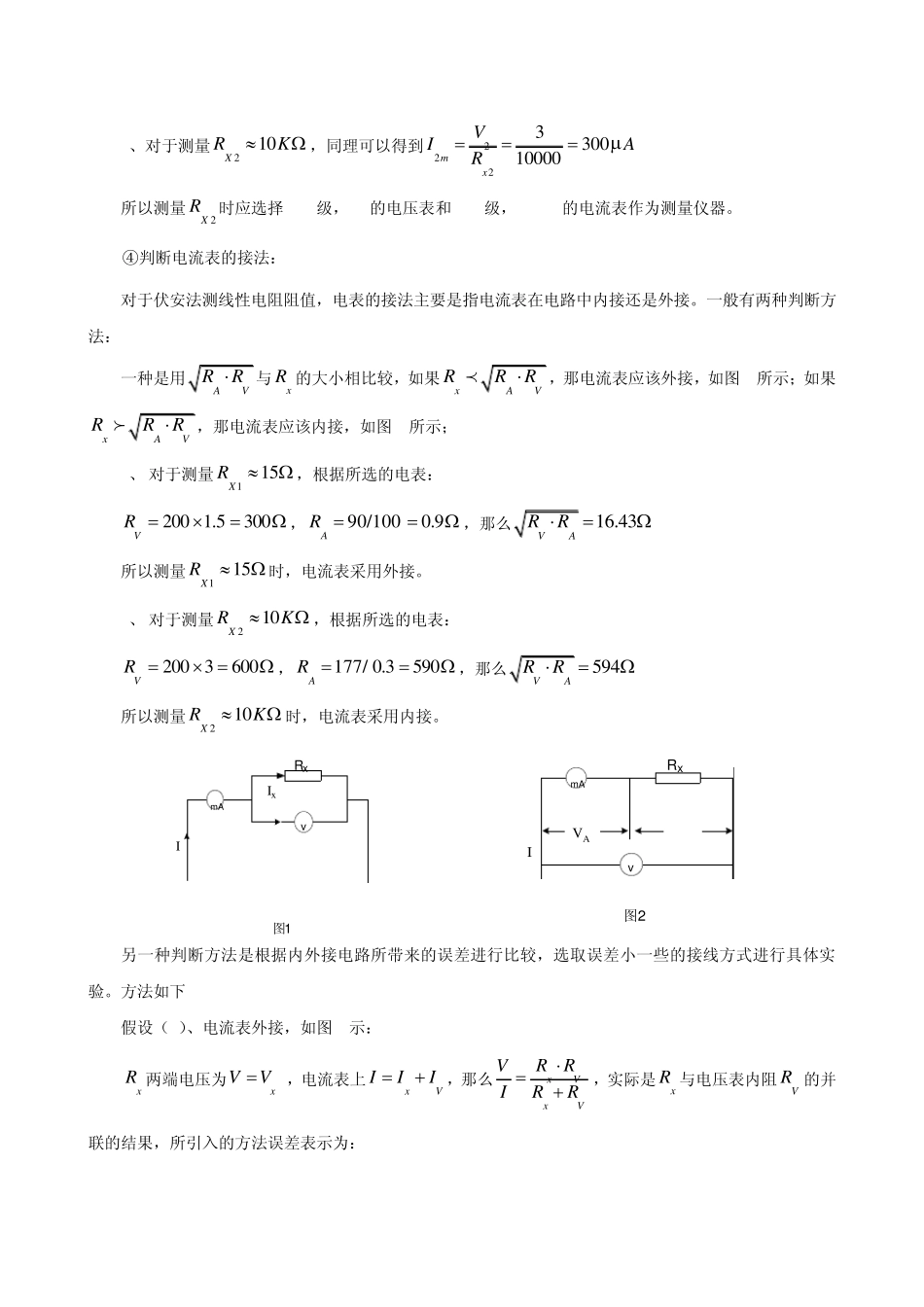

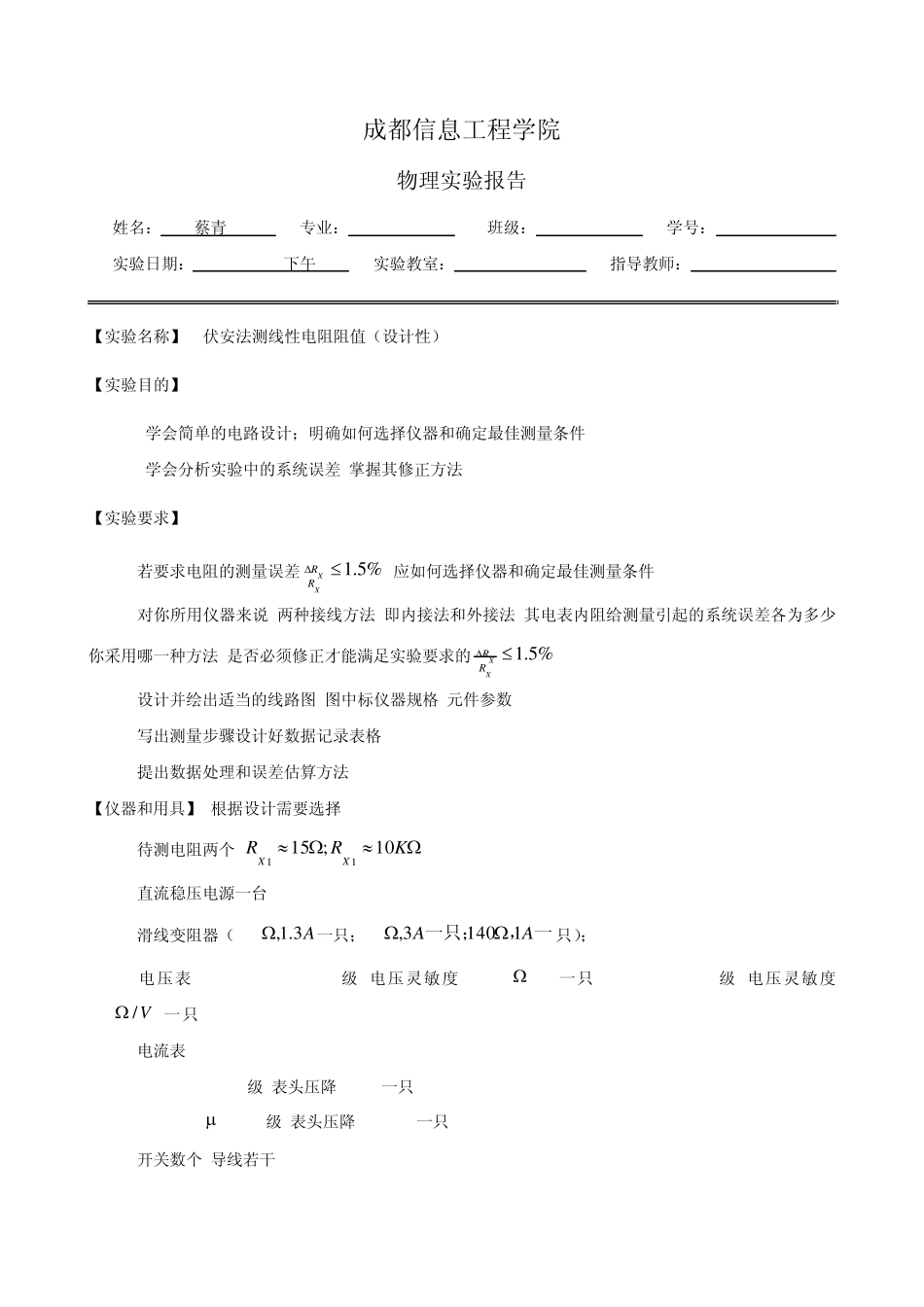

成都信息工程学院 物理实验报告 姓名: 蔡青 专业: 班级: 学号: 实验日期: 2007-9-1下午 实验教室: 5102-1 指导教师: 【实验名称】 伏安法测线性电阻阻值(设计性) 【实验目的】 1. 学会简单的电路设计;明确如何选择仪器和确定最佳测量条件 2. 学会分析实验中的系统误差,掌握其修正方法 【实验要求】 1.若要求电阻的测量误差%5.1XXRR,应如何选择仪器和确定最佳测量条件? 2.对你所用仪器来说,两种接线方法(即内接法和外接法)其电表内阻给测量引起的系统误差各为多少?你采用哪一种方法?是否必须修正才能满足实验要求的%5.1XXRR? 3.设计并绘出适当的线路图(图中标仪器规格,元件参数); 4.写出测量步骤设计好数据记录表格. 5.提出数据处理和误差估算方法. 【仪器和用具】(根据设计需要选择) 1.待测电阻两个(KRRXX10;1511); 2.直流稳压电源一台; 3.滑线变阻器(500A3.1,一只;23一,一只;AA11403,只); 4.电压表:(0-2.5-5-10V,0.2级,电压灵敏度 333.3 /V)一只,(0-1.5-3V,0.5级,电压灵敏度200V/)一只; 5.电流表: (0-50-100mA,0.5级,表头压降 90mV)一只 (0-150-300 A,0.5级,表头压降 177 mV)一只 6.开关数个,导线若干. 四、设计方案 1、实验原理:本实验要求我们用伏安法测量线性电阻的阻值,那其实验原理一定是VRI,即通过测量电阻两端的电压,以及流过电阻的电流,根据欧姆定律计算得到电阻的值。 2、设计方案:根据设计要求,我们通过欧姆定律得到电阻的值的相对误差要小于1.5%,即1 .5 %xRxRER。回顾一下以前在理论课所讲的误差理论知识,我们知道通过伏安法测量线性电阻的阻值VRI,是一个间接测量得到的,其误差也是间接测量误差,是需要通过误差的传递公式而合成的。那么我们不难得到: ①根据间接测量误差传递公式有:1 .5 %xRxRIVERIV。 这时候我们来一个假设(这是一个误差的理论假设),总误差平均的分配到每个分误差上,那就是误差均分原则。 ②根据误差均分原则,那么 1 .5 %0 .7 5 %0 .7 5 %0 .7 5 %2IVIVIVIV 对于这种形式,我们不会陌生吧,在仪器误差的相关章节,我说过,对于电表这类的示值类的仪器,%仪量程 。那以上两式就是选择合适电流表和电压表等级的重要依据。 ③选择电表:对于电表的选择,重要的两个参数就是电表的等级和量程。 因为0 .7 5 %0 .7 5 %VIVI...
