伏安特性的测绘实验

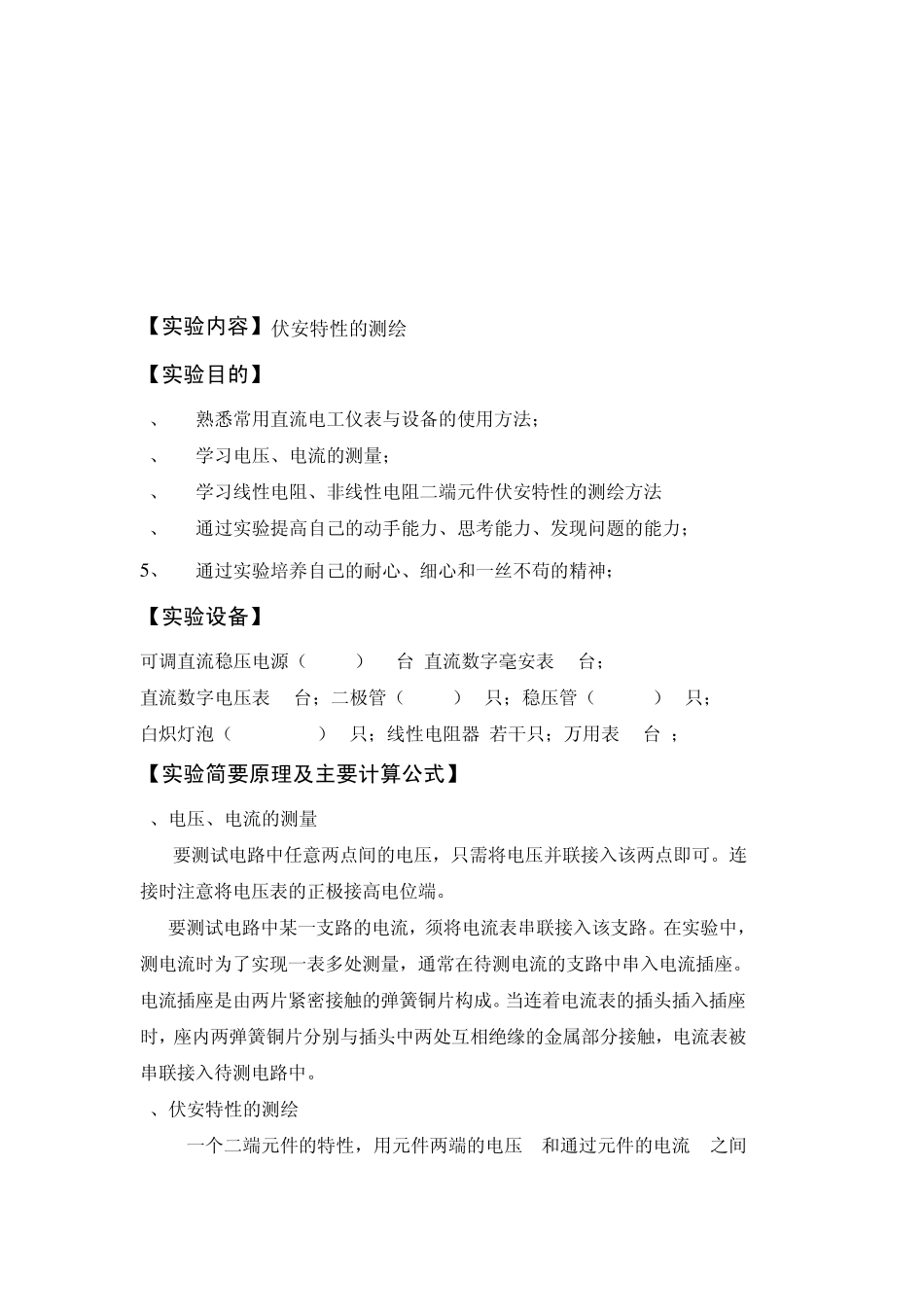

【实验内容】伏安特性的测绘 【实验目的】 1、 熟悉常用直流电工仪表与设备的使用方法； 2、 学习电压、电流的测量； 3、 学习线性电阻、非线性电阻二端元件伏安特性的测绘方法 4、 通过实验提高自己的动手能力、思考能力、发现问题的能力； 5 、 通过实验培养自己的耐心、细心和一丝不苟的精神； 【实验设备】 可调直流稳压电源（0-30V） 1台;直流数字毫安表 1台； 直流数字电压表 1台；二极管（2CP15）1只；稳压管（2CW51 ）1只； 白炽灯泡（12V/0.1A ）1只；线性电阻器 若干只；万用表 1台 ； 【实验简要原理及主要计算公式】 1、电压、电流的测量 要测试电路中任意两点间的电压，只需将电压并联接入该两点即可。连接时注意将电压表的正极接高电位端。 要测试电路中某一支路的电流，须将电流表串联接入该支路。在实验中，测电流时为了实现一表多处测量，通常在待测电流的支路中串入电流插座。电流插座是由两片紧密接触的弹簧铜片构成。当连着电流表的插头插入插座时，座内两弹簧铜片分别与插头中两处互相绝缘的金属部分接触，电流表被串联接入待测电路中。 2、伏安特性的测绘 一个二端元件的特性，用元件两端的电压 u和通过元件的电流 i之间的关系u=f（I）表示，这种关系称元件的伏安特性。 【实验内容】 1、 实验1 测定线性电阻器的伏安特性 1）、实验步骤 按右图 1接线，调 节直流稳压电源的输出电压SU 从 0V开始缓缓地增加，一直到 10V，将数据记录在表格中。 图 1测定线性电阻器的伏安特性线路图 2）、实验数据表格 表格 1 线性电阻伏安特性测量数据 U(V) 0.00 2.00 4.00 6.00 8.00 10.00 I(mA) 0.00 1.86 3.72 5.58 7.45 9.30 3）、根据表格数据绘制线性电 阻的伏安特性曲线 4）、根据实验结果，总结、归纳线性电阻元件的特性 由实验得出的实验数据绘制出的线性电阻器的伏安特性曲是一条通过坐标原点的直线，如图2所示，可知，电阻器两端的电压u与通过电阻器的电流i成正比，则该直线的斜率就等于该电阻器的电阻值。 图 2 线性电阻器伏安特性曲线 m AV1 kLRSU+-+-+- 2、实验 2 测定非线性白炽灯泡的伏安特性 1）、实验步骤 将图表 1中的LR 成一只 12V的小灯泡，重复实验 1的步骤 2）、实验数据表 表格 2 白炽灯伏安特性测量数据 U(V) 0.00 0.20 0.40 0.60 0.80 I(mA) 0.3 14.0 21.3 24.4 26.3 U(V) 1.00 2.00 5.00 8.00 10.00...
