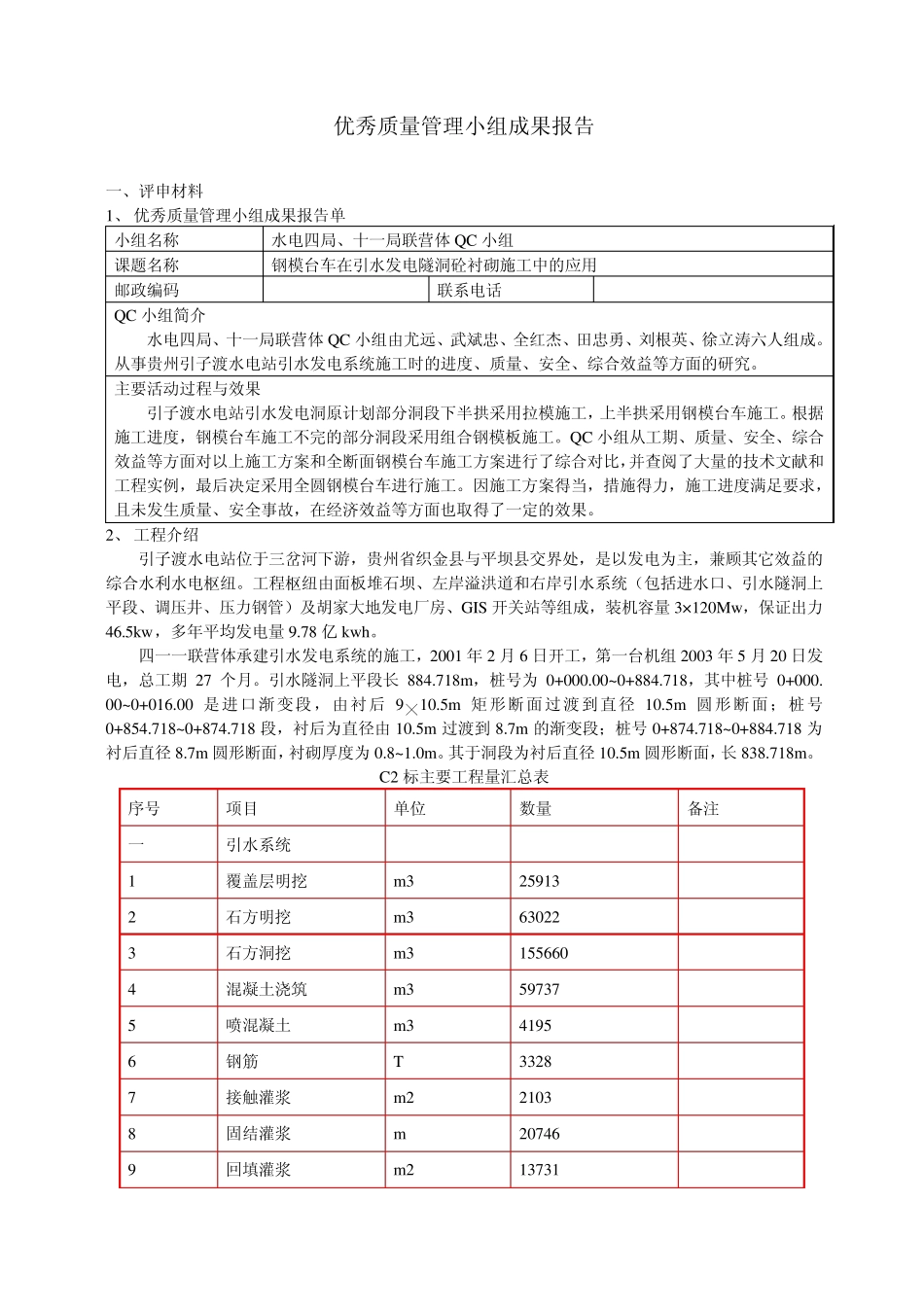

优秀质量管理小组成果报告(钢模台车)

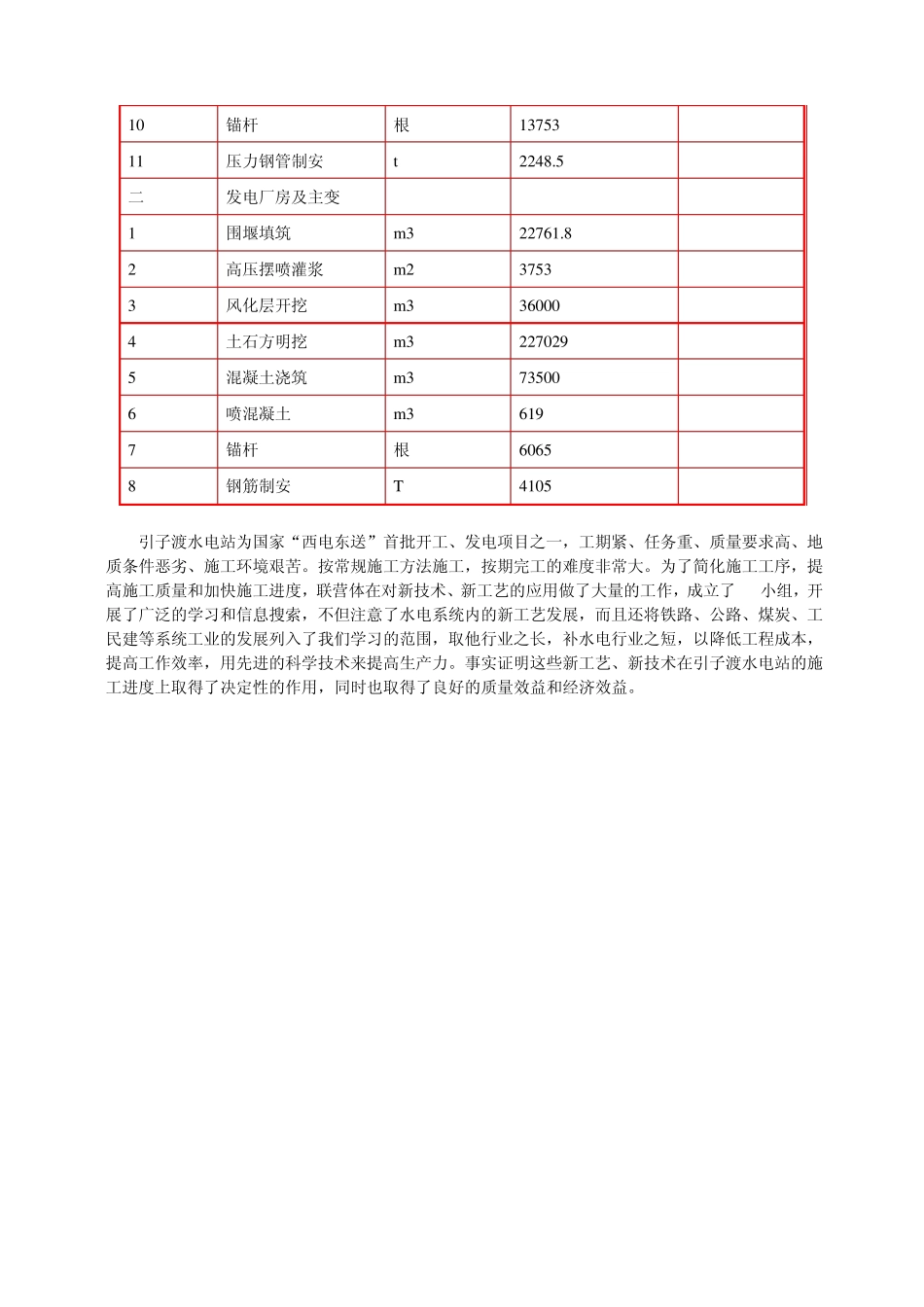

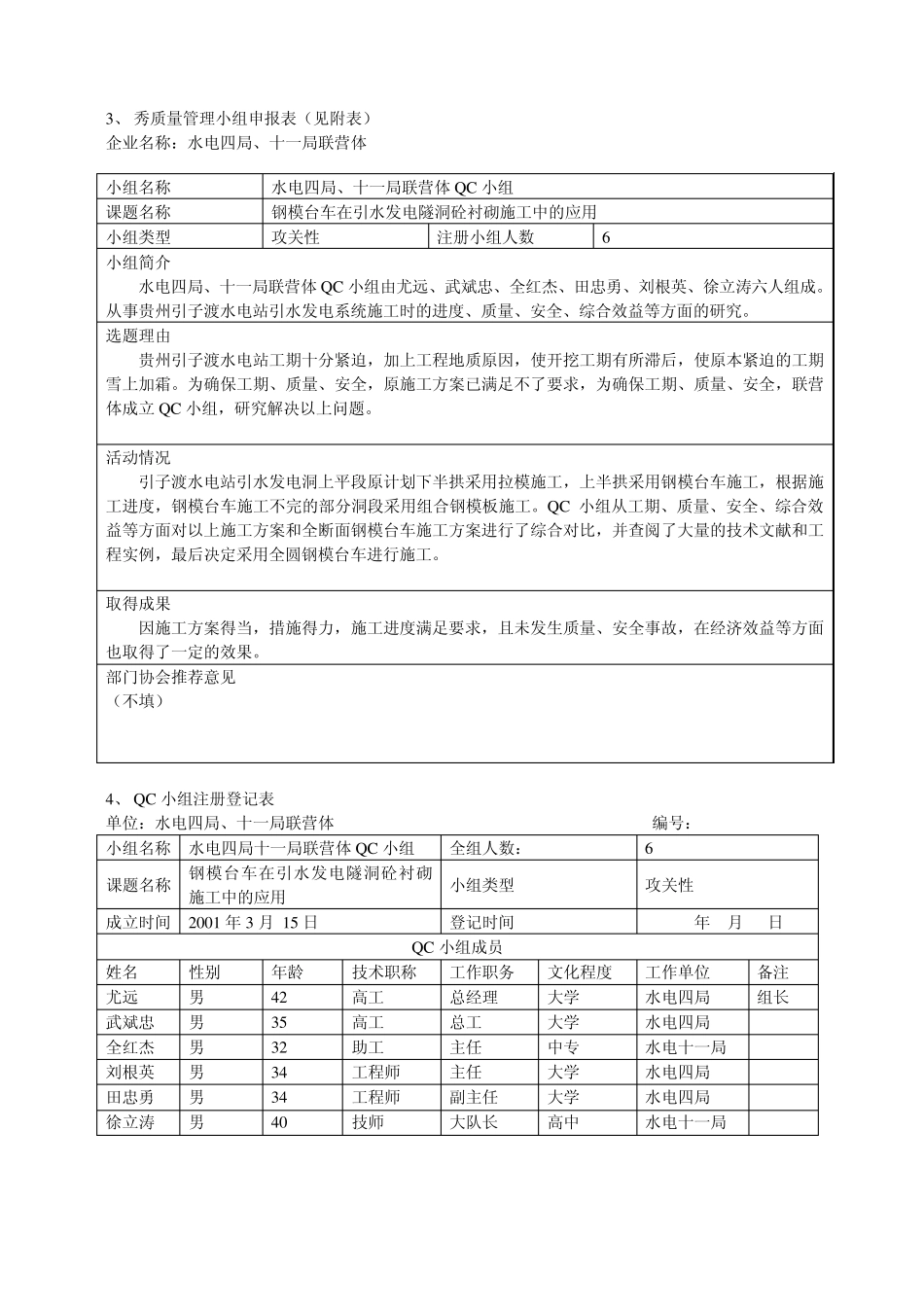

优秀质量管理小组成果报告 一、评申材料 1、 优秀质量管理小组成果报告单 小组名称 水电四局、十一局联营体 QC 小组 课题名称 钢模台车在引水发电隧洞砼衬砌施工中的应用 邮政编码 联系电话 QC 小组简介 水电四局、十一局联营体 QC 小组由尤远、武斌忠、全红杰、田忠勇、刘根英、徐立涛六人组成。从事贵州引子渡水电站引水发电系统施工时的进度、质量、安全、综合效益等方面的研究。 主要活动过程与效果 引子渡水电站引水发电洞原计划部分洞段下半拱采用拉模施工，上半拱采用钢模台车施工。根据施工进度，钢模台车施工不完的部分洞段采用组合钢模板施工。QC 小组从工期、质量、安全、综合效益等方面对以上施工方案和全断面钢模台车施工方案进行了综合对比，并查阅了大量的技术文献和工程实例，最后决定采用全圆钢模台车进行施工。因施工方案得当，措施得力，施工进度满足要求，且未发生质量、安全事故，在经济效益等方面也取得了一定的效果。 2、 工程介绍 引子渡水电站位于三岔河下游，贵州省织金县与平坝县交界处，是以发电为主，兼顾其它效益的综合水利水电枢纽。工程枢纽由面板堆石坝、左岸溢洪道和右岸引水系统（包括进水口、引水隧洞上平段、调压井、压力钢管）及胡家大地发电厂房、GIS 开关站等组成，装机容量 3×120Mw，保证出力46.5kw，多年平均发电量 9.78 亿kwh。 四一一联营体承建引水发电系统的施工，2001 年2 月6 日开工，第一台机组 2003 年5 月20 日发电，总工期 27 个月。引水隧洞上平段长884.718m，桩号为0+000.00~0+884.718，其中桩号0+000. 00~0+016.00 是进口渐变段，由衬后9 ╳10.5m 矩形断面过渡到直径 10.5m 圆形断面；桩号0+854.718~0+874.718 段，衬后为直径由 10.5m 过渡到 8.7m 的渐变段；桩号0+874.718~0+884.718 为衬后直径 8.7m 圆形断面，衬砌厚度为0.8~1.0m。其于洞段为衬后直径 10.5m 圆形断面，长838.718m。 C2 标主要工程量汇总表 序号 项目 单位 数量 备注 一 引水系统 1 覆盖层明挖 m3 25913 2 石方明挖 m3 63022 3 石方洞挖 m3 155660 4 混凝土浇筑 m3 59737 5 喷混凝土 m3 4195 6 钢筋 T 3328 7 接触灌浆 m2 2103 8 固结灌浆 m 20746 9 回填灌浆 m2 13731 10 锚杆 根 13753 11 压力钢管制安 t 2248.5 二 发电厂房及主变 1 围堰填筑 m3 22761.8 2 高压摆喷灌浆 m2 3753 3 风化层开...
