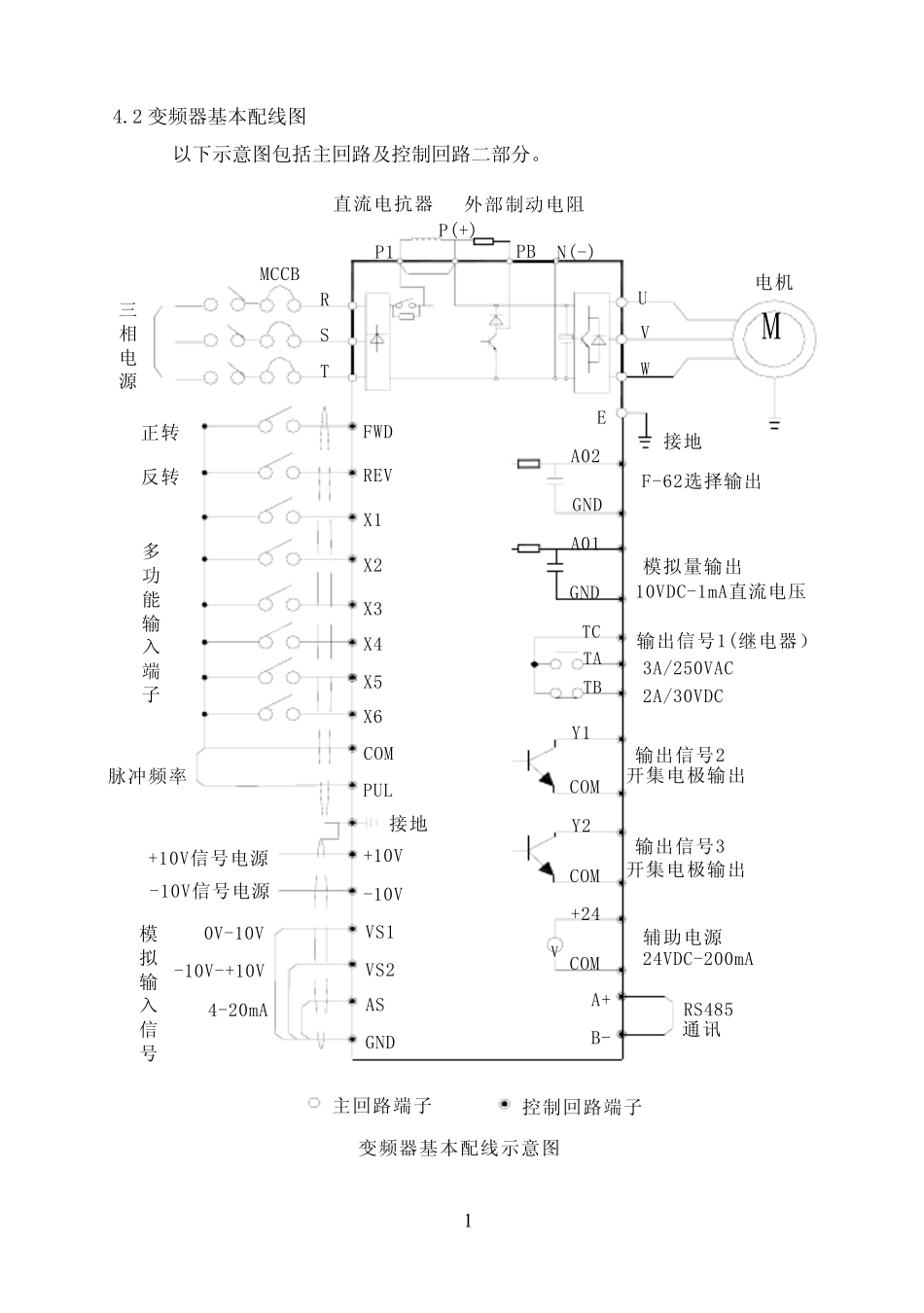

14.2 变频器基本配线图 以下示意图包括主回路及控制回路二部分。 控制回路端子外部制动电阻4-20mA-10V-+10VV主回路端子VS1VS2+10VTBTATC正转多功能输入端子三相电源FWDX6X4X3X2X1RTSMCCB直流电抗器P1P(+)N(-)24VDC-200mA 输出信号1(继电器）辅助电源3A/250VAC2A/30VDC10VDC-1mA直流电压模拟量输出接地UWVM电机接地X5REV反转PUL脉冲频率-10V0V-10V-10V信号电源+10V信号电源模拟输入信号F-62选择输出开集电极输出 输出信号2 输出信号3开集电极输出RS485通讯变频器基本配线示意图PBGNDA01GNDCOMCOMY2Y1+24COMA+B-GNDASCOMA02E24.3 主回路端子 4.3.1AC60 系列0.75G/1.5P～7.5G/11P 机器主回路端子 MOTOR OUTPUTPOWER INPUTWVUTSRPB）+（PE4.3.2AC60 系列11G/15P～15G/18.5P 机器主回路端子 PB R S TU V WPOWER INPUTMOTOR OUTPUTEN（-））+（P4.3.3 AC60 系列18.5G/22P 及以上机器主回路端子 POWER INPUTTSREU V WP（+）P1）-（NMOTOR OUTPUT4.3.4 端子功能详细说明 端子名称 功能说明 R S T 三相交流电源输入端子 E/〨 接地端子 P1、P(+) 外接直流电抗器预留端子 P(+)、PB 外接制动电阻预留端子 P(+) 直流母线正极输出端子 N(-) 直流母线负极输出端子 U V W 接三相交流电动机端子 提示：不同系列及不同功率的变频器主回路端子的数量、排列顺序可能不同 。 34.5 控制回路端子 4.5.1 控制端子排序 TC TA +24 COM REVTBY1Y2 FMDX2X1X3X4X5X6 COMPULGNDAO1 AO2VS1 VS2AS+10V-10VGNDA+ B-4.5.2控制端子菜单 种类 端子 名 称 功 能 COM 公共端 FWD 正转指令 与（COM）短接有效 REV 反转指令 与（COM）短接有效 X1 多功能输入端子X1X2 多功能输入端子X2X3 多功能输入端子X3X4 多功能输入端子X4X5 多功能输入端子X5X6 多功能输入端子X6与（COM）短接有效 多功能输入端子，可程序设定其定义 请参见参数［F-01～F-06］ 控 制 信 号 PUL 频率脉冲输入信号0KHz-50KHz 幅值8～24V TA,TB,TC 输出信号1 （TA-TC）常开,（TB-TC）常闭(可程序设定动作对象) Y1 输出信号2 集电极输出，可程序设定动作对象 输出信号 Y2 输出信号3 集电极输出，可程序设定动作对象 GND 输入公共端 +10V信号电源 最大输出+10V/50mA -10V信号电源 最大输出-10V/50mA VS1 电压输入信号 （VS1）端口0V～10V VS2 电压输入信号 （VS2）端口-10V～10V AS 电流输入信...
