传动用短节距精密滚子链基本参数和尺寸_(摘自GBT_1243

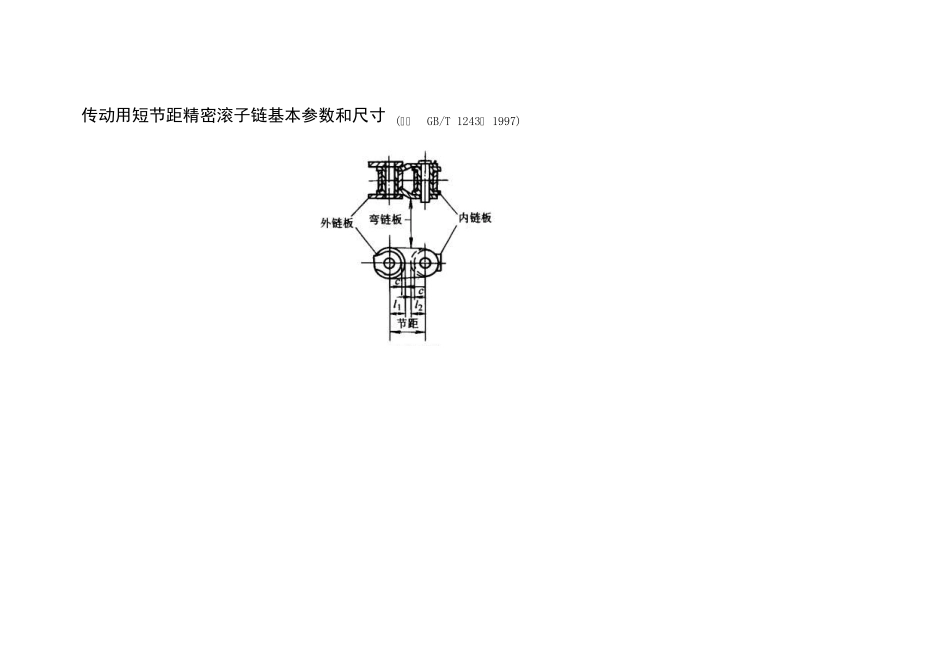

传动用短节距精密滚子链基本参数和尺寸_(摘自GBT_1243_第1页
1/7

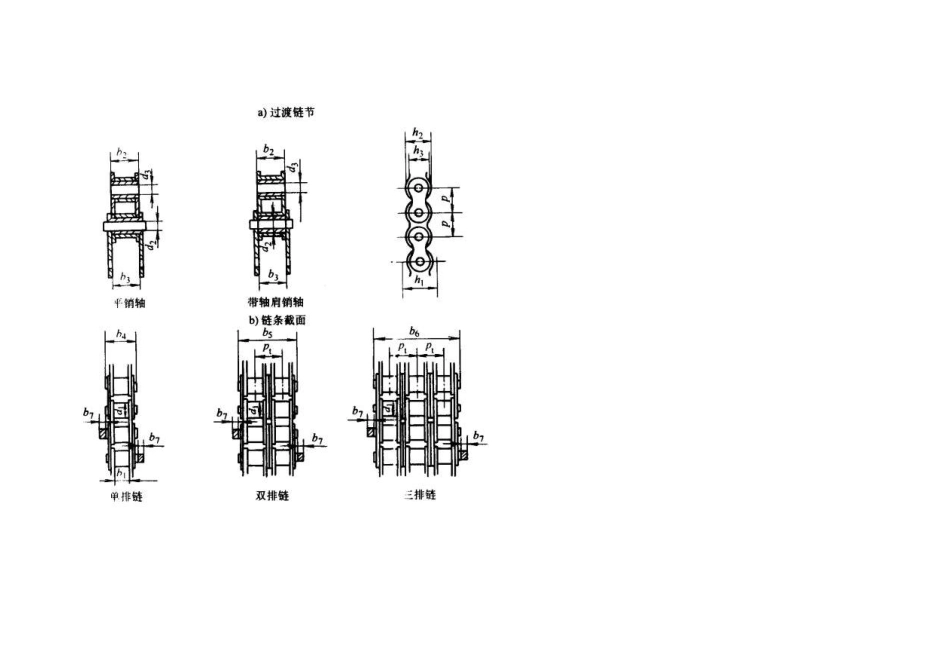

传动用短节距精密滚子链基本参数和尺寸_(摘自GBT_1243_第2页
2/7

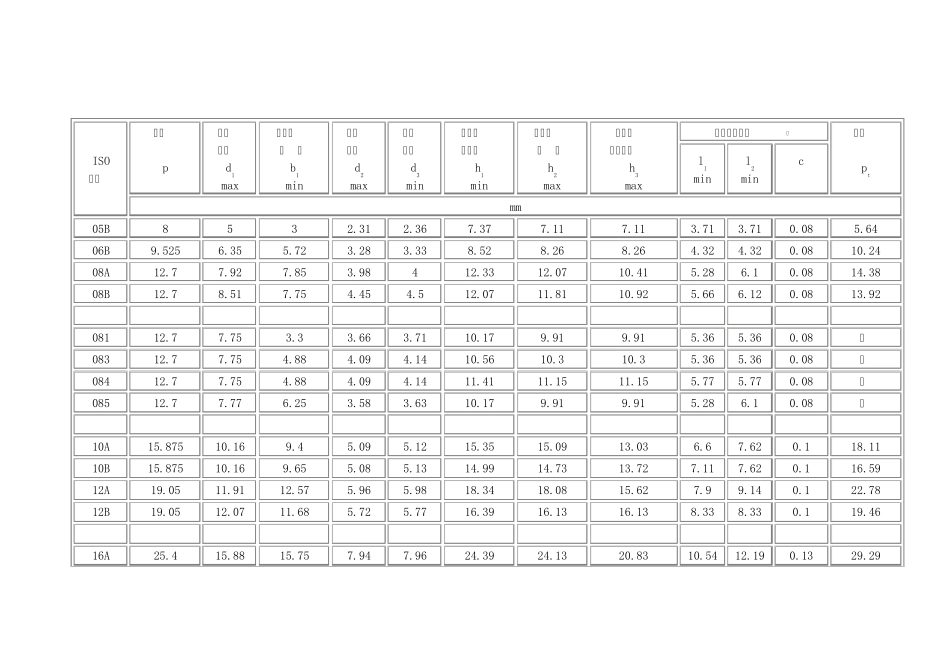

传动用短节距精密滚子链基本参数和尺寸_(摘自GBT_1243_第3页
3/7
传动用短节距精密滚子链基本参数和尺寸 (摘自GB/T 1243— 1997) ISO 链号 节距 p 滚子 直径 d1 max 内链节 内 宽 b1 min 销轴 直径 d2 max 套筒 孔径 d3 min 链条通 道高度 h1 min 内链板 高 度 h2 max 外或中 链板高度 h3 max 过渡链节尺寸① 排距 pt l1 min l2 min c mm 05B 8 5 3 2.31 2.36 7.37 7.11 7.11 3.71 3.71 0.08 5.64 06B 9.525 6.35 5.72 3.28 3.33 8.52 8.26 8.26 4.32 4.32 0.08 10.24 08A 12.7 7.92 7.85 3.98 4 12.33 12.07 10.41 5.28 6.1 0.08 14.38 08B 12.7 8.51 7.75 4.45 4.5 12.07 11.81 10.92 5.66 6.12 0.08 13.92 081 12.7 7.75 3.3 3.66 3.71 10.17 9.91 9.91 5.36 5.36 0.08 — 083 12.7 7.75 4.88 4.09 4.14 10.56 10.3 10.3 5.36 5.36 0.08 — 084 12.7 7.75 4.88 4.09 4.14 11.41 11.15 11.15 5.77 5.77 0.08 — 085 12.7 7.77 6.25 3.58 3.63 10.17 9.91 9.91 5.28 6.1 0.08 — 10A 15.875 10.16 9.4 5.09 5.12 15.35 15.09 13.03 6.6 7.62 0.1 18.11 10B 15.875 10.16 9.65 5.08 5.13 14.99 14.73 13.72 7.11 7.62 0.1 16.59 12A 19.05 11.91 12.57 5.96 5.98 18.34 18.08 15.62 7.9 9.14 0.1 22.78 12B 19.05 12.07 11.68 5.72 5.77 16.39 16.13 16.13 8.33 8.33 0.1 19.46 16A 25.4 15.88 15.75 7.94 7.96 24.39 24.13 20.83 10.54 12.19 0.13 29.29 16B 25.4 15.88 17.02 8.28 8.33 21.34 21.08 21.08 11.15 11.15 0.13 31.88 20A 31.75 19.05 18.9 9.54 9.56 30.48 30.18 26.04 13.16 15.24 0.15 35.76 20B 31.75 19.05 19.56 10.19 10.24 26.68 26.42 26.42 13.89 13.89 0.15 36.45 24A 38.1 22.23 25.22 11.11 11.14 36.55 36.2 31.24 15.8 18.26 0.18 45.44 24B 38.1 25.4 25.4 14.63 14.68 33.73 33.4 33.4 17.55 17.55 0.18 48.36 28A 44.45 25.4 25.22 12.71 12.74 42.67 42.24 36.45 18.42 21.31 0.2 48.87 28B 44.45 27.94 30.99 15.9 15.95 37.46 37.08 37.08 19.51 19.51 0.2 59.56 32A 50.8 28.58 31.55 14.29 14.31 48.74 48.26 41.66 21.03 24.33 0.2...
