传动轴加工工艺设计

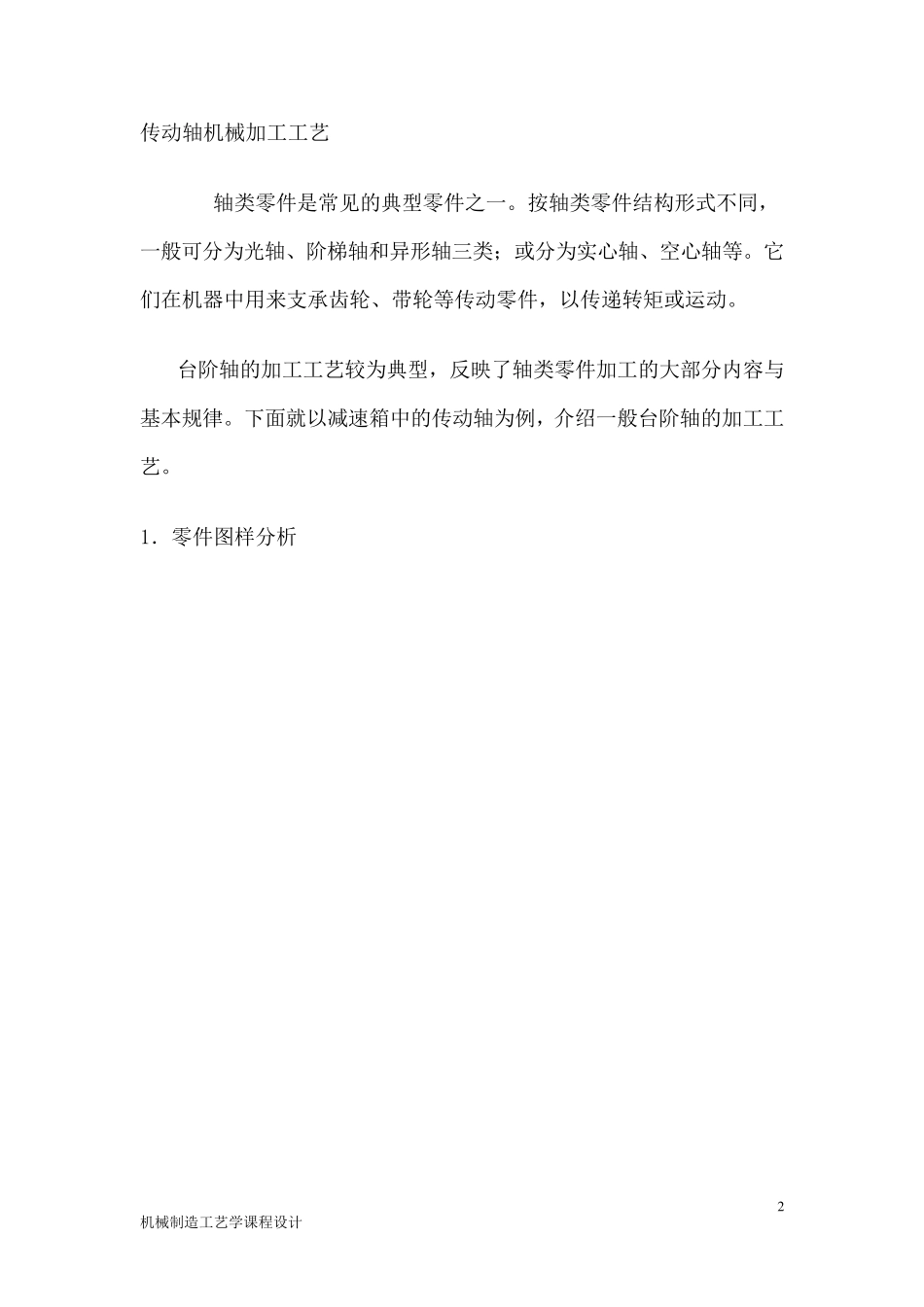

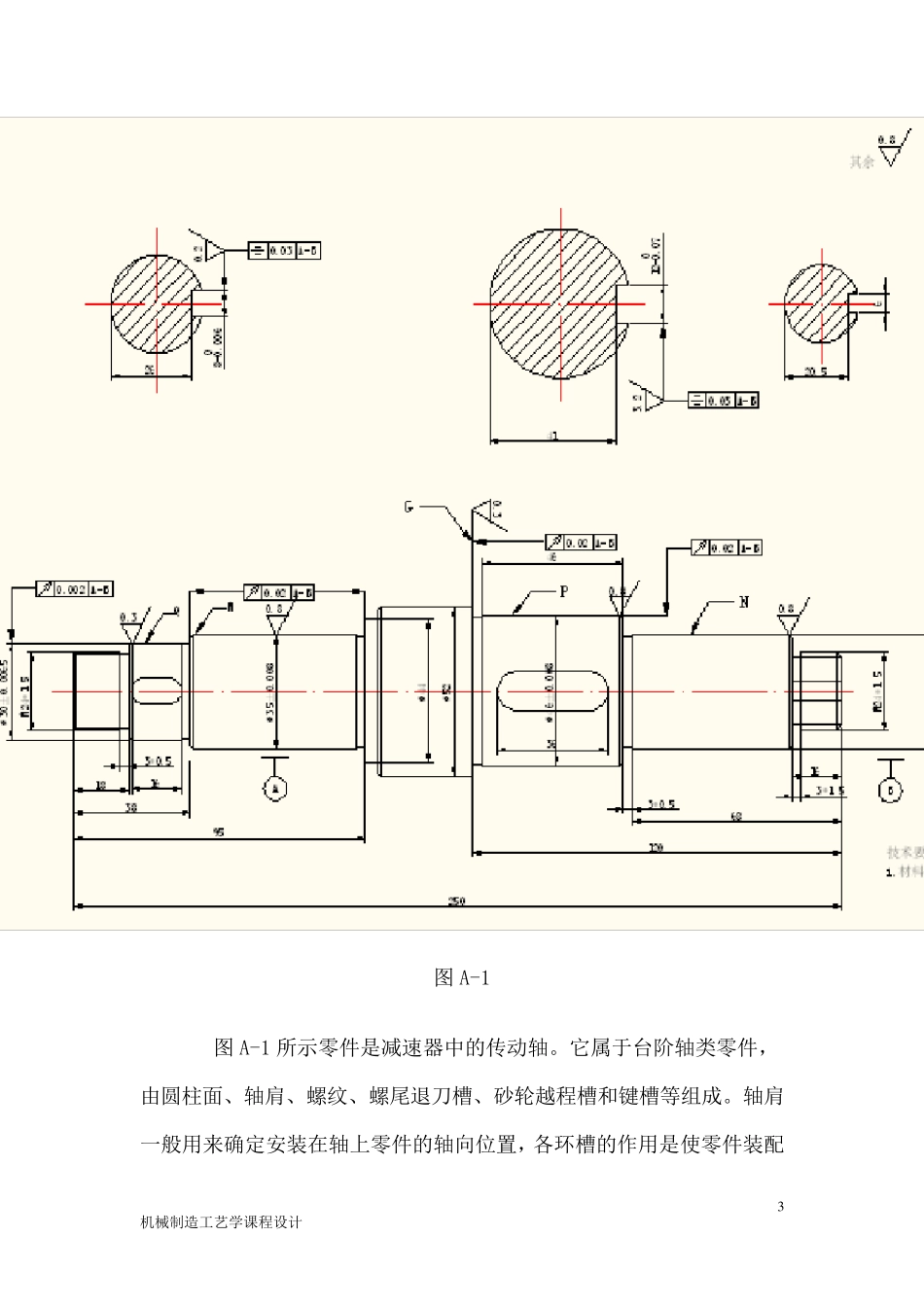

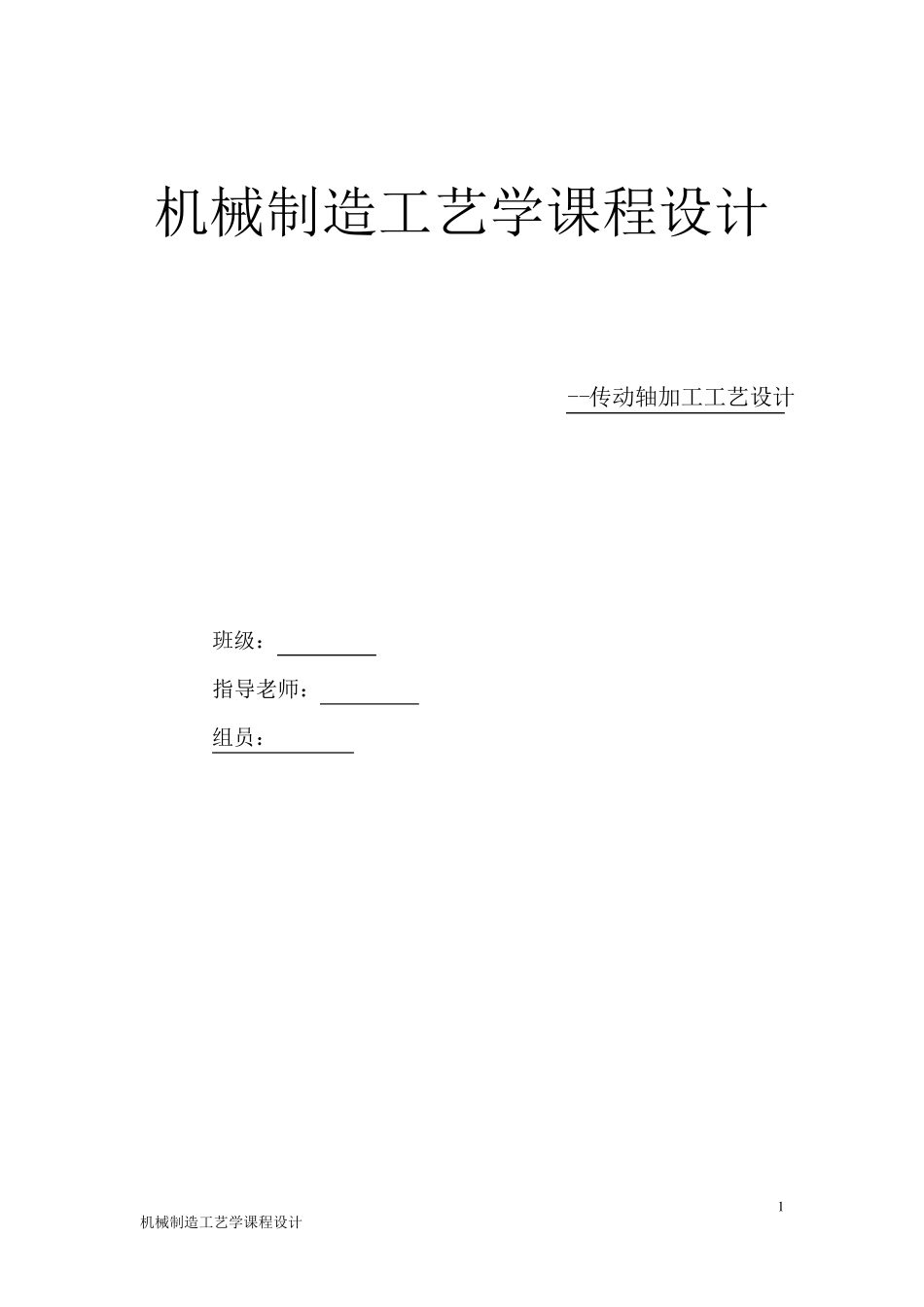

1 机械制造工艺学课程设计 机械制造工艺学课程设计 --传动轴加工工艺设计 班级： 指导老师： 组员： 2 机械制造工艺学课程设计 传动轴机械加工工艺 轴类零件是常见的典型零件之一。按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。 台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。 1．零件图样分析 3 机械制造工艺学课程设计 图A-1 图A-1 所示零件是减速器中的传动轴。它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配 4 机械制造工艺学课程设计 时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。 根据工作性能与条件，该传动轴图样(图A-1)规定了主要轴颈M，N，外圆P、Q 以及轴肩 G、H、I 有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。这些技术要求必须在加工中给予保证。因此，该传动轴的关键工序是轴颈M、N 和外圆P、Q 的加工。 毛坯图 2．确定毛坯 该传动轴材料为 45 钢，因其属于一般传动轴，故选 45 钢可满足其要求。 5 机械制造工艺学课程设计 本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm 的热轧圆钢作毛坯。 3．确定主要表面的加工方法 传动轴大都是回转表面，主要采用车削与外圆磨削成形。由于该传动轴的主要表面M、N、P、Q 的公差等级(IT6)较高，表面粗糙度Ra值(Ra=0.8 um)较小，故车削后还需磨削。外圆表面的加工方案(参考表A-3)可为： 粗车→半精车→磨削。 6 机械制造工艺学课程设计 4．确定定位基准 合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线 A-B 均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。 粗基准采用热轧圆钢的毛坯外圆。中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆，车端面、钻中心孔。但必须注意，一般不能用毛坯外圆装夹两次钻两端中心孔，而应该以毛坯外圆作...
