传导骚扰抗扰度(CS)测试

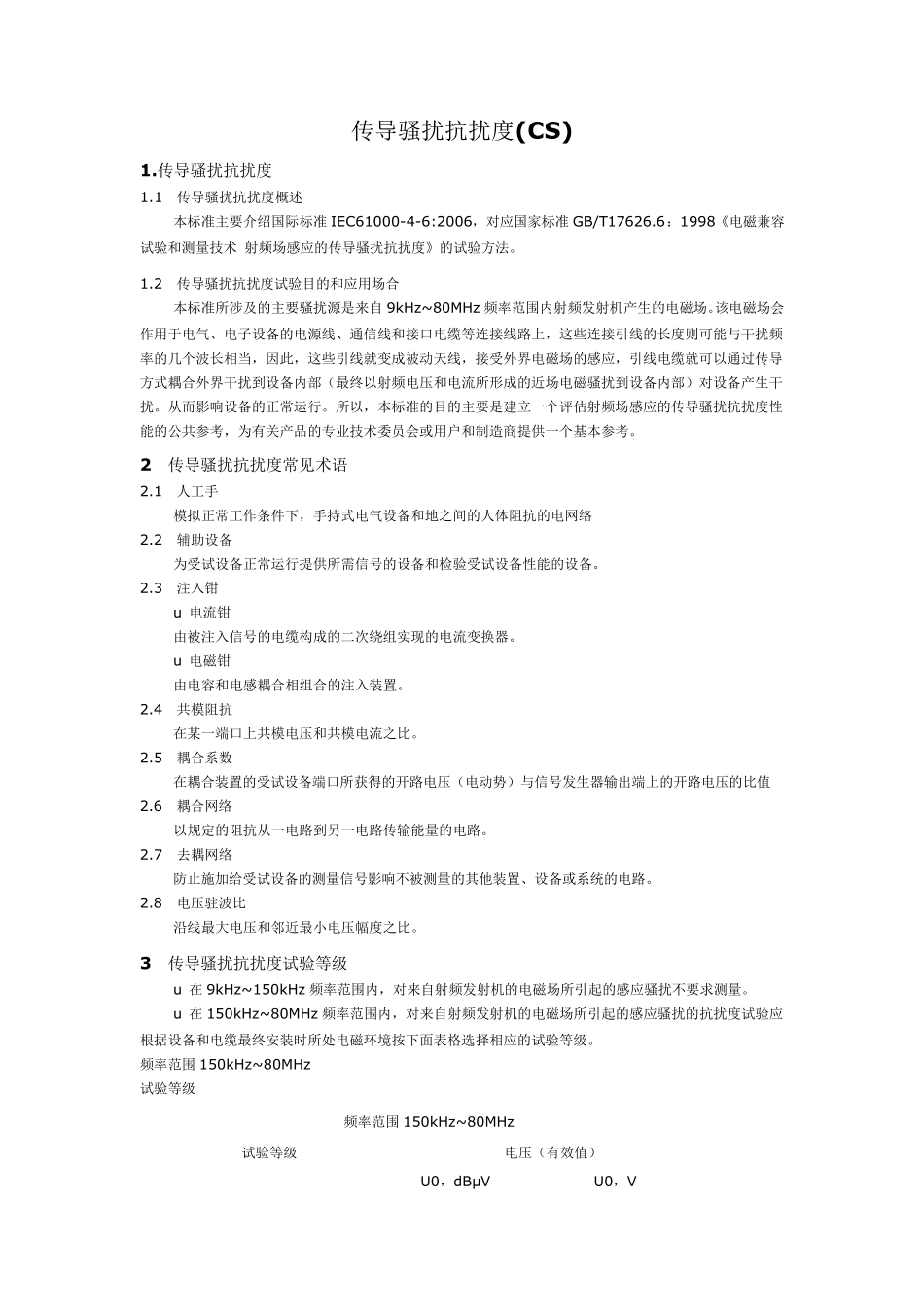

传导骚扰抗扰度(CS)测试_第1页
1/9
传导骚扰抗扰度(CS)测试_第2页
2/9
传导骚扰抗扰度(CS)测试_第3页
3/9
传导骚扰抗扰度(CS) 1.传导骚扰抗扰度 1.1 传导骚扰抗扰度概述 本标准主要介绍国际标准IEC61000-4-6:2006,对应国家标准GB/T17626.6:1998《电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度》的试验方法。 1.2 传导骚扰抗扰度试验目的和应用场合 本标准所涉及的主要骚扰源是来自9kHz~80MHz 频率范围内射频发射机产生的电磁场。该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上,这些连接引线的长度则可能与干扰频率的几个波长相当,因此,这些引线就变成被动天线,接受外界电磁场的感应,引线电缆就可以通过传导方式耦合外界干扰到设备内部(最终以射频电压和电流所形成的近场电磁骚扰到设备内部)对设备产生干扰。从而影响设备的正常运行。所以,本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考,为有关产品的专业技术委员会或用户和制造商提供一个基本参考。 2 传导骚扰抗扰度常见术语 2.1 人工手 模拟正常工作条 件 下 ,手持 式电气设备和地 之 间 的人体 阻 抗的电网 络 2.2 辅 助 设备 为受试设备正常运行提供所需 信号 的设备和检 验受试设备性能的设备。 2.3 注 入 钳 u 电流钳 由 被注 入 信号 的电缆构 成的二 次 绕 组 实 现 的电流变换 器 。 u 电磁钳 由 电容和电感耦合相组 合的注 入 装 置 。 2.4 共模阻 抗 在 某 一端 口上共模电压和共模电流之 比 。 2.5 耦合系 数 在 耦合装 置 的受试设备端 口所获 得 的开 路电压(电动势 )与信号 发生器 输 出 端 上的开 路电压的比 值 2.6 耦合网 络 以规 定 的阻 抗从一电路到另 一电路传输 能量的电路。 2.7 去 耦网 络 防 止 施 加 给 受试设备的测量信号 影响不 被测量的其 他 装 置 、设备或系 统 的电路。 2.8 电压驻 波比 沿 线最大 电压和邻 近最小 电压幅 度之 比 。 3 传导骚扰抗扰度试验等级 u 在 9kHz~150kHz 频率范围内,对来自射频发射机的电磁场所引起 的感应骚扰不 要求 测量。 u 在 150kHz~80MHz 频率范围内,对来自射频发射机的电磁场所引起 的感应骚扰的抗扰度试验应根 据 设备和电缆最终安 装 时 所处 电磁环 境 按 下 面 表 格 选 择 相应的试验等级 。 频率范围150kHz~80MHz 试验等级 频率范围150kHz~80MHz 试验等级 电压(有效 值 ...
