传输故障排除案例集锦(HUAWEI)

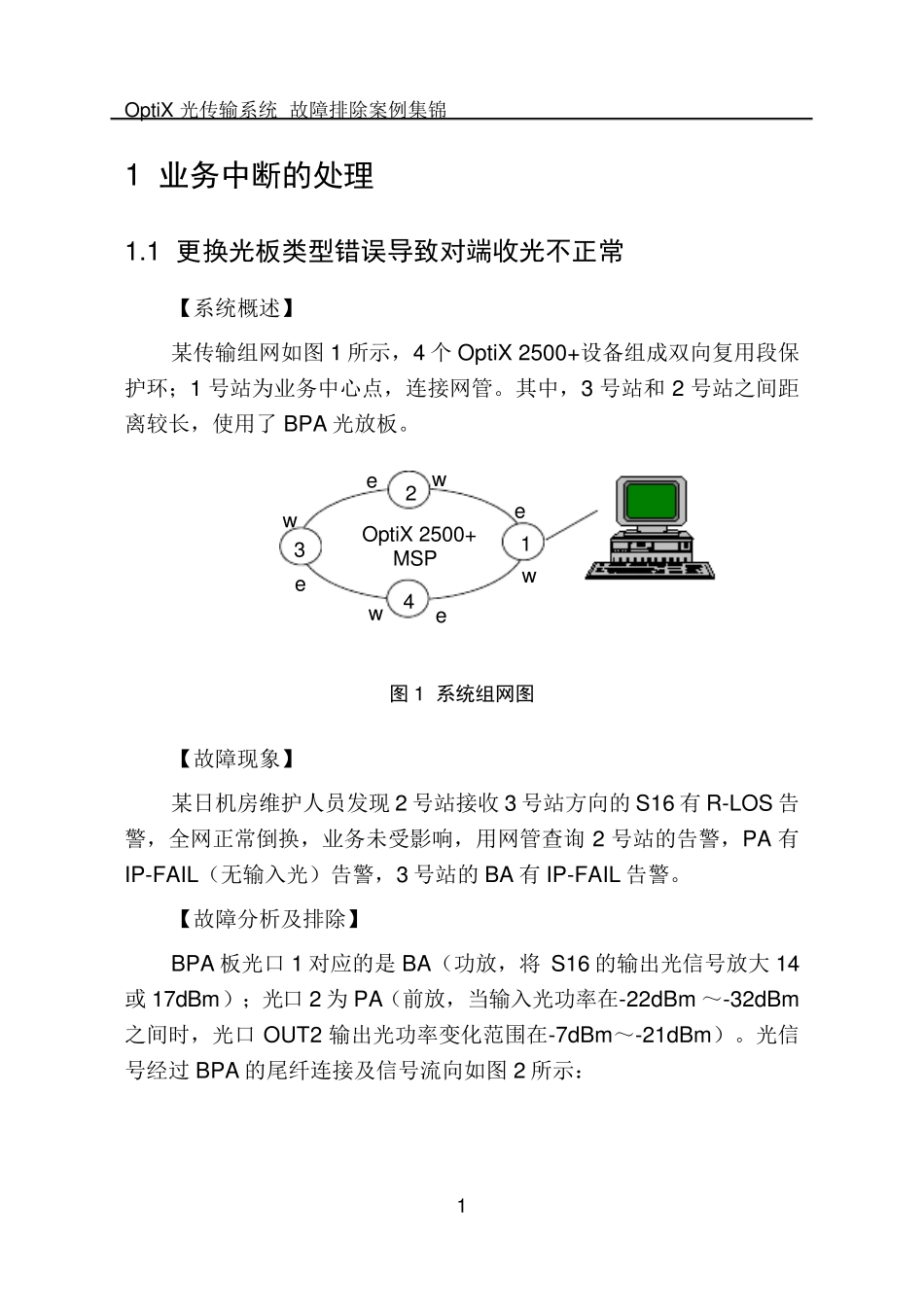

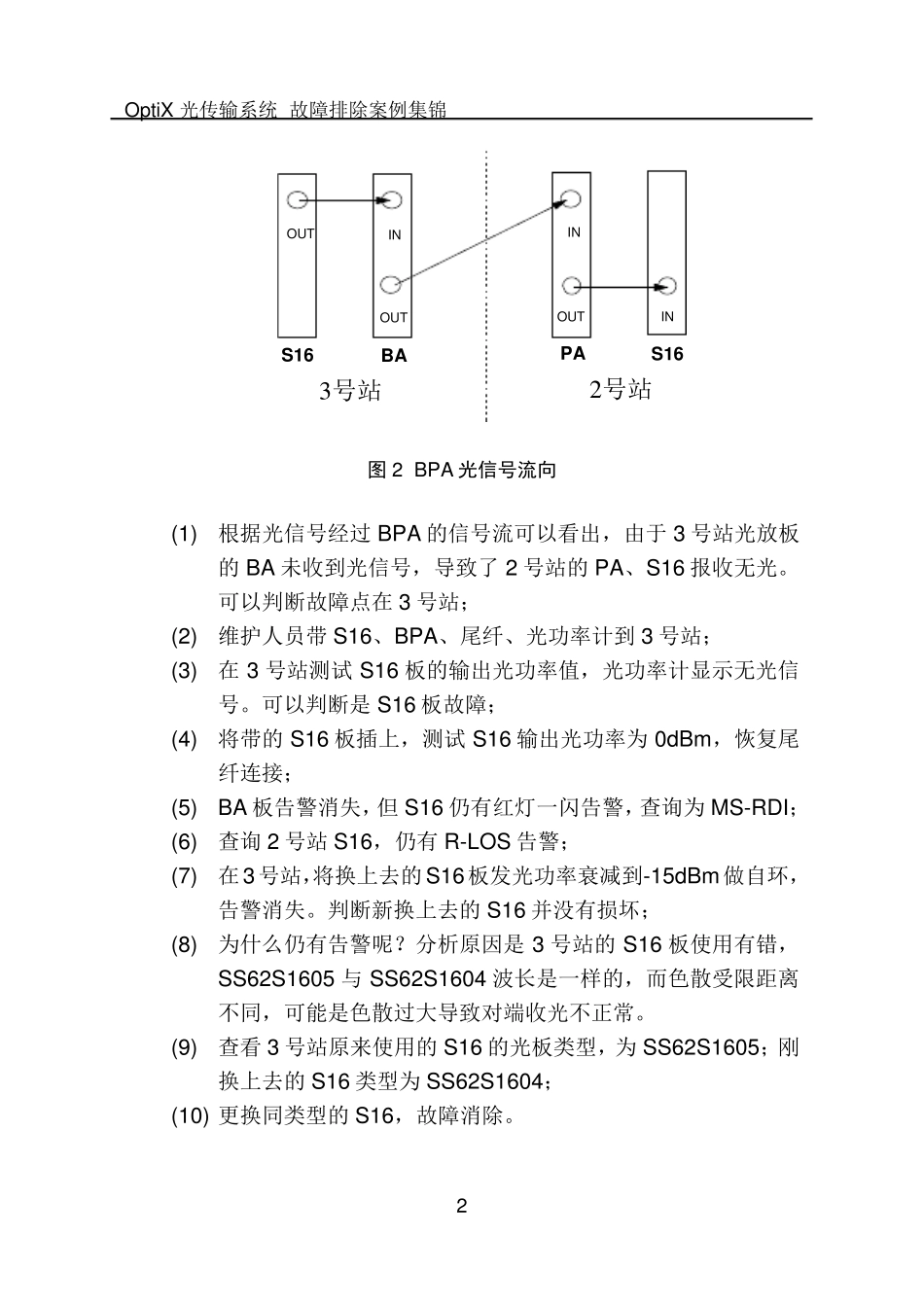

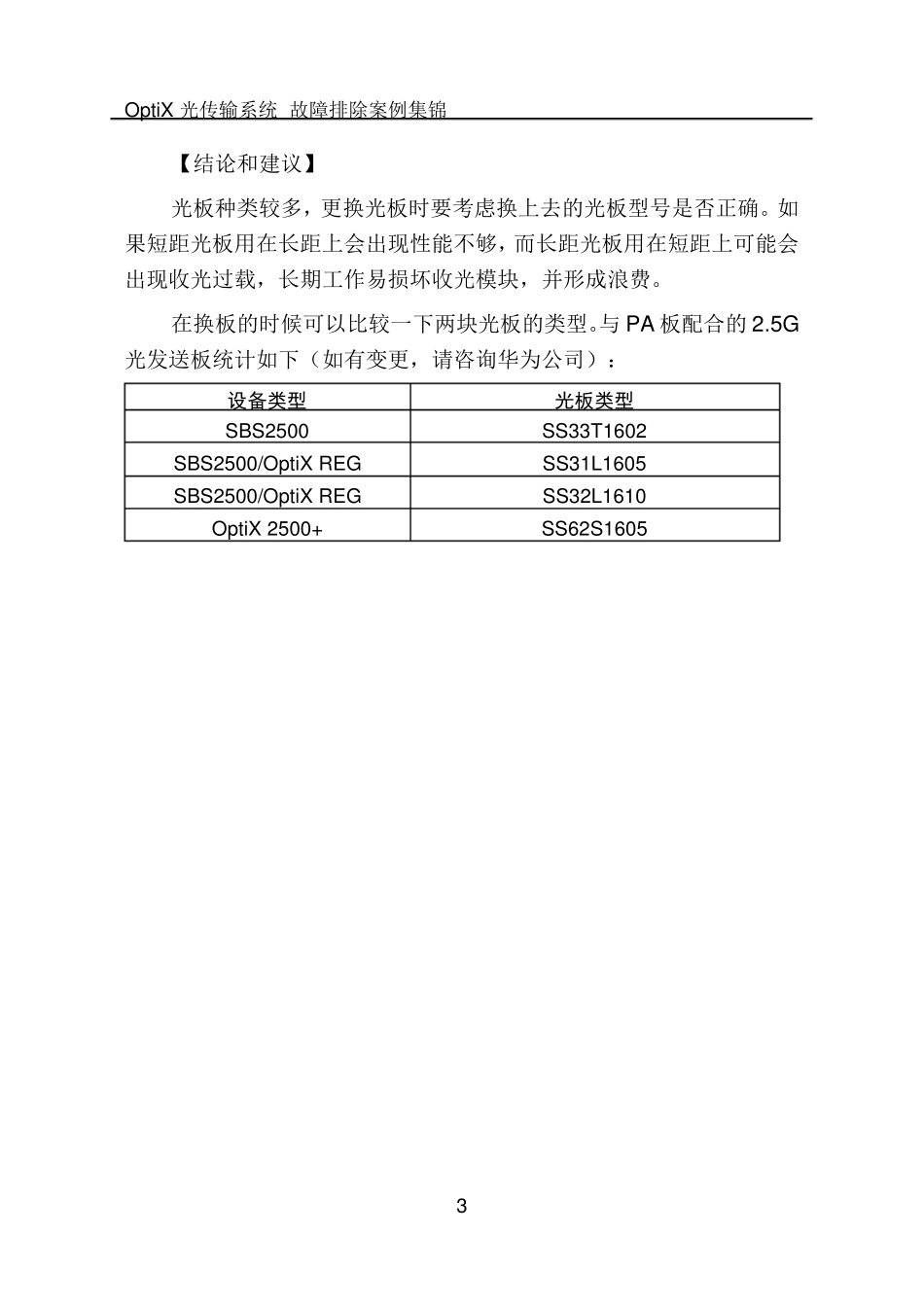

OptiX 光传输系统 故障排除案例集锦 1 1 业务中断的处理 1.1 更换光板类型错误导致对端收光不正常 【系统概述】 某传输组网如图1 所示，4 个OptiX 2500+设备组成双向复用段保护环；1 号站为业务中心点，连接网管。其中，3 号站和 2 号站之间距离较长，使用了 BPA 光放板。 1wMSPOptiX 2500+234eeeewww 图 1 系统组网图 【故障现象】 某日机房维护人员发现 2 号站接收 3 号站方向的 S16 有 R-LOS 告警，全网正常倒换，业务未受影响，用网管查询 2 号站的告警，PA 有IP-FAIL（无输入光）告警，3 号站的 BA 有 IP-FAIL 告警。 【故障分析及排除】 BPA 板光口 1 对应的是 BA（功放，将 S16 的输出光信号放大 14或 17dBm）；光口 2 为PA（前放，当输入光功率在-22dBm ～-32dBm之间时，光口 OUT2 输出光功率变化范围在-7dBm～-21dBm）。光信号经过 BPA 的尾纤连接及信号流向如图2 所示： OptiX 光传输系统 故障排除案例集锦 2 INOUT INS16BAPAS16OUTOUT IN3号站2号站 图2 BPA 光信号流向 (1) 根据光信号经过BPA 的信号流可以看出，由于3 号站光放板的BA 未收到光信号，导致了2 号站的PA、S16 报收无光。可以判断故障点在 3 号站； (2) 维护人员带 S16、BPA、尾纤、光功率计到3 号站； (3) 在 3 号站测试 S16 板的输出光功率值，光功率计显示无光信号。可以判断是 S16 板故障； (4) 将带的S16 板插上，测试 S16 输出光功率为 0dBm，恢复尾纤连接； (5) BA 板告警消失，但 S16 仍有红灯一闪告警，查询为 MS-RDI； (6) 查询 2 号站S16，仍有 R-LOS 告警； (7) 在3号站，将换上去的S16板发光功率衰减到-15dBm做自环，告警消失。判断新换上去的S16 并没有损坏； (8) 为什么仍有告警呢？分析原因是 3 号站的S16 板使用有错， SS62S1605 与 SS62S1604 波长是一样的，而色散受限距离不同，可能是色散过大导致对端收光不正常。 (9) 查看3 号站原来使用的S16 的光板类型，为 SS62S1605；刚换上去的S16 类型为 SS62S1604； (10) 更换同类型的S16，故障消除。 OptiX 光传输系统 故障排除案例集锦 3 【结论和建议】 光板种类较多，更换光板时要考虑换上去的光板型号是否正确。如果短距光板用在长距上会出现性能不够，而长距光板用在短距上可能会出现收光过载，长期工作易损坏收光模块，并形成浪费。 在换板的时候可以比较...
