伯努利方程实验报告

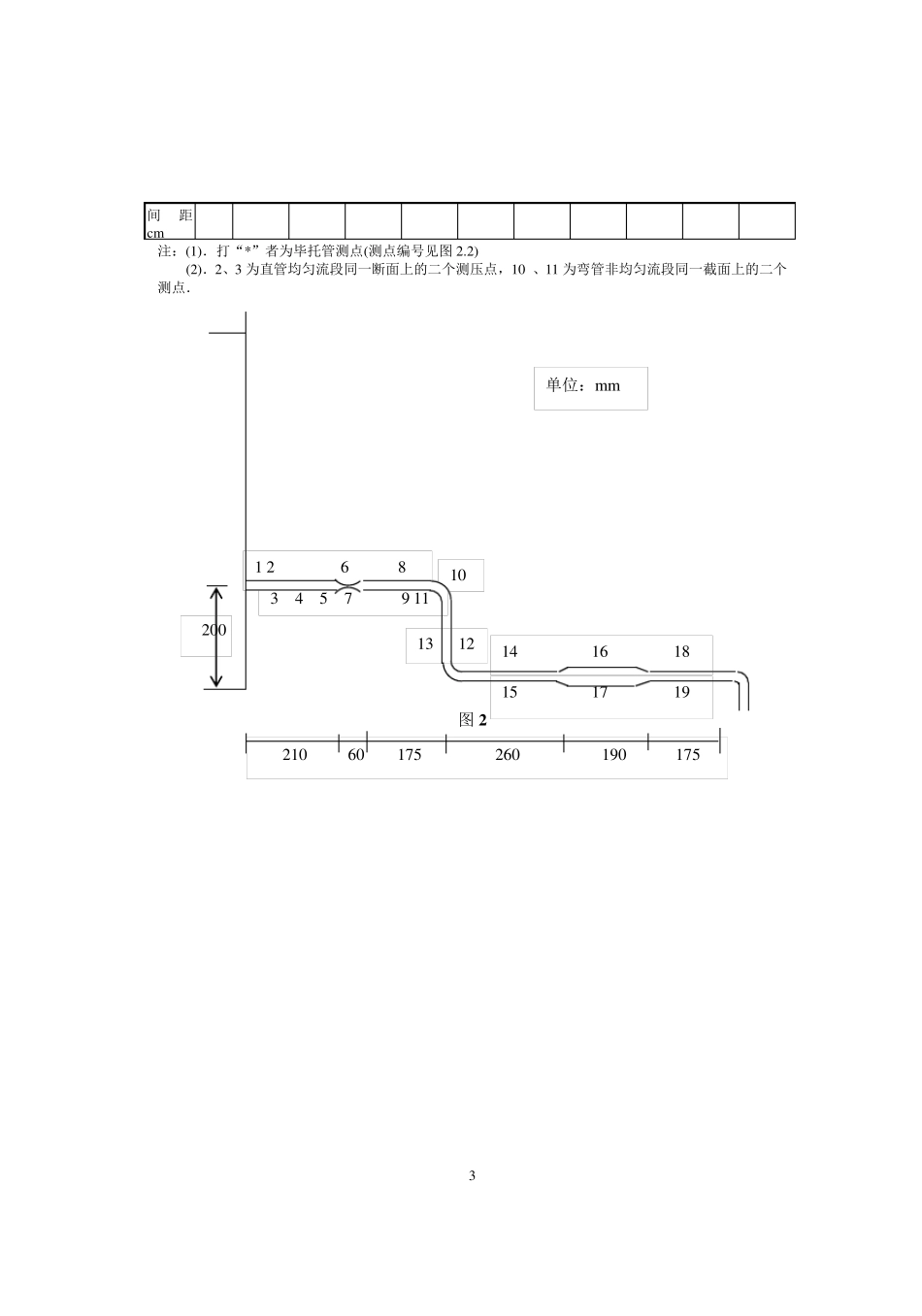

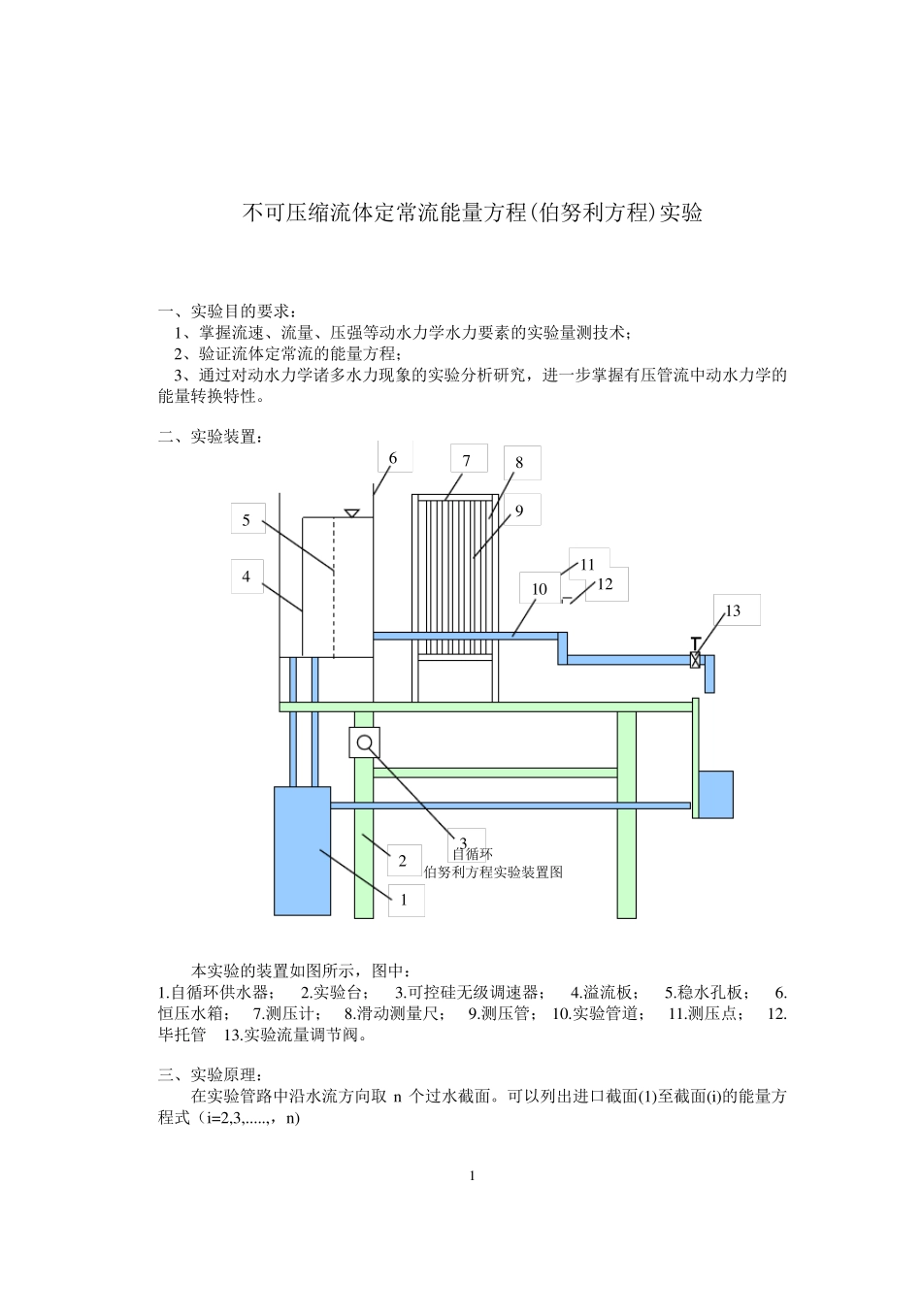

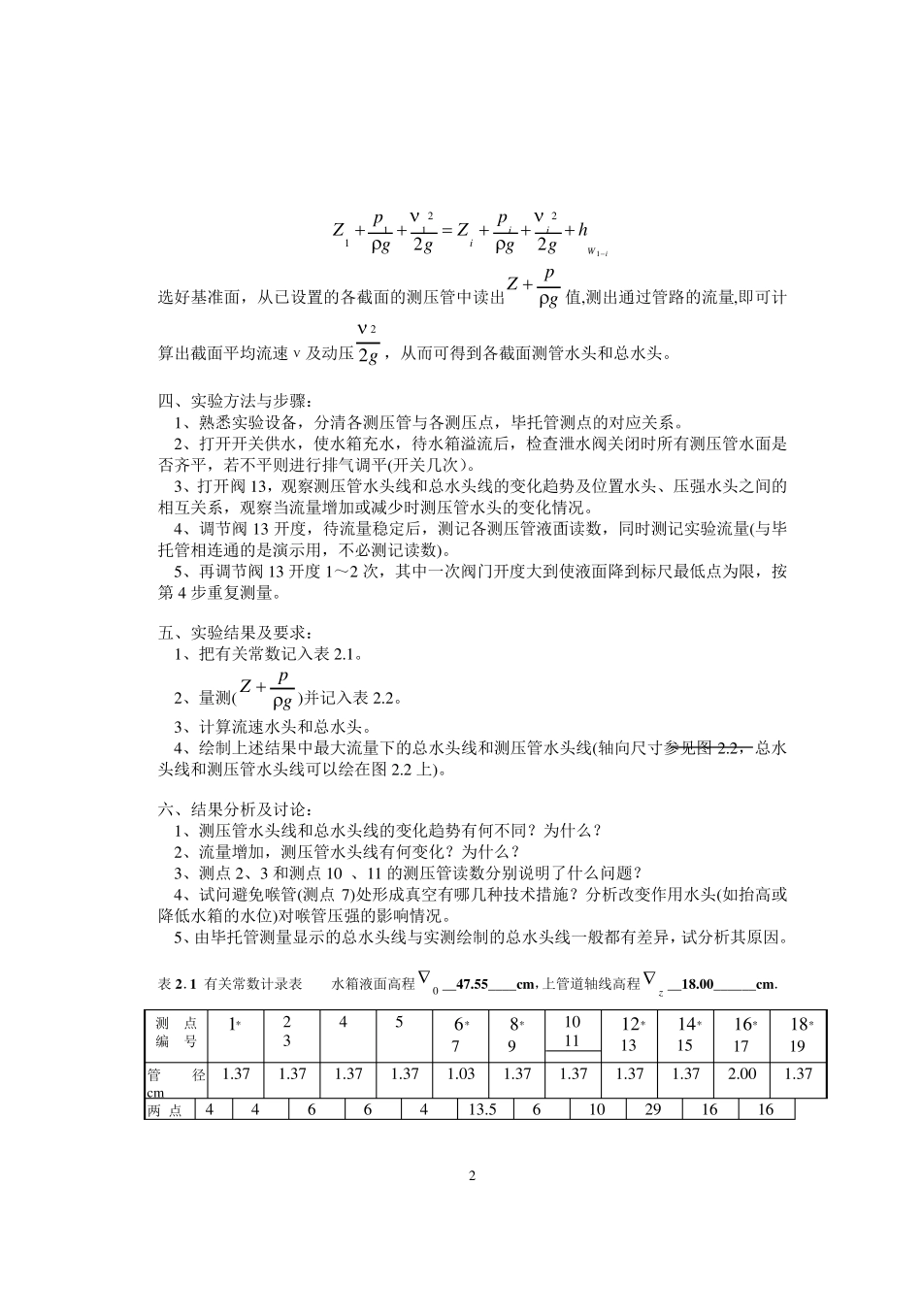

1 不可压缩流体定常流能量方程(伯努利方程)实验 一、实验目的要求： 1、掌握流速、流量、压强等动水力学水力要素的实验量测技术； 2、验证流体定常流的能量方程； 3、通过对动水力学诸多水力现象的实验分析研究，进一步掌握有压管流中动水力学的能量转换特性。 二、实验装置： 自循环 伯努利方程实验装置图 本实验的装置如图所示，图中： 1.自循环供水器； 2.实验台； 3.可控硅无级调速器； 4.溢流板； 5.稳水孔板； 6.恒压水箱； 7.测压计； 8.滑动测量尺； 9.测压管； 10.实验管道； 11.测压点； 12.毕托管 13.实验流量调节阀。 三、实验原理： 在实验管路中沿水流方向取 n 个过水截面。可以列出进口截面(1)至截面(i)的能量方程式（i=2,3,.....,，n ) 12 11 1 2 3 4 5 6 7 8 9 10 13 2 WihggpZggpZiii12222111 选好基准面，从已设置的各截面的测压管中读出gpZ值,测出通过管路的流量,即可计算出截面平均流速ν及动压g22，从而可得到各截面测管水头和总水头。 四、实验方法与步骤： 1、熟悉实验设备，分清各测压管与各测压点，毕托管测点的对应关系。 2、打开开关供水，使水箱充水，待水箱溢流后，检查泄水阀关闭时所有测压管水面是否齐平，若不平则进行排气调平(开关几次）。 3、打开阀 13，观察测压管水头线和总水头线的变化趋势及位置水头、压强水头之间的相互关系，观察当流量增加或减少时测压管水头的变化情况。 4、调节阀 13 开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量(与毕托管相连通的是演示用，不必测记读数)。 5、再调节阀 13 开度 1～2 次，其中一次阀门开度大到使液面降到标尺最低点为限，按第 4 步重复测量。 五、实验结果及要求： 1、把有关常数记入表 2.1。 2、量测(gpZ)并记入表 2.2。 3、计算流速水头和总水头。 4、绘制上述结果中最大流量下的总水头线和测压管水头线(轴向尺寸参见图 2.2，总水头线和测压管水头线可以绘在图 2.2 上)。 六、结果分析及讨论： 1、测压管水头线和总水头线的变化趋势有何不同？为什么？ 2、流量增加，测压管水头线有何变化？为什么？ 3、测点 2、3 和测点 10 、11 的测压管读数分别说明了什么问题？ 4、试问避免喉管(测点 7)处形成真空有哪几种技术措施？分析改变作用水头(如抬高或降低水箱的水位)对喉管压强的影响情况。 5、由毕托管测量显示的总水头线与实测...
