伸缩缝安装施工技术交底

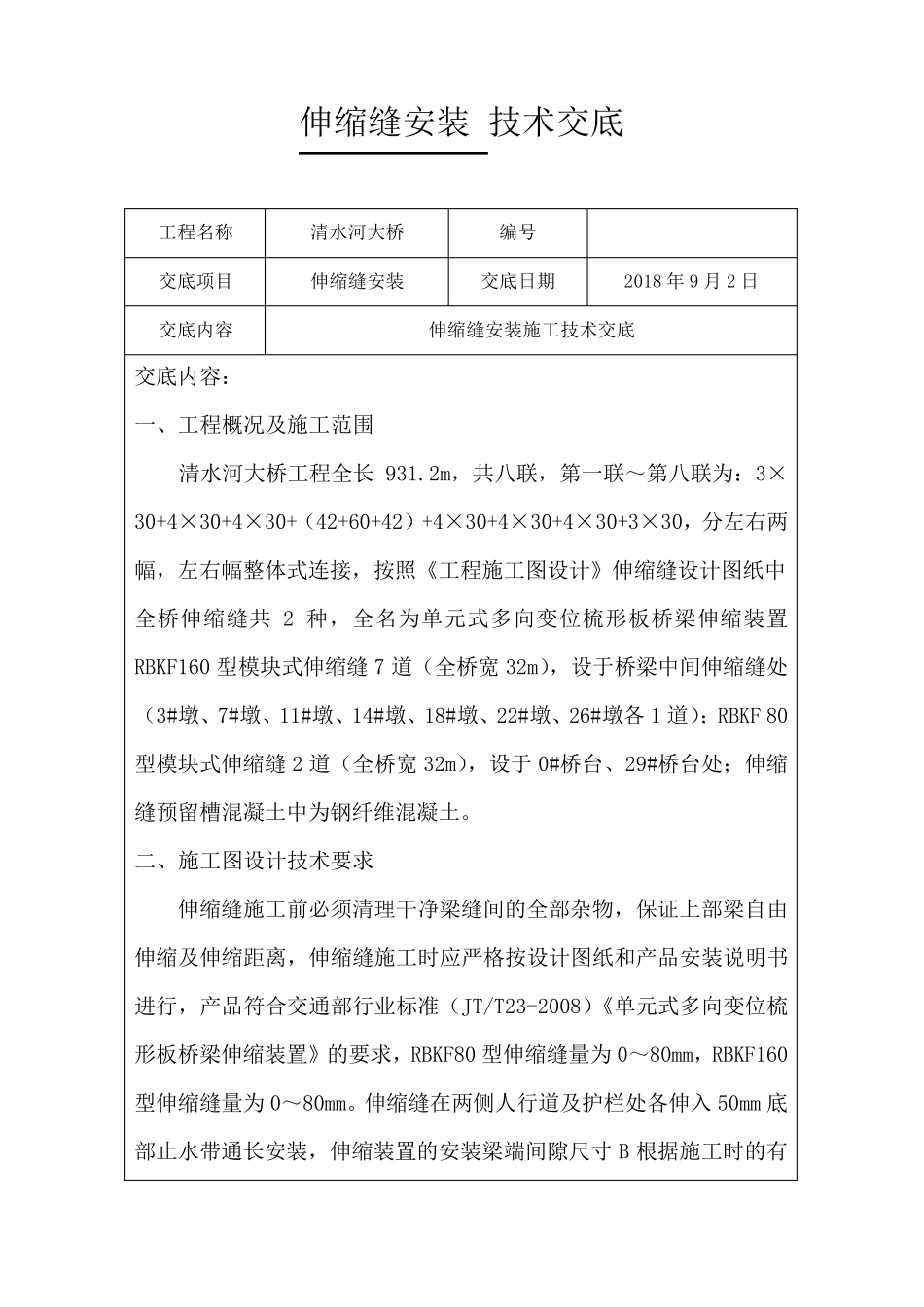

伸缩缝安装 技术交底 工程名称 清水河大桥 编号 交底项目 伸缩缝安装 交底日期 2018 年9 月2 日 交底内容 伸缩缝安装施工技术交底 交底内容： 一、工程概况及施工范围 清水河大桥工程全长931.2m，共八联，第一联～第八联为：3×30+4×30+4×30+（42+60+42）+4×30+4×30+4×30+3×30，分左右两幅，左右幅整体式连接，按照《工程施工图设计》伸缩缝设计图纸中全桥伸缩缝共2 种，全名为单元式多向变位梳形板桥梁伸缩装置RBKF160 型模块式伸缩缝7 道（全桥宽 32m），设于桥梁中间伸缩缝处（3#墩、7#墩、11#墩、14#墩、18#墩、22#墩、26#墩各 1 道）；RBKF 80型模块式伸缩缝2 道（全桥宽 32m），设于 0#桥台、29#桥台处；伸缩缝预留槽混凝土中为钢纤维混凝土。 二、施工图设计技术要求 伸缩缝施工前必须清理干净梁缝间的全部杂物，保证上部梁自由伸缩及伸缩距离，伸缩缝施工时应严格按设计图纸和产品安装说明书进行，产品符合交通部行业标准（JT/T23-2008）《单元式多向变位梳形板桥梁伸缩装置》的要求，RBKF80 型伸缩缝量为0～80mm，RBKF160型伸缩缝量为0～80mm。伸缩缝在两侧人行道及护栏处各伸入 50mm 底部止水带通长安装，伸缩装置的安装梁端间隙尺寸 B 根据施工时的有效温度进行控制，安装伸缩缝时的温度确定(详见附图)。确保伸缩缝安装质量 三、工期要求 所有的伸缩缝需在桥面沥青摊铺结束后 15 天内完成。 四、施工工艺 1 施工前准备事项 施工前所有用于本工程的伸缩装置、辅料、设备、工具等均应运抵施工现场。所有上路施工设备都必须做好防滴漏措施。 在施工现场根据要求设置交通安全标志，设备工具和用料应放在指定的地点或区域，所有施工人员进入施工现场时应穿戴安全服、安全帽，注意文明施工。 2 画线、切割 根据桥梁设计要求，在伸缩装置的安装预留槽区上准确标出缝区边沿位置，并画出缝区的切割线。 画线时，如原有预埋槽尺寸小于图纸尺寸，应按图纸尺寸画线；如原有预埋槽尺寸大于图纸尺寸，应按原有预埋槽尺寸画线。并确认装置安装后两侧混凝土过渡段等宽。 根据上述的切割线进行切割缝区，切割时应保证槽口顺直,直线度满足1.5mm/m。切割完后切割线不得有肉眼可见的弯曲。 切割前，应用三米直尺检查沥青混凝土面层 的平 整 度，要求控制在 1.5mm 以 内。检查桥面铺装层 有无 破 裂 ，起 拱 或塌 陷 现象 。如发 现缝区边缘 处 沥青路面不平 ，应延 伸至 平 整...
