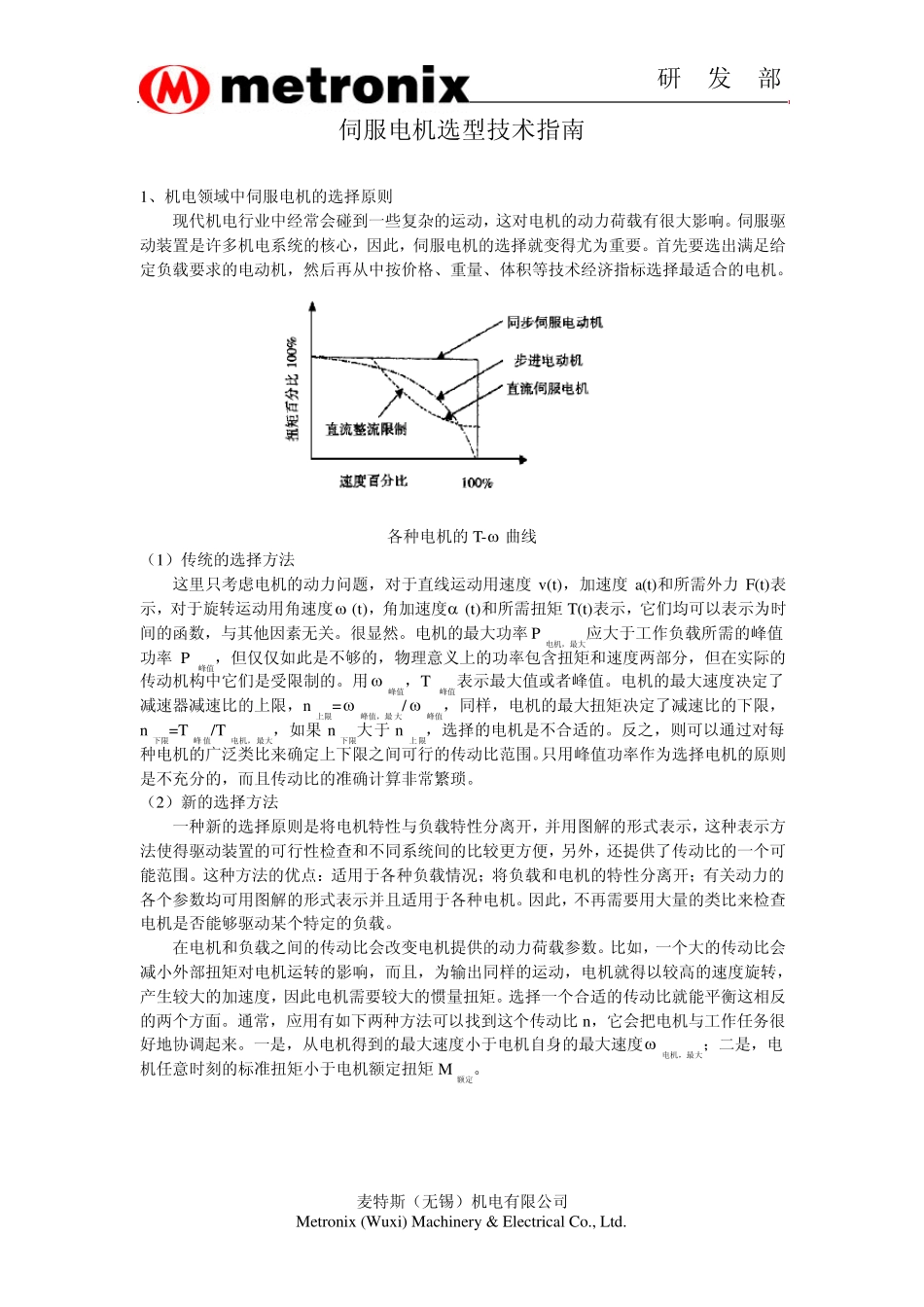

研 发 部 麦特斯（无锡）机电有限公司 Metronix (Wu x i) Machinery & Electrical Co., Ltd. 伺服电机选型技术指南 1、机电领域中伺服电机的选择原则 现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。伺服驱动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。首先要选出满足给定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。 各种电机的 T- 曲线 （1）传统的选择方法 这里只考虑电机的动力问题，对于直线运动用速度 v (t)，加速度 a(t)和所需外力 F(t)表示，对于旋转运动用角速度 (t)，角加速度 (t)和所需扭矩 T(t)表示，它们均可以表示为时间的函数，与其他因素无关。很显然。电机的最大功率 P电机，最大应大于工作负载所需的峰值功率 P峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的传动机构中它们是受限制的。用 峰值，T峰值表示最大值或者峰值。电机的最大速度决定了减速器减速比的上限，n上限=峰值，最大/ 峰值，同样，电机的最大扭矩决定了减速比的下限，n下限=T峰值/T电机，最大，如果 n下限大于 n上限，选择的电机是不合适的。反之，则可以通过对每种电机的广泛类比来确定上下限之间可行的传动比范围。只用峰值功率作为选择电机的原则是不充分的，而且传动比的准确计算非常繁琐。 （2）新的选择方法 一种新的选择原则是将电机特性与负载特性分离开，并用图解的形式表示，这种表示方法使得驱动装置的可行性检查和不同系统间的比较更方便，另外，还提供了传动比的一个可能范围。这种方法的优点：适用于各种负载情况；将负载和电机的特性分离开；有关动力的各个参数均可用图解的形式表示并且适用于各种电机。因此，不再需要用大量的类比来检查电机是否能够驱动某个特定的负载。 在电机和负载之间的传动比会改变电机提供的动力荷载参数。比如，一个大的传动比会减小外部扭矩对电机运转的影响，而且，为输出同样的运动，电机就得以较高的速度旋转，产生较大的加速度，因此电机需要较大的惯量扭矩。选择一个合适的传动比就能平衡这相反的两个方面。通常，应用有如下两种方法可以找到这个传动比 n，它会把电机与工作任务很好地协调起来。一是，从电机得到的最大速度小于电机自身的最大速度电机，最大；二是，电机任意时刻的标准扭矩小于电机额定扭矩 M额定。 研 发 部 麦特...
