低功耗芯片间串行媒体总线SLIMbus

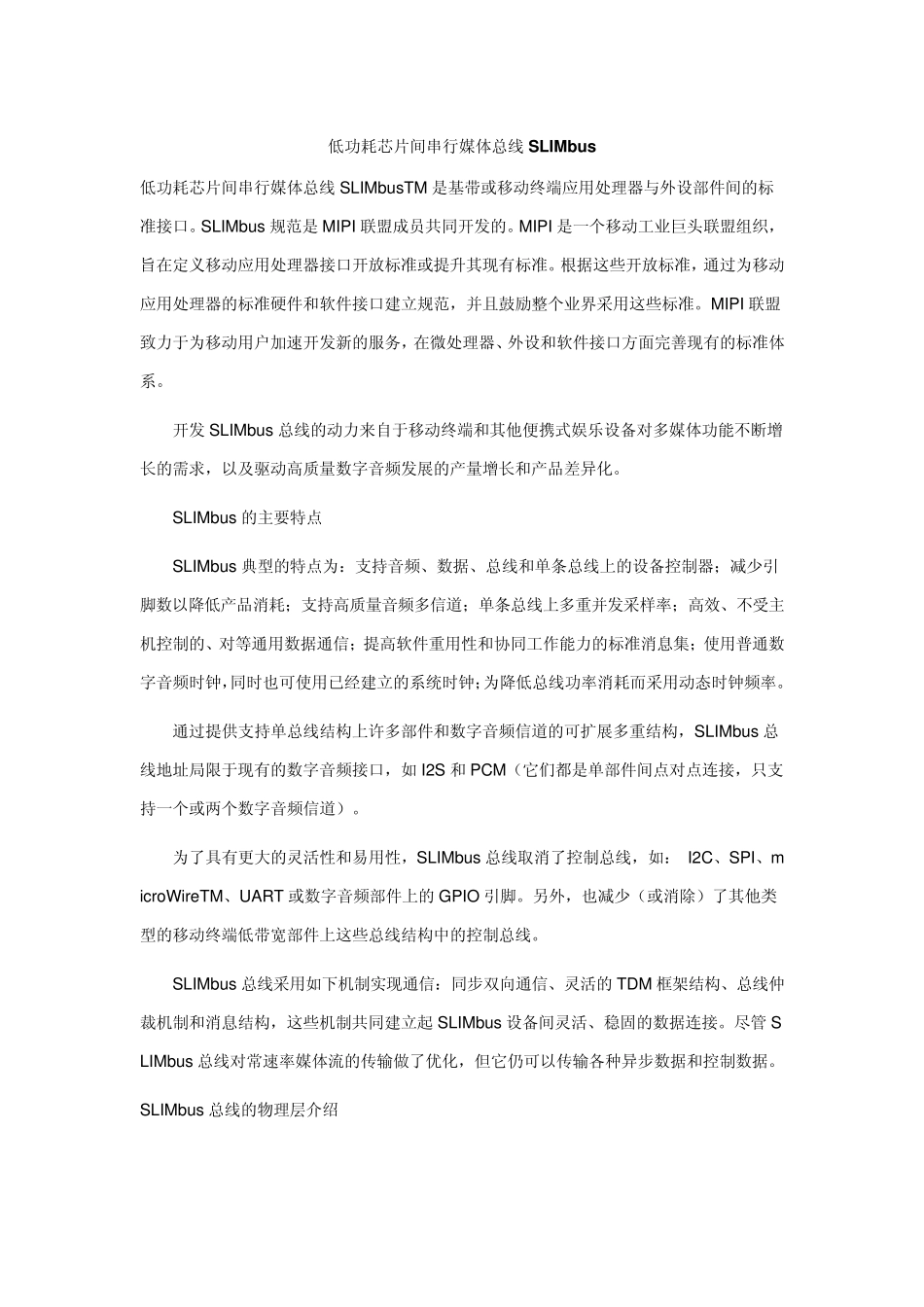

低功耗芯片间串行媒体总线SLIMbus_第1页
1/13

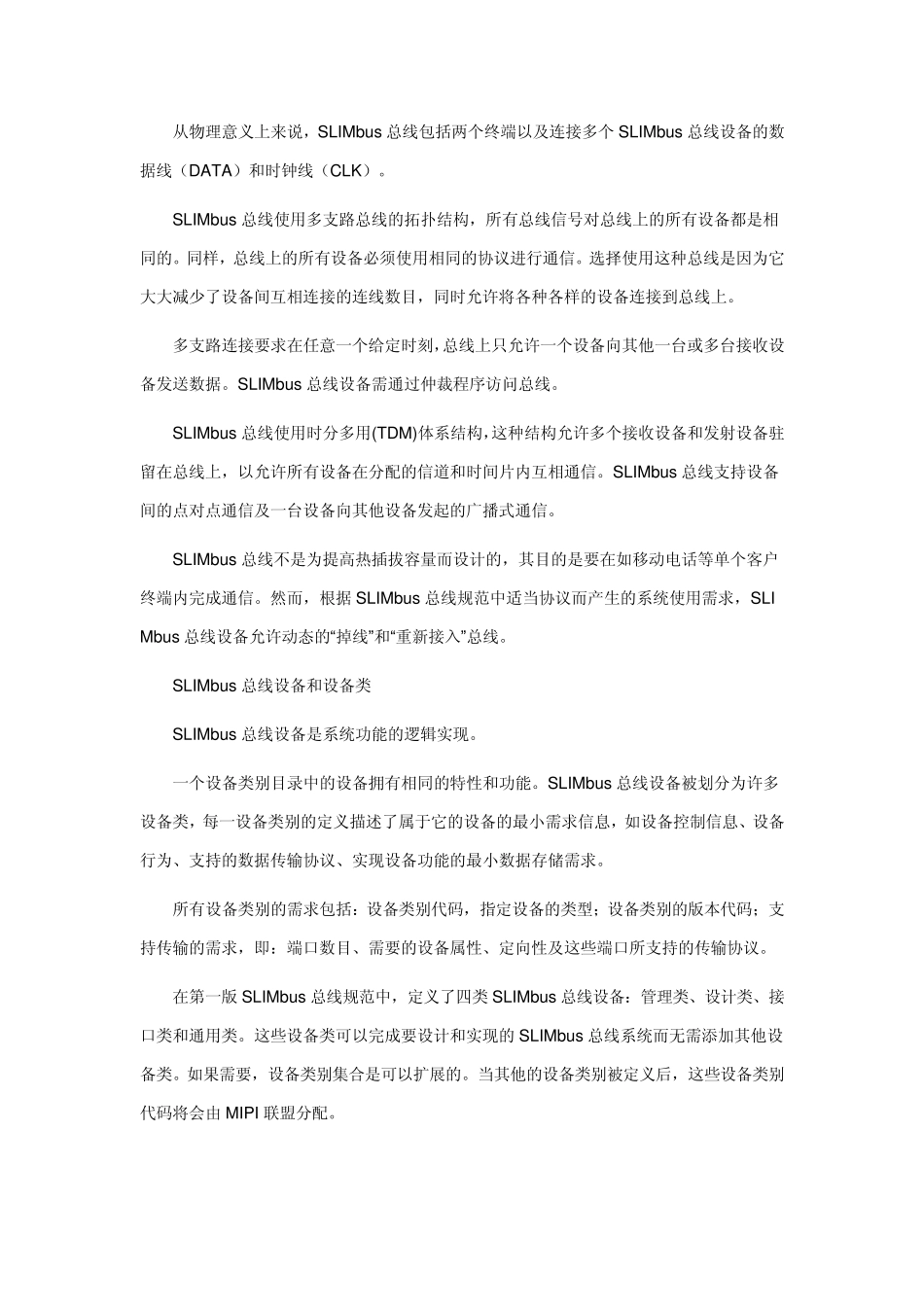

低功耗芯片间串行媒体总线SLIMbus_第2页
2/13

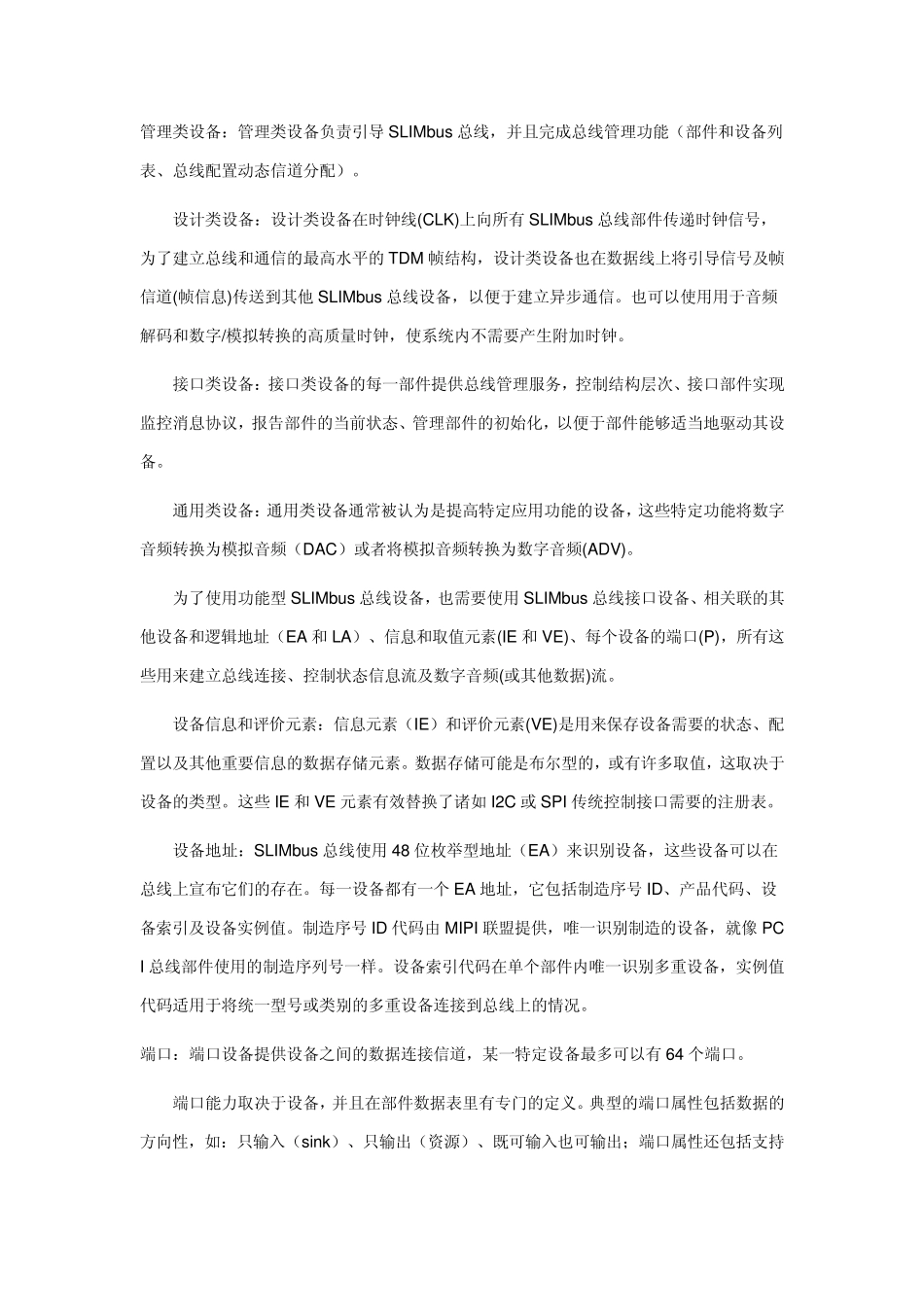

低功耗芯片间串行媒体总线SLIMbus_第3页
3/13
低功耗芯片间串行媒体总线SLIMbus 低功耗芯片间串行媒体总线SLIMbusTM 是基带或移动终端应用处理器与外设部件间的标准接口。SLIMbus 规范是MIPI 联盟成员共同开发的。MIPI 是一个移动工业巨头联盟组织,旨在定义移动应用处理器接口开放标准或提升其现有标准。根据这些开放标准,通过为移动应用处理器的标准硬件和软件接口建立规范,并且鼓励整个业界采用这些标准。MIPI 联盟致力于为移动用户加速开发新的服务,在微处理器、外设和软件接口方面完善现有的标准体系。 开发SLIMbus 总线的动力来自于移动终端和其他便携式娱乐设备对多媒体功能不断增长的需求,以及驱动高质量数字音频发展的产量增长和产品差异化。 SLIMbus 的主要特点 SLIMbus 典型的特点为:支持音频、数据、总线和单条总线上的设备控制器;减少引脚数以降低产品消耗;支持高质量音频多信道;单条总线上多重并发采样率;高效、不受主机控制的、对等通用数据通信;提高软件重用性和协同工作能力的标准消息集;使用普通数字音频时钟,同时也可使用已经建立的系统时钟;为降低总线功率消耗而采用动态时钟频率。 通过提供支持单总线结构上许多部件和数字音频信道的可扩展多重结构,SLIMbus 总线地址局限于现有的数字音频接口,如 I2S 和PCM(它们都是单部件间点对点连接,只支持一个或两个数字音频信道)。 为了具有更大的灵活性和易用性,SLIMbus 总线取消了控制总线,如: I2C、SPI、microWireTM、UART 或数字音频部件上的GPIO 引脚。另外,也减少(或消除)了其他类型的移动终端低带宽部件上这些总线结构中的控制总线。 SLIMbus 总线采用如下机制实现通信:同步双向通信、灵活的TDM 框架结构、总线仲裁机制和消息结构,这些机制共同建立起 SLIMbus 设备间灵活、稳固的数据连接。尽管 SLIMbus 总线对常速率媒体流的传输做了优化,但它仍可以传输各种异步数据和控制数据。 SLIMbus 总线的物理层介绍 从物理意义上来说,SLIMbus 总线包括两个终端以及连接多个 SLIMbus 总线设备的数据线(DATA)和时钟线(CLK)。 SLIMbus 总线使用多支路总线的拓扑结构,所有总线信号对总线上的所有设备都是相同的。同样,总线上的所有设备必须使用相同的协议进行通信。选择使用这种总线是因为它大大减少了设备间互相连接的连线数目,同时允许将各种各样的设备连接到总线上。 多支路连接要求在任意一个给定时刻,总线上只允许一个设备向其他一台或多台接收设备发送...
