低压开关柜装配工艺规程

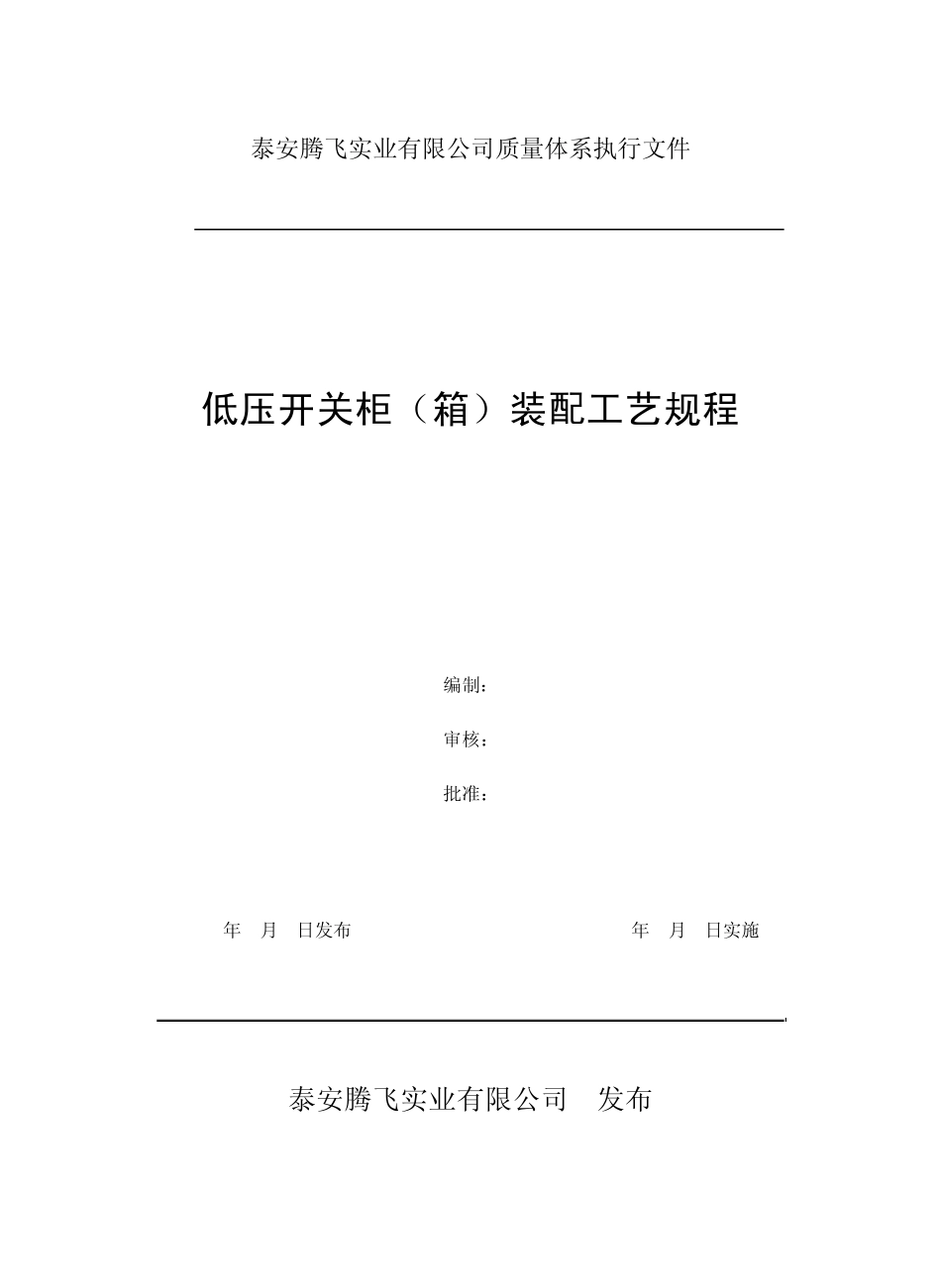

低压开关柜装配工艺规程_第1页
1/7
低压开关柜装配工艺规程_第2页
2/7
低压开关柜装配工艺规程_第3页
3/7
泰安腾飞实业有限公司质量体系执行文件 低压开关柜(箱)装配工艺规程 编制: 审核: 批准: 2003年 8月 1日发布 2003年 8月 1日实施 泰安腾飞实业有限公司 发布 2 1:适用范围: 本规程适用于使用于户内外正常使用条件的带固定式或可移动不见的额定电压交流至 1000V,频率 50HZ,直流至 1500V的低压成套开关设备(以下统称装置) 2:引用标准: GB7251-87低压电气成套设备 3:使用工具及设备 扳手、锤、钳、钢锯、锉刀、丝锥、砂轮、砂纸、钢卷尺、卡尺、宽座角尺、手电钻、塑焊枪、铆枪、行车、线号机 4:一般要求 4.1 装置内选用的电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短时耐受电流、安装位置等适合于指定的用途,组装在装置内的元件应符合其自身的有关标准,符合设计图纸的技术要求。 4.2 元件布置在外观上应整齐美观并符合有关固定;在不影响产品质量、性能的条件下允许代用,但须经设计室批准。 4.3 装置内所装电器元件在开箱后或安装前应首先检查产品合格证、说明书等随机文件和附件是否齐全,元件的外壳、漆层、手柄有无损伤或变形,内部元件、灭弧罩、瓷件等有无裂纹和伤痕,清除产品的灰尘、油污,在熟悉对其安装要求的条件下方可进行安装。 4.4 对所装元件应严格按照制造厂提供的说明书(包括使用条件、需要的飞弧距离,拆卸灭弧器需要的空间等)进行安装。 4.5 装置内的指示灯和按钮的颜色应符合“GB2682-81电工成套装置中的指示灯和按钮颜色”的规定 a)指示灯的颜色及其含义 颜色 含义 说明 红 危险或告急 有危险或须立即采取行动 黄 注意 情况有变化或即将发生变化 绿 安全 正常或允许运行 蓝 按需要指定用意 除黄绿红三色之外的任何指定用意 白 无特定用意 任何用意。例如:不能确切的用红黄绿时,以及用做执行时 b)按钮的颜色 3 “停止”“断电”或“事故”用红色钮 “起动”或“通电”优先用绿色钮、允许用黑白或灰色钮 一钮双用的“起动”与“停止”或“通电”与“断电”。 交替按压后改变功能的,既不能用红色钮,也不能用绿色钮,应用黑、白或灰色钮 按时运动,松时停止运动(如点动、微动),应用黑、白、灰或绿色钮,最好是黑色钮,而不能用红色钮。 “复位”:单一功能的,用蓝、黑、白或灰色钮;同时有“停止”或“断电” 功能的,用红色钮。 4.6 装置内的二导体之间,导电体与裸露的不带电导体之间的电气间隙和爬电距离不应...
