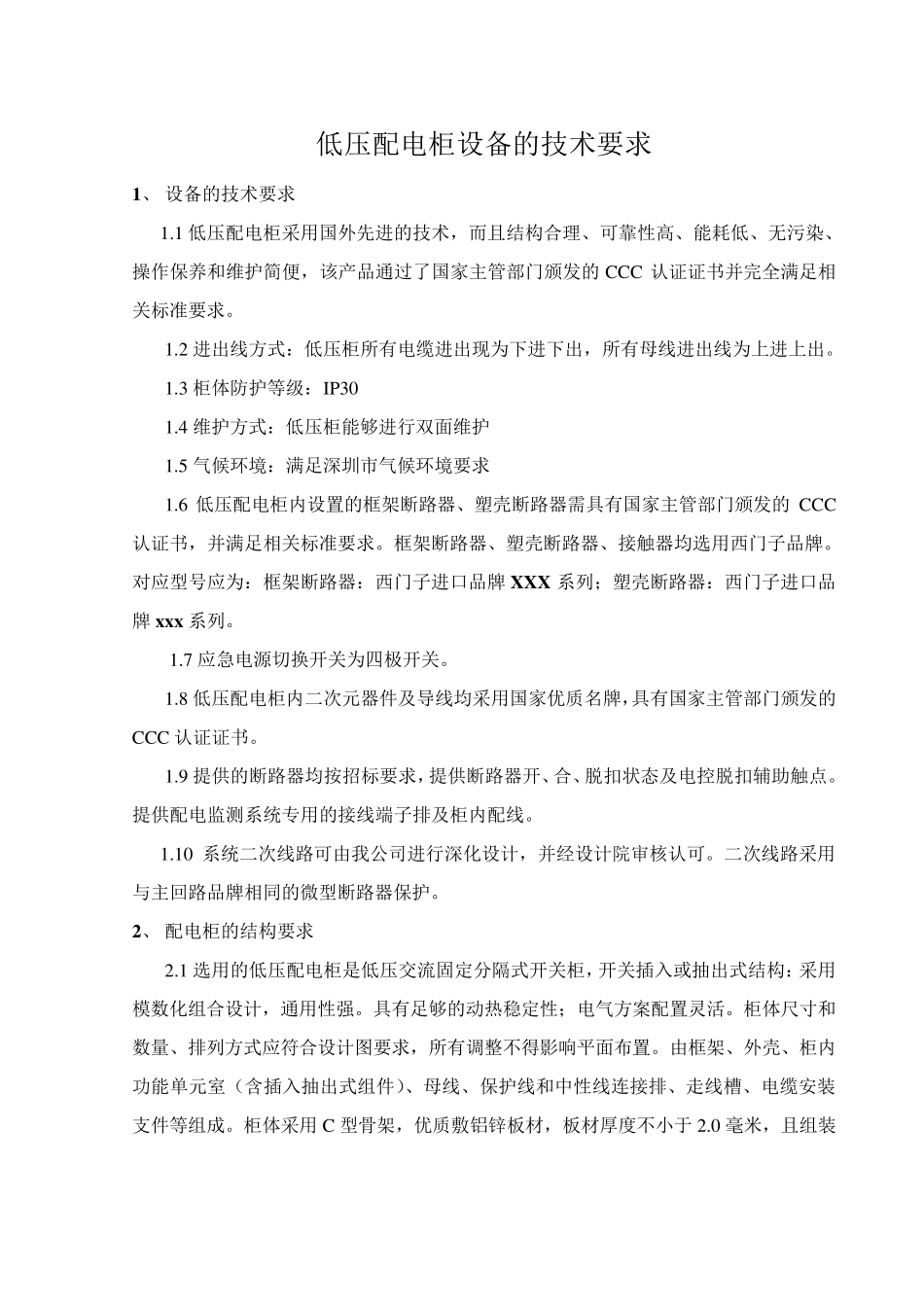

低压开关柜设备的技术要求_第1页
1/7
低压开关柜设备的技术要求_第2页
2/7
低压开关柜设备的技术要求_第3页
3/7
低压配电柜设备的技术要求 1、 设备的技术要求 1.1 低压配电柜采用国外先进的技术,而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便,该产品通过了国家主管部门颁发的CCC 认证证书并完全满足相关标准要求。 1.2 进出线方式:低压柜所有电缆进出现为下进下出,所有母线进出线为上进上出。 1.3 柜体防护等级:IP 30 1.4 维护方式:低压柜能够进行双面维护 1.5 气候环境:满足深圳市气候环境要求 1.6 低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证书,并满足相关标准要求。框架断路器、塑壳断路器、接触器均选用西门子品牌。对应型号应为:框架断路器:西门子进口品牌 XXX 系列;塑壳断路器:西门子进口品牌 xxx系列。 1.7 应急电源切换开关为四极开关。 1.8 低压配电柜内二次元器件及导线均采用国家优质名牌,具有国家主管部门颁发的CCC 认证证书。 1.9 提供的断路器均按招标要求,提供断路器开、合、脱扣状态及电控脱扣辅助触点。提供配电监测系统专用的接线端子排及柜内配线。 1.10 系统二次线路可由我公司进行深化设计,并经设计院审核认可。二次线路采用与主回路品牌相同的微型断路器保护。 2、 配电柜的结构要求 2.1 选用的低压配电柜是低压交流固定分隔式开关柜,开关插入或抽出式结构:采用模数化组合设计,通用性强。具有足够的动热稳定性;电气方案配置灵活。柜体尺寸和数量、排列方式应符合设计图要求,所有调整不得影响平面布置。由框架、外壳、柜内功能单元室(含插入抽出式组件)、母线、保护线和中性线连接排、走线槽、电缆安装支件等组成。柜体采用 C 型骨架,优质敷铝锌板材,板材厚度不小于 2.0 毫米,且组装牢固;柜体的上下部应设有充分的通风散热孔装置。 2.2 柜体的前后门及其外表面进行环氧粉末喷涂处理,喷涂厚度不小于 50 微米,涂层应美观、牢固、耐腐蚀、抗冲击、不反光,颜色将会经业主确认。所有柜内的零件、螺钉、电缆攀附的支架等均镀锌,并达到耐盐雾腐蚀的标准。 2.3 低压配电柜的结构设计应保证操作、运行、维修和检查时的安全可靠。各电气元件动作时产生的热量、电弧、冲击、震动、磁场或电场,不得影响其它电气元件的正常工作。 2.4 电柜分为母线隔室、功能单元隔室和电缆隔室。仪表、信号灯、按钮等组成的辅助电路元件均安装于配电柜正面板上;主母线位于柜上方,电缆室位于柜体后部,内部设置有供电缆攀附的支架。 2.5...
