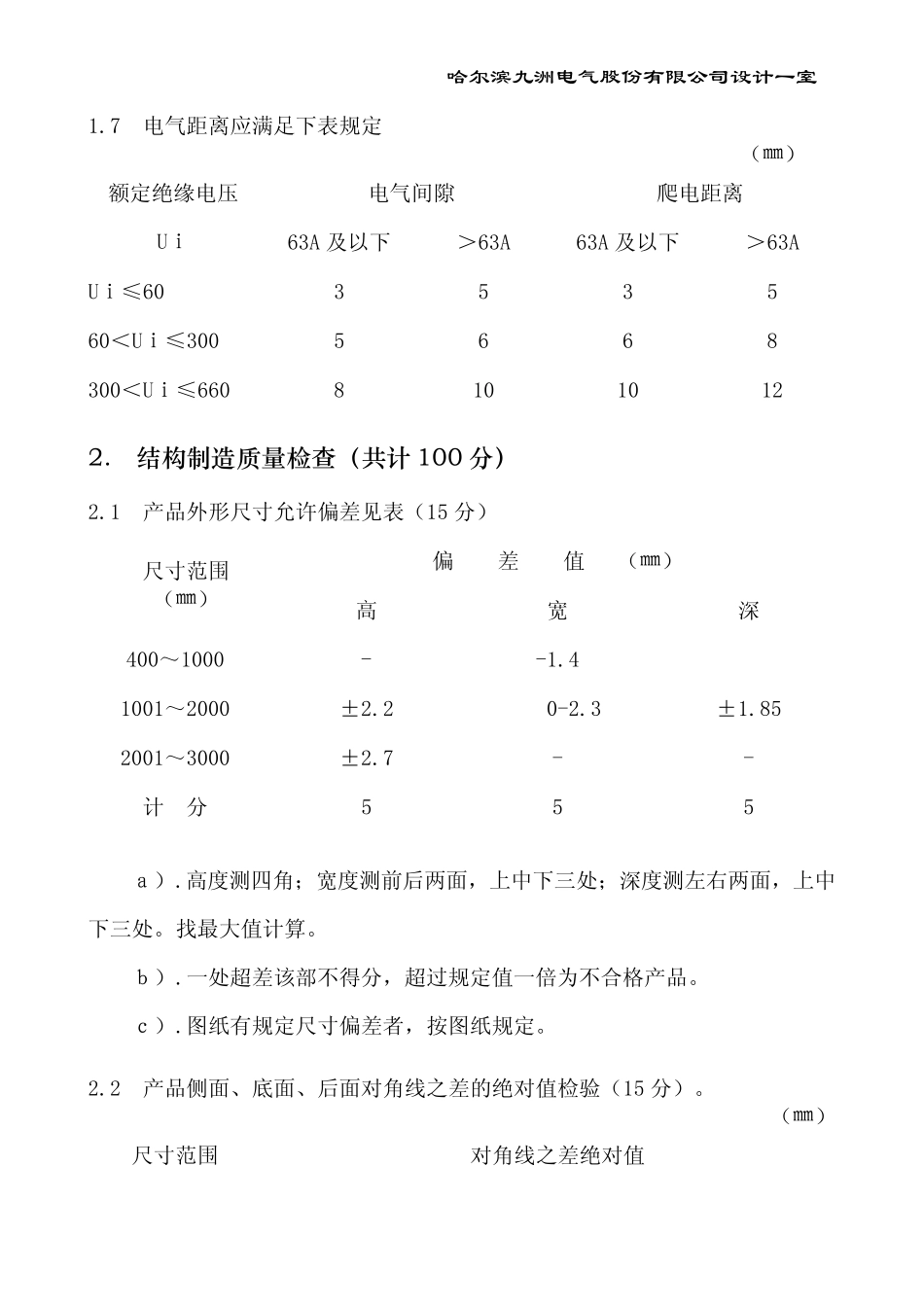

低压开关柜质量检查评定标准细则_第3页
3/10
哈尔滨九洲电气股份有限公司设计一室 GGD GCS MNS GCK 等低压开关柜 质量检查评定标准细则 为规范我公司低压成套开关设备产品质量的评定,根据《黑龙江省低压成套开关设备生产必备条件和产品质量认定考核实施办法》对产品质量实施考核要求,特制定本评定细则。本细则适用于我公司生产的GCS、MNS、GCK 型抽出式和GGD 型固定面板式低压成套开关设备生产过程检验及产品出厂检验的质量评定。请生产和质检部门参照执行。 1.机 械 、 电 气 性 能 检 验 ( 产 品 必 须 符 合 要 求 ) 1.1 手动操作试验 a).手动操作的元器件,应进行不少于5 次的合分操作,应正常、合分操作灵活可靠,无卡滞及操作力过大现象。 b).各部位机械尺寸应符合其技术条件要求。 c).机械联锁动作应可靠确保操作程序的正确性。 d).合分操作的运行方向应符合标准的规定。 e).相同的单元抽屉应能互换。 1.2 电气操作试验 a).一、二次线路应符合原理接线图。 b).动作程序应符合设计要求。 c).元器件在规定的操作电压下应正常动作,状态及位置明显正常,联锁可靠。 d).计量和测量表计指示 应准确。 1.3 保护 电路连 续 性检测 哈尔滨九洲电气股份有限公司设计一室 a).保护导体截面积及颜色应符合规定。 b).所有隔离代电体的金属隔板和元器件的金属外壳、金属操作手柄均应有良好的接地措施。 c).门、盖板、覆板和类似部位,如其上装有电压值超过42 伏的电器设备时,应采取保护接地,保护导体截面积一般≮2.5m㎡. d).主接地点与保护电路任意测试5 点的电阻值≯0.1Ω。 1.4 绝缘电阻测试 a).兆欧表的等级: 额定绝缘电压≤60V 选用250V 兆欧表 额定绝缘电压>60~660V 选用500V 兆欧表 额定绝缘电压>660~1000V 选用1000V 兆欧表 b).绝缘电阻值≮1000Ω/V 1.5 工频耐压试验 试验电压值如下表: 试验电压V 额定绝缘电压 UI 主回路 辅助回路 12<UI≤60 500 60<UI≤300 2000 2UI+1000(但≮1500) 300<UI≤660 2500 1.与主回路直接连接的:2500V 2.不与主回路直接连接的:2000V 用绝缘材料制作的外壳及外部操作手柄对代电体 1.5×主回路试验电压 1.6 防护等级必须达到本产品标准的规定。 哈尔滨九洲电气股份有限公司设计一室 1.7 电气距离应满足下表规定 (㎜) 电气间隙 爬电距离 额定绝缘电压 Ui 63A 及以下 >63A 63A 及以下 >63A Ui≤...
