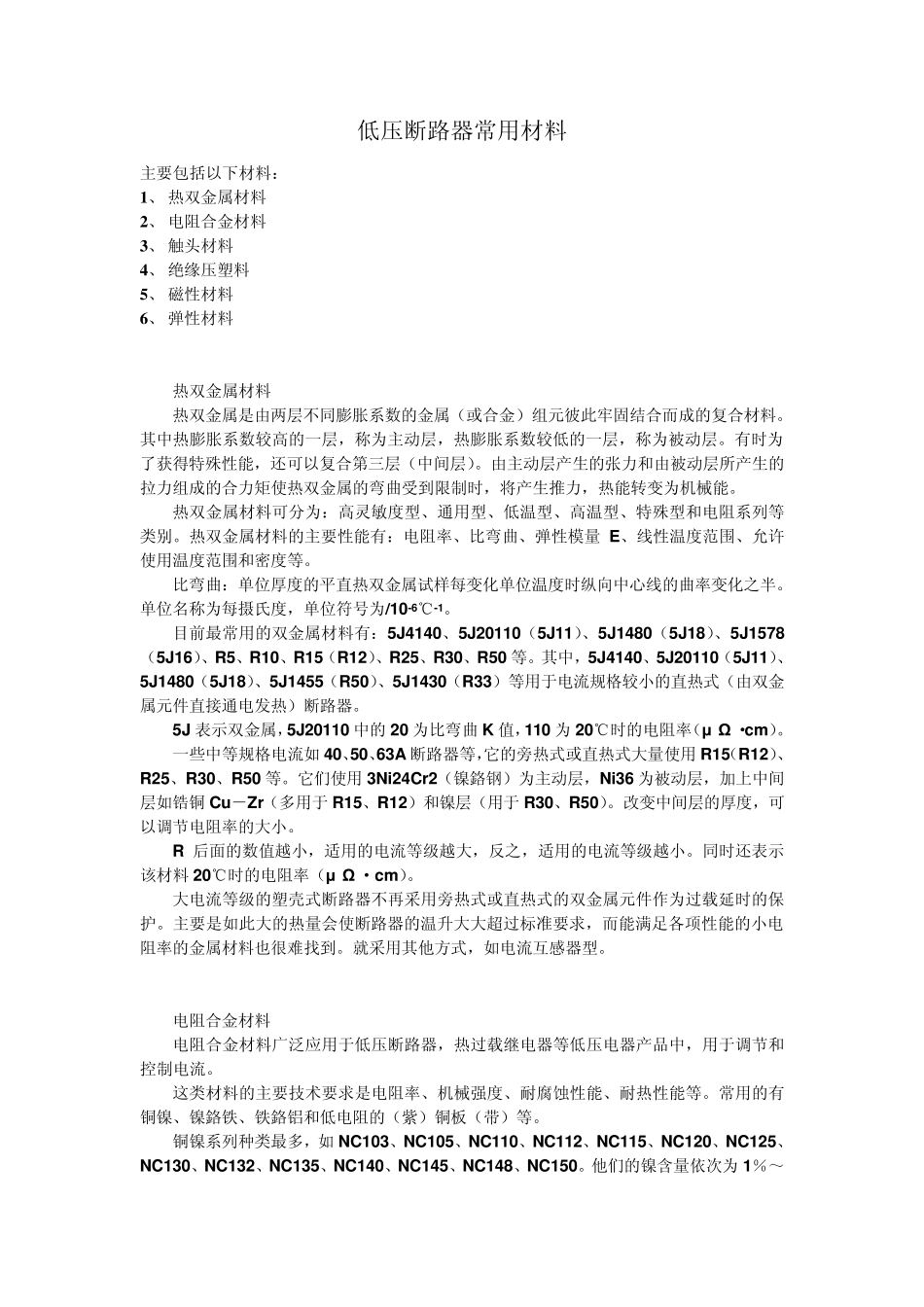

低压断路器常用材料 主要包括以下材料： 1 、 热双金属材料 2 、 电阻合金材料 3 、 触头材料 4 、 绝缘压塑料 5 、 磁性材料 6 、 弹性材料 热双金属材料 热双金属是由两层不同膨胀系数的金属（或合金）组元彼此牢固结合而成的复合材料。其中热膨胀系数较高的一层，称为主动层，热膨胀系数较低的一层，称为被动层。有时为了获得特殊性能，还可以复合第三层（中间层）。由主动层产生的张力和由被动层所产生的拉力组成的合力矩使热双金属的弯曲受到限制时，将产生推力，热能转变为机械能。 热双金属材料可分为：高灵敏度型、通用型、低温型、高温型、特殊型和电阻系列等类别。热双金属材料的主要性能有：电阻率、比弯曲、弹性模量 E、线性温度范围、允许使用温度范围和密度等。 比弯曲：单位厚度的平直热双金属试样每变化单位温度时纵向中心线的曲率变化之半。单位名称为每摄氏度，单位符号为/10-6℃-1。 目前最常用的双金属材料有：5J4140、5J20110（5J11）、5J1480（5J18）、5J1578（5J16）、R5、R10、R15（R12）、R25、R30、R50 等。其中，5J4140、5J20110（5J11）、5J1480（5J18）、5J1455（R50）、5J1430（R33）等用于电流规格较小的直热式（由双金属元件直接通电发热）断路器。 5J 表示双金属，5J20110 中的 20 为比弯曲 K 值，110 为 20℃时的电阻率（μ Ω ·cm）。 一些中等规格电流如 40、50、63A 断路器等，它的旁热式或直热式大量使用 R15（R12）、R25、R30、R50 等。它们使用 3Ni24Cr2（镍鉻钢）为主动层，Ni36 为被动层，加上中间层如锆铜 Cu －Zr（多用于R15、R12）和镍层（用于R30、R50）。改变中间层的厚度，可以调节电阻率的大小。 R 后面的数值越小，适用的电流等级越大，反之，适用的电流等级越小。同时还表示该材料 20℃时的电阻率（μ Ω ·cm）。 大电流等级的塑壳式断路器不再采用旁热式或直热式的双金属元件作为过载延时的保护。主要是如此大的热量会使断路器的温升大大超过标准要求，而能满足各项性能的小电阻率的金属材料也很难找到。就采用其他方式，如电流互感器型。 电阻合金材料 电阻合金材料广泛应用于低压断路器，热过载继电器等低压电器产品中，用于调节和控制电流。 这类材料的主要技术要求是电阻率、机械强度、耐腐蚀性能、耐热性能等。常用的有铜镍、镍鉻铁、铁鉻铝和低电阻的（紫）铜板（带）等。 铜镍系列种类最多，如 NC103、NC105、NC110、NC11...
