低压电器元件的安装和调试工艺守则(新08)

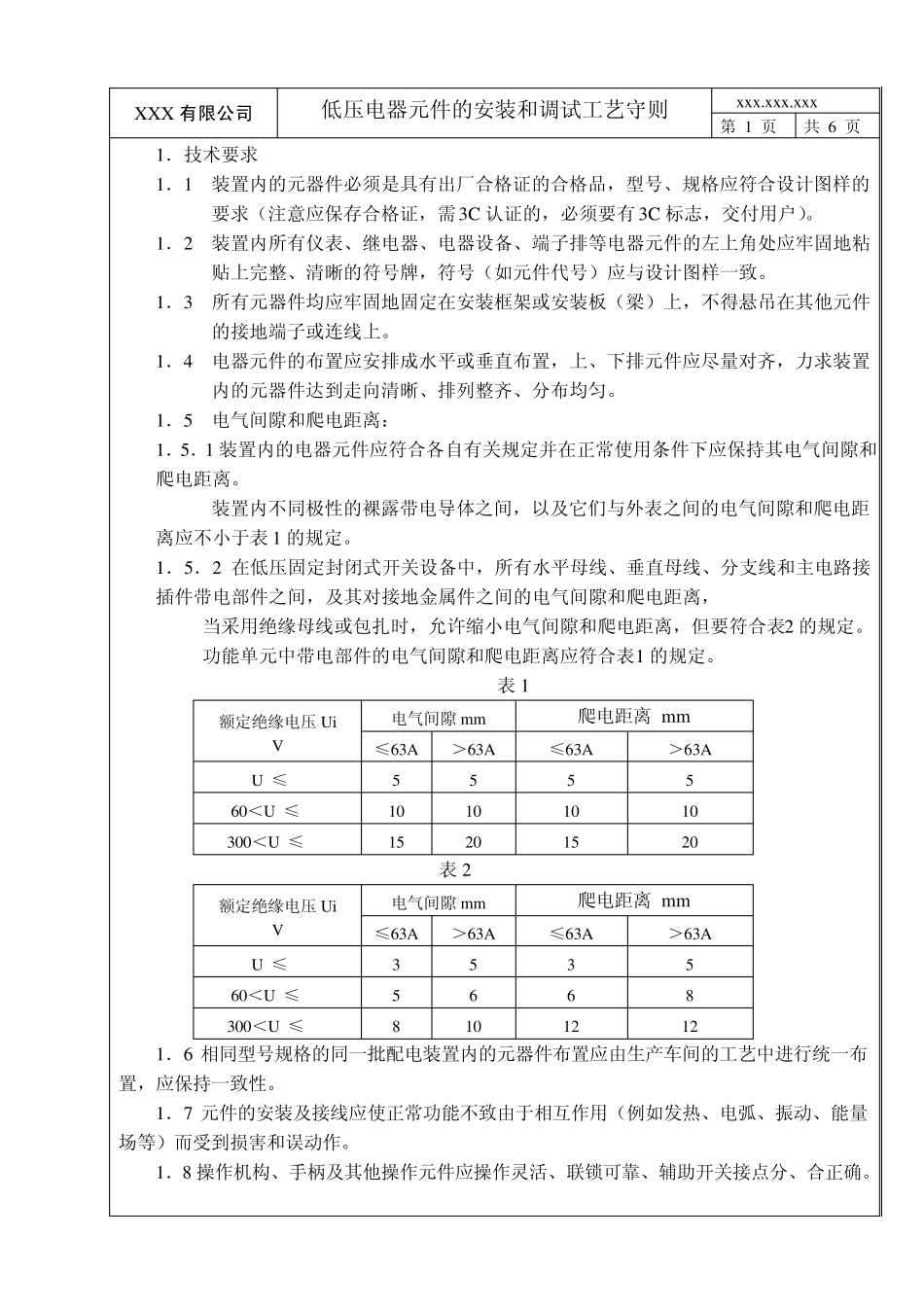

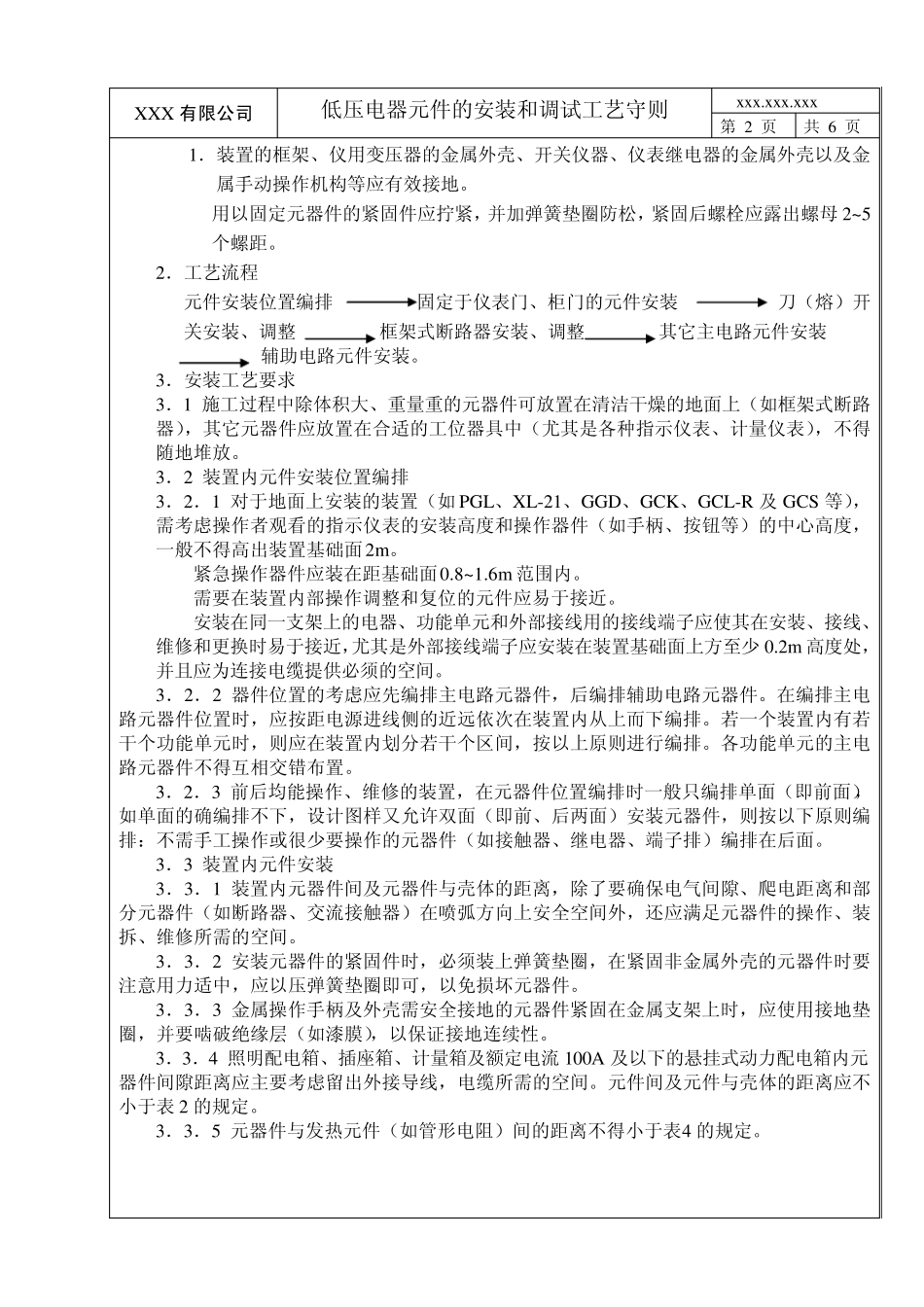

XXX 有限公司 低压电器元件的安装和调试工艺守则 xxx.xxx.xxx 第 1 页 共 6 页 1．技术要求 1．1 装置内的元器件必须是具有出厂合格证的合格品，型号、规格应符合设计图样的要求（注意应保存合格证，需3C 认证的，必须要有 3C 标志，交付用户）。 1．2 装置内所有仪表、继电器、电器设备、端子排等电器元件的左上角处应牢固地粘贴上完整、清晰的符号牌，符号（如元件代号）应与设计图样一致。 1．3 所有元器件均应牢固地固定在安装框架或安装板（梁）上，不得悬吊在其他元件的接地端子或连线上。 1．4 电器元件的布置应安排成水平或垂直布置，上、下排元件应尽量对齐，力求装置内的元器件达到走向清晰、排列整齐、分布均匀。 1．5 电气间隙和爬电距离： 1．5．1 装置内的电器元件应符合各自有关规定并在正常使用条件下应保持其电气间隙和爬电距离。 装置内不同极性的裸露带电导体之间，以及它们与外表之间的电气间隙和爬电距离应不小于表 1 的规定。 1．5．2 在低压固定封闭式开关设备中，所有水平母线、垂直母线、分支线和主电路接插件带电部件之间，及其对接地金属件之间的电气间隙和爬电距离， 当采用绝缘母线或包扎时，允许缩小电气间隙和爬电距离，但要符合表2 的规定。 功能单元中带电部件的电气间隙和爬电距离应符合表1 的规定。 表 1 额定绝缘电压 Ui V 电气间隙mm 爬电距离 mm ≤63A ＞63A ≤63A ＞63A Ui≤60 5 5 5 5 60＜Ui≤300 10 10 10 10 300＜Ui≤660 15 20 15 20 表 2 额定绝缘电压 Ui V 电气间隙mm 爬电距离 mm ≤63A ＞63A ≤63A ＞63A Ui≤60 3 5 3 5 60＜Ui≤300 5 6 6 8 300＜Ui≤660 8 10 12 12 1．6 相同型号规格的同一批配电装置内的元器件布置应由生产车间的工艺中进行统一布置，应保持一致性。 1．7 元件的安装及接线应使正常功能不致由于相互作用（例如发热、电弧、振动、能量场等）而受到损害和误动作。 1．8 操作机构、手柄及其他操作元件应操作灵活、联锁可靠、辅助开关接点分、合正确。 XXX 有限公司 低压电器元件的安装和调试工艺守则 xxx.xxx.xxx 第 2 页 共 6 页 1．装置的框架、仪用变压器的金属外壳、开关仪器、仪表继电器的金属外壳以及金属手动操作机构等应有效接地。 用以固定元器件的紧固件应拧紧，并加弹簧垫圈防松，紧固后螺栓应露出螺母 2~5个螺距。 2．工艺流程 元件安装位置编排 ...
