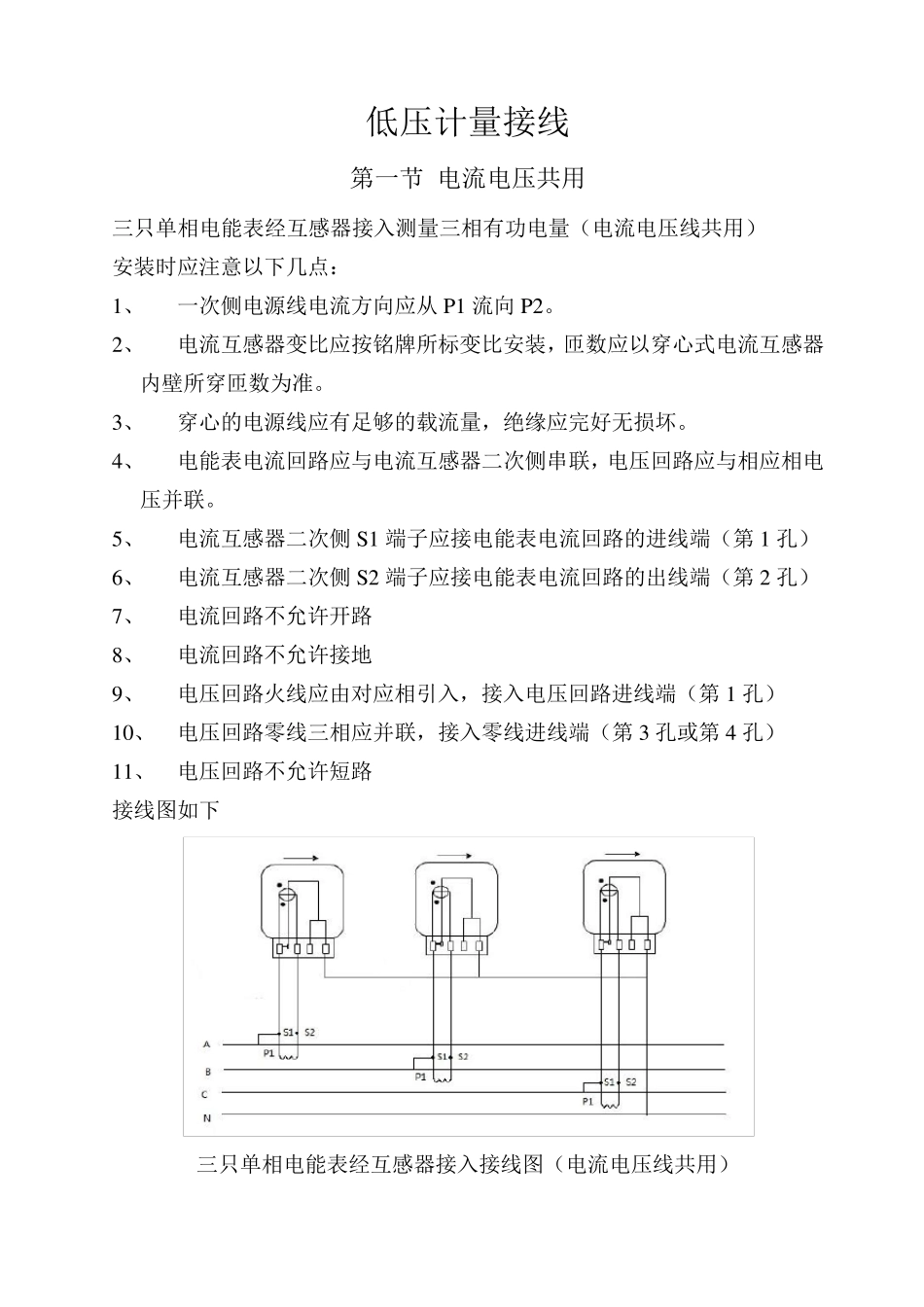

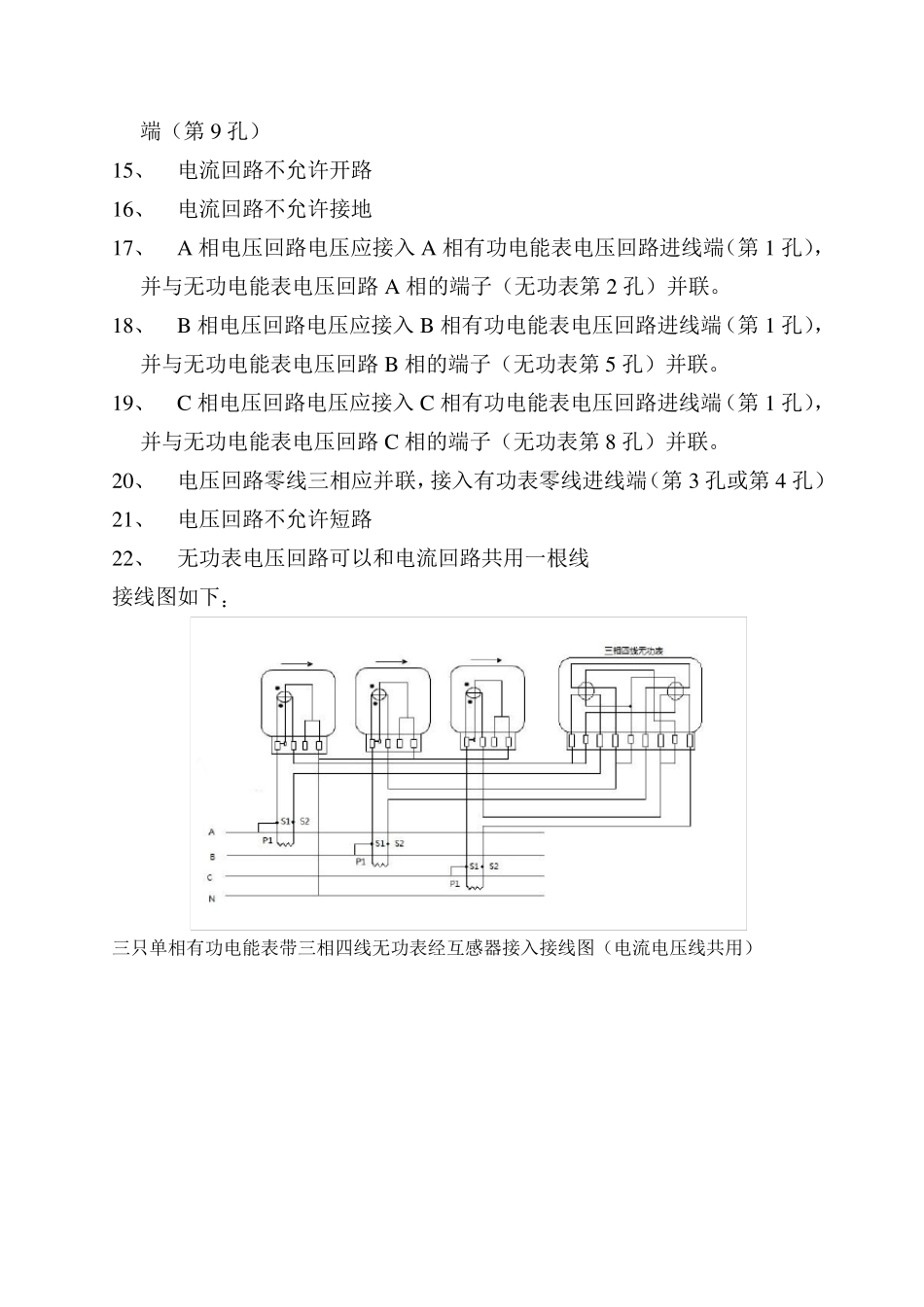

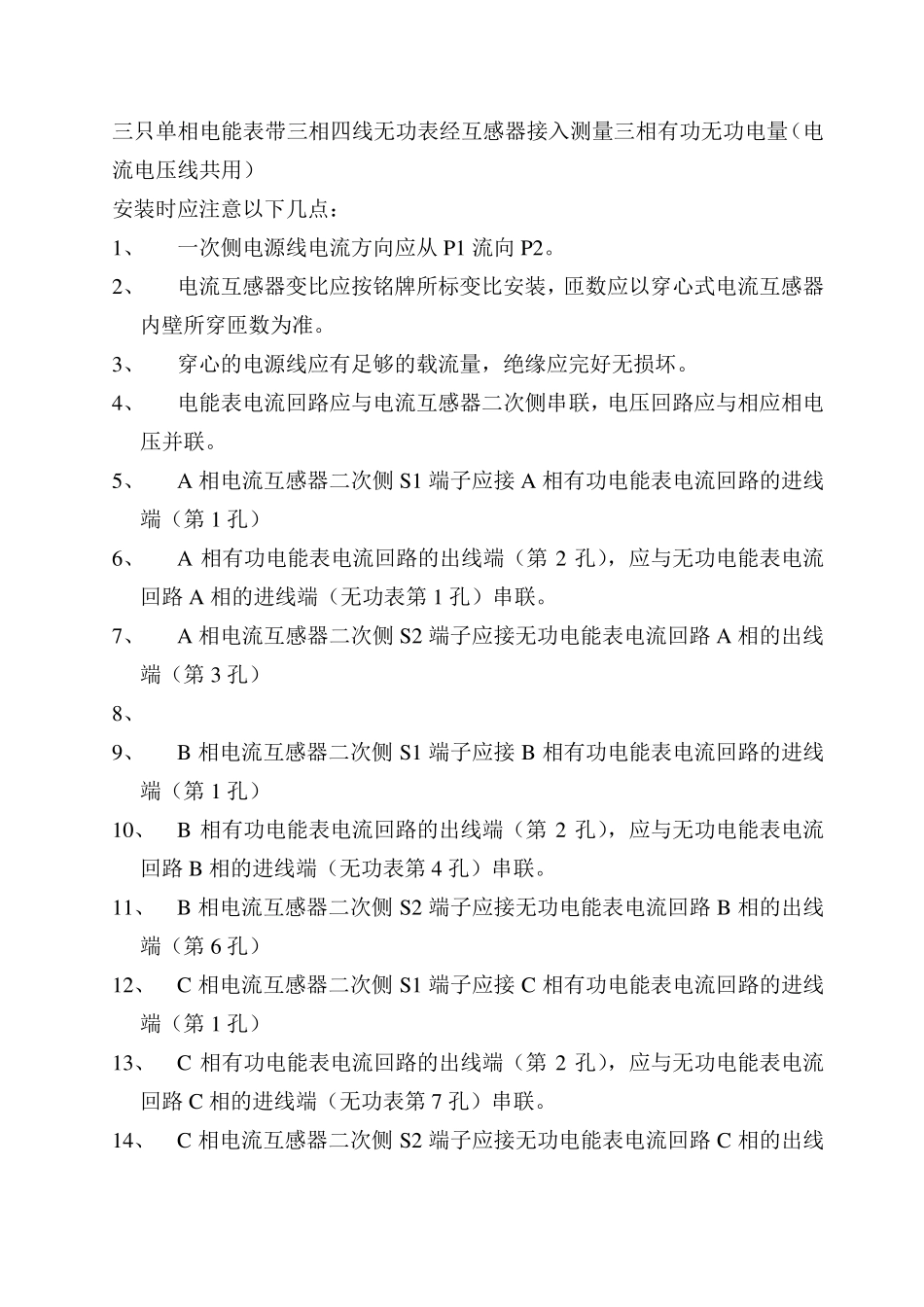

低压计量接线 第一节 电流电压共用 三只单相电能表经互感器接入测量三相有功电量(电流电压线共用) 安装时应注意以下几点: 1、 一次侧电源线电流方向应从 P1 流向 P2。 2、 电流互感器变比应按铭牌所标变比安装,匝数应以穿心式电流互感器内壁所穿匝数为准。 3、 穿心的电源线应有足够的载流量,绝缘应完好无损坏。 4、 电能表电流回路应与电流互感器二次侧串联,电压回路应与相应相电压并联。 5、 电流互感器二次侧 S1 端子应接电能表电流回路的进线端(第1 孔) 6、 电流互感器二次侧 S2 端子应接电能表电流回路的出线端(第2 孔) 7、 电流回路不允许开路 8、 电流回路不允许接地 9、 电压回路火线应由对应相引入,接入电压回路进线端(第1 孔) 10、 电压回路零线三相应并联,接入零线进线端(第3 孔或第4 孔) 11、 电压回路不允许短路 接线图如下 三只单相电能表经互感器接入接线图(电流电压线共用) 三只单相电能表带三相四线无功表经互感器接入测量三相有功无功电量(电流电压线共用) 安装时应注意以下几点: 1、 一次侧电源线电流方向应从 P1 流向 P2。 2、 电流互感器变比应按铭牌所标变比安装,匝数应以穿心式电流互感器内壁所穿匝数为准。 3、 穿心的电源线应有足够的载流量,绝缘应完好无损坏。 4、 电能表电流回路应与电流互感器二次侧串联,电压回路应与相应相电压并联。 5、 A 相电流互感器二次侧 S1 端子应接A 相有功电能表电流回路的进线端(第 1 孔) 6、 A 相有功电能表电流回路的出线端(第 2 孔),应与无功电能表电流回路 A 相的进线端(无功表第 1 孔)串联。 7、 A 相电流互感器二次侧 S2 端子应接无功电能表电流回路 A 相的出线端(第 3 孔) 8、 9、 B 相电流互感器二次侧 S1 端子应接B 相有功电能表电流回路的进线端(第 1 孔) 10、 B 相有功电能表电流回路的出线端(第 2 孔),应与无功电能表电流回路 B 相的进线端(无功表第 4 孔)串联。 11、 B 相电流互感器二次侧 S2 端子应接无功电能表电流回路 B 相的出线端(第 6 孔) 12、 C 相电流互感器二次侧 S1 端子应接C 相有功电能表电流回路的进线端(第 1 孔) 13、 C 相有功电能表电流回路的出线端(第 2 孔),应与无功电能表电流回路 C 相的进线端(无功表第 7 孔)串联。 14、 C 相电流互感器二次侧 S2 端子应接无功电...
