低压配电柜安装时柜里的线都用多粗的?怎么区分?

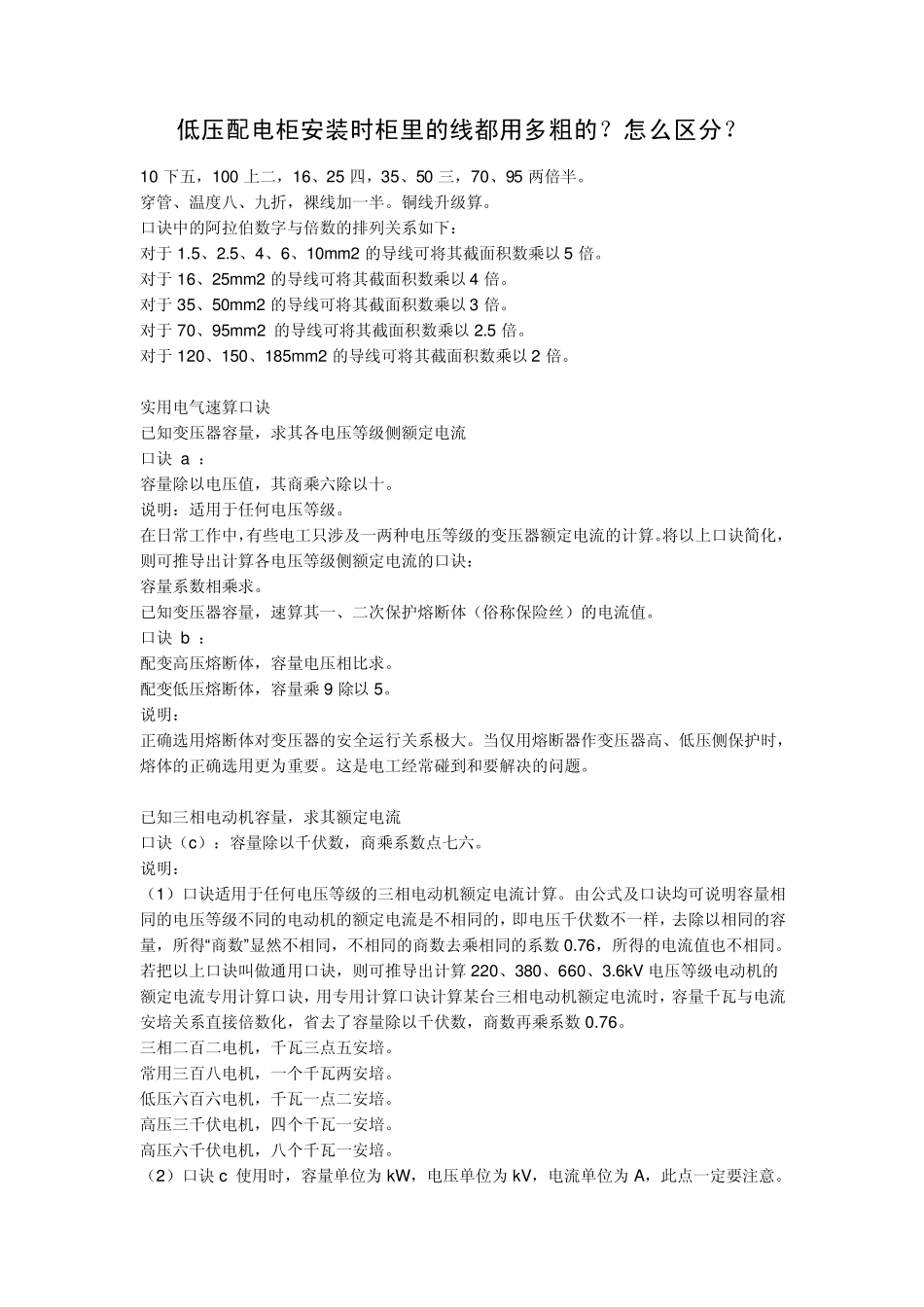

低压配电柜安装时柜里的线都用多粗的?怎么区分?_第1页
1/6

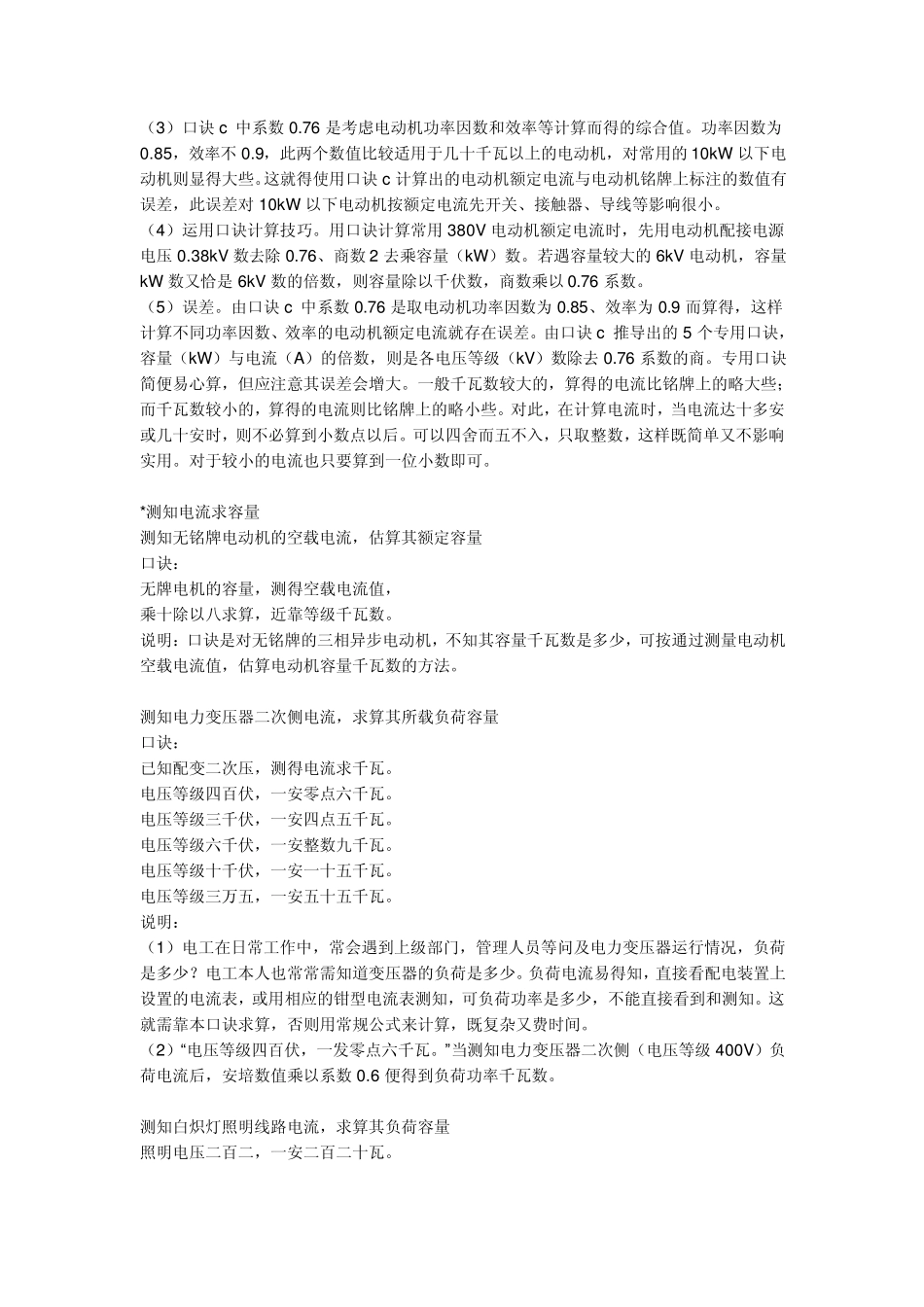

低压配电柜安装时柜里的线都用多粗的?怎么区分?_第2页
2/6

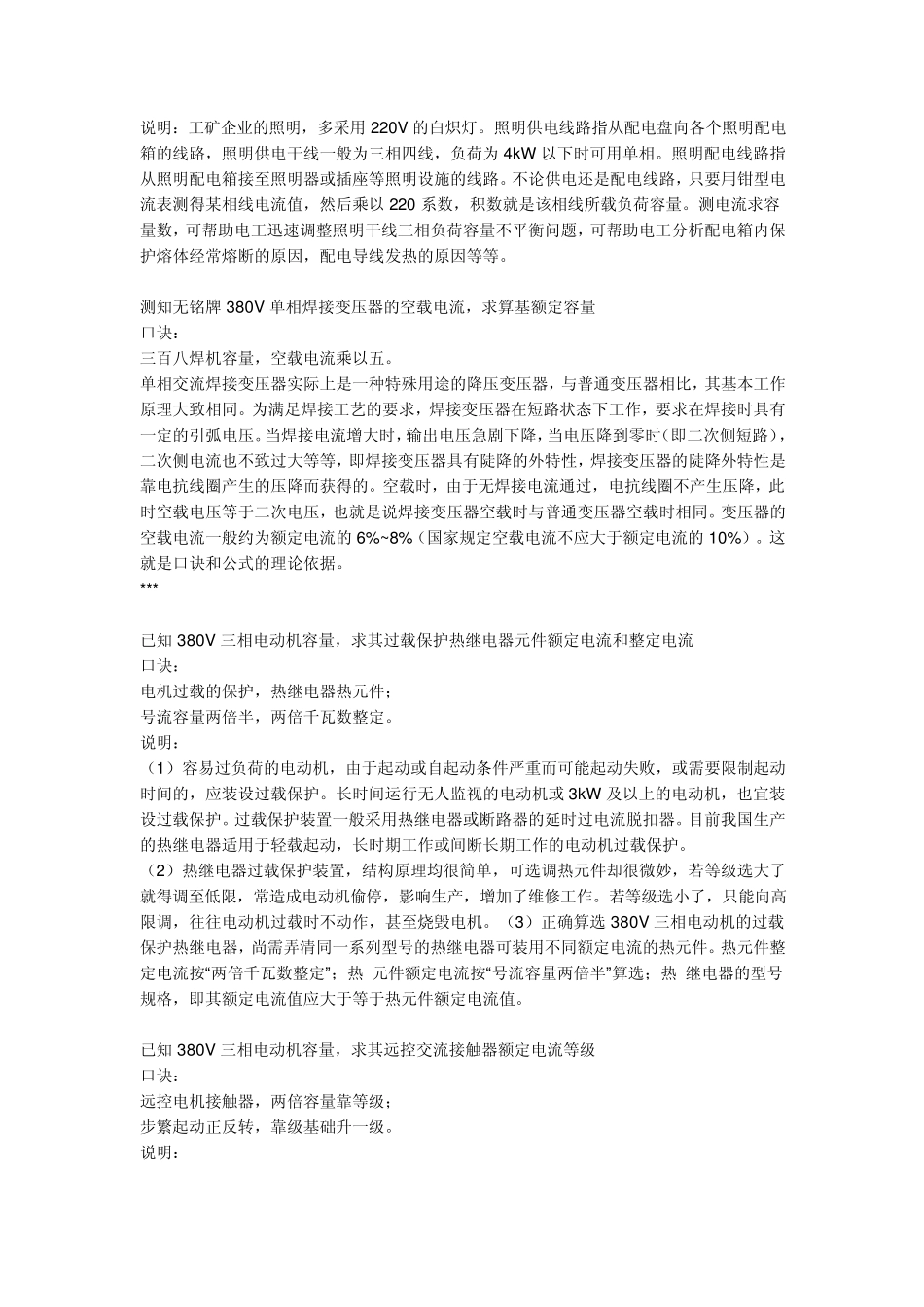

低压配电柜安装时柜里的线都用多粗的?怎么区分?_第3页
3/6
低压配电柜安装时柜里的线都用多粗的?怎么区分? 10 下五,100 上二,16、25 四,35、50 三,70、95 两倍半。 穿管、温度八、九折,裸线加一半。铜线升级算。 口诀中的阿拉伯数字与倍数的排列关系如下: 对于 1.5、2.5、4、6、10m m 2 的导线可将其截面积数乘以 5 倍。 对于 16、25m m 2 的导线可将其截面积数乘以 4 倍。 对于 35、50m m 2 的导线可将其截面积数乘以 3 倍。 对于 70、95m m 2 的导线可将其截面积数乘以 2.5 倍。 对于 120、150、185m m 2 的导线可将其截面积数乘以 2 倍。 实用电气速算口诀 已知变压器容量,求其各电压等级侧额定电流 口诀 a : 容量除以电压值,其商乘六除以十。 说明:适用于任何电压等级。 在日常工作中,有些电工只涉及一两种电压等级的变压器额定电流的计算。将以上口诀简化,则可推导出计算各电压等级侧额定电流的口诀: 容量系数相乘求。 已知变压器容量,速算其一、二次保护熔断体(俗称保险丝)的电流值。 口诀 b : 配变高压熔断体,容量电压相比求。 配变低压熔断体,容量乘 9 除以 5。 说明: 正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时,熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。 已知三相电动机容量,求其额定电流 口诀(c):容量除以千伏数,商乘系数点七六。 说明: (1)口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同,不相同的商数去乘相同的系数 0.76,所得的电流值也不相同。若把以上口诀叫做通用口诀,则可推导出计算 220、380、660、3.6kV 电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数 0.76。 三相二百二电机,千瓦三点五安培。 常用三百八电机,一个千瓦两安培。 低压六百六电机,千瓦一点二安培。 高压三千伏电机,四个千瓦一安培。 高压六千伏电机,八个千瓦一安培。 (2)口诀 c 使用时,容量单位为 kW,电压单位为 kV,电流单位为 A,此点一定要注意。 (3)口诀c 中系数0.76 是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85,效率不0.9,此两个数值比...
