低压配电系统短路电流计算书

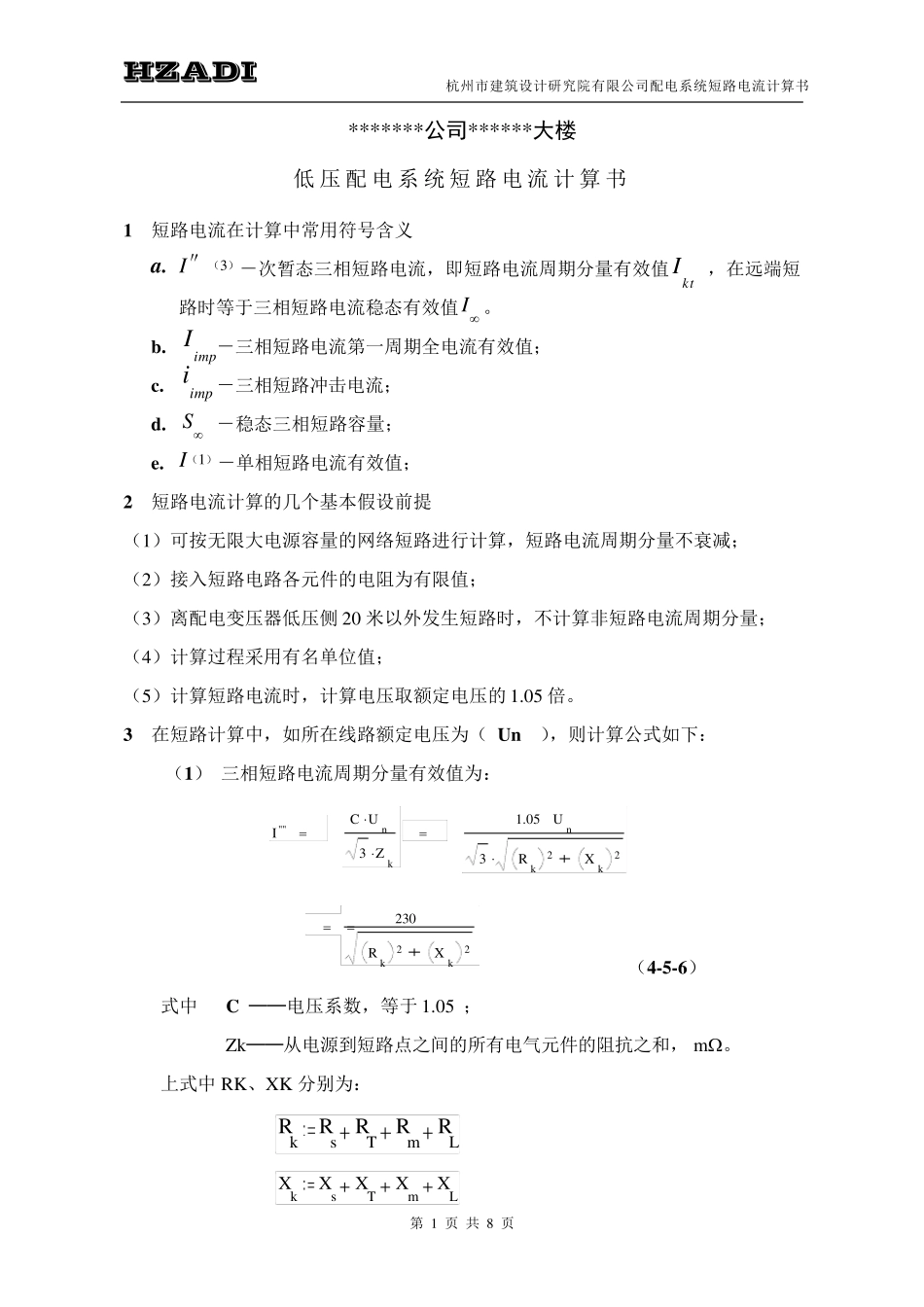

HZ ADI 杭州市建筑设计研究院有限公司配电系统短路电流计算书 第 1 页 共 8 页 *******公司******大楼 低压配电系统短路电流计算书 1 短路电流在计算中常用符号含义 a . I″（3）－次暂态三相短路电流，即短路电流周期分量有效值 ，在远端短路时等于三相短路电流稳态有效值I 。 b. －三相短路电流第一周期全电流有效值； c. －三相短路冲击电流； d. S －稳态三相短路容量； e. I（1）－单相短路电流有效值； 2 短路电流计算的几个基本假设前提 （1）可按无限大电源容量的网络短路进行计算，短路电流周期分量不衰减； （2）接入短路电路各元件的电阻为有限值； （3）离配电变压器低压侧 20 米以外发生短路时，不计算非短路电流周期分量； （4）计算过程采用有名单位值； （5）计算短路电流时，计算电压取额定电压的 1.05 倍。 3 在短路计算中，如所在线路额定电压为（ Un ），则计算公式如下： （1） 三相短路电流周期分量有效值为： （4-5-6） 式中 C ──电压系数，等于 1.05 ； Zk──从电源到短路点之间的所有电气元件的阻抗之和， m。 上式中RK、XK 分别为： ""IC Un3 Zk1.05Un3Rk2Xk2230Rk2Xk2RkRRTRmRLsXkXTXmXLsXktIimpIimpiHZ ADI 杭州市建筑设计研究院有限公司配电系统短路电流计算书 第 2 页 共 8 页 其中 RS，XS 为系统电阻、系统电抗 RT，XT 为变压器电阻、变压器电抗 RM，XM 为低压母线系统电阻、低压母线系统电抗 RL，XL 为线路电阻、线路电抗 （2） 二相短路电流周期分量有效值为： （3） 假定a 相短路，短路处的a 相短路电流有效值： 式中： 其中 Rφps，Xφps 为系统电抗、系统电阻 Rφpt，Xφpt 为变压器电抗、变压器电阻 Rφpm，Xφpm 为低压母线系统电抗、低压母线系统电阻 Rφpl，Xφpl 为线路电抗、线路电阻 4 各电气元件阻抗值计算公式： （1） 系统阻抗计算 系统阻抗有名值： 式中 Ud—为变压器低压侧基准电压，取 0.4KV； Sk—为变压器高压侧短路容量（MVA）； 其中： 发生低压侧单相接地短路，当配电变压器连接组为D,y n11 或 Y，y n0 时，低压侧在高压侧没有另序电流通路，高压侧相当于开路。此时系统的相保阻抗应修IK2()0.866I()IK3IH1L= 3 *1.05 U n’3ÈHzLH1L+ zH2L+ zH3LÈ=1.05 U n,jÈHzLH1L+ zH2L+ zH3LÈ3=1.05 U n,j$JRH1L+ RH2L+ RH0L3N2 +JXH1L+ XH2...
