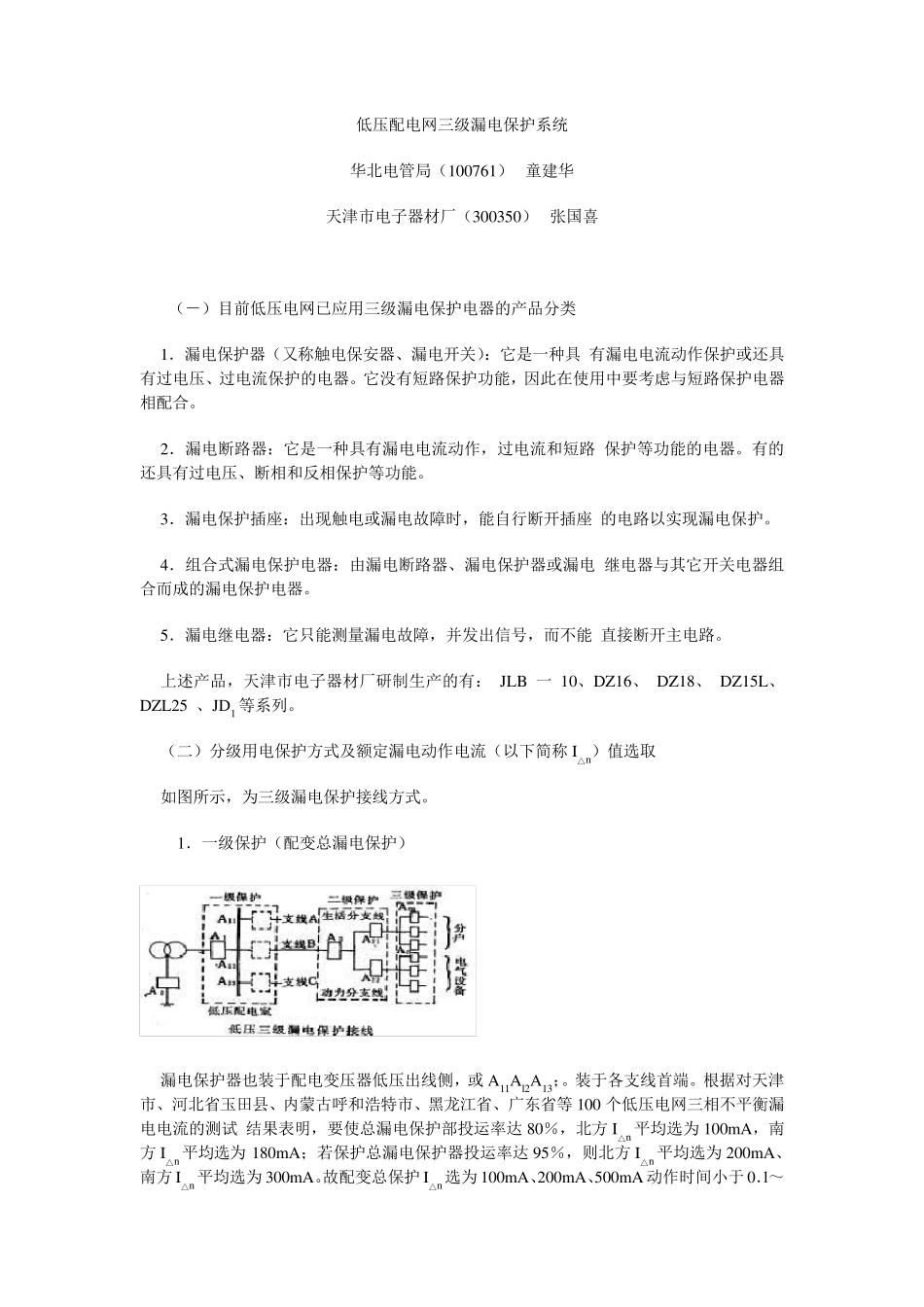

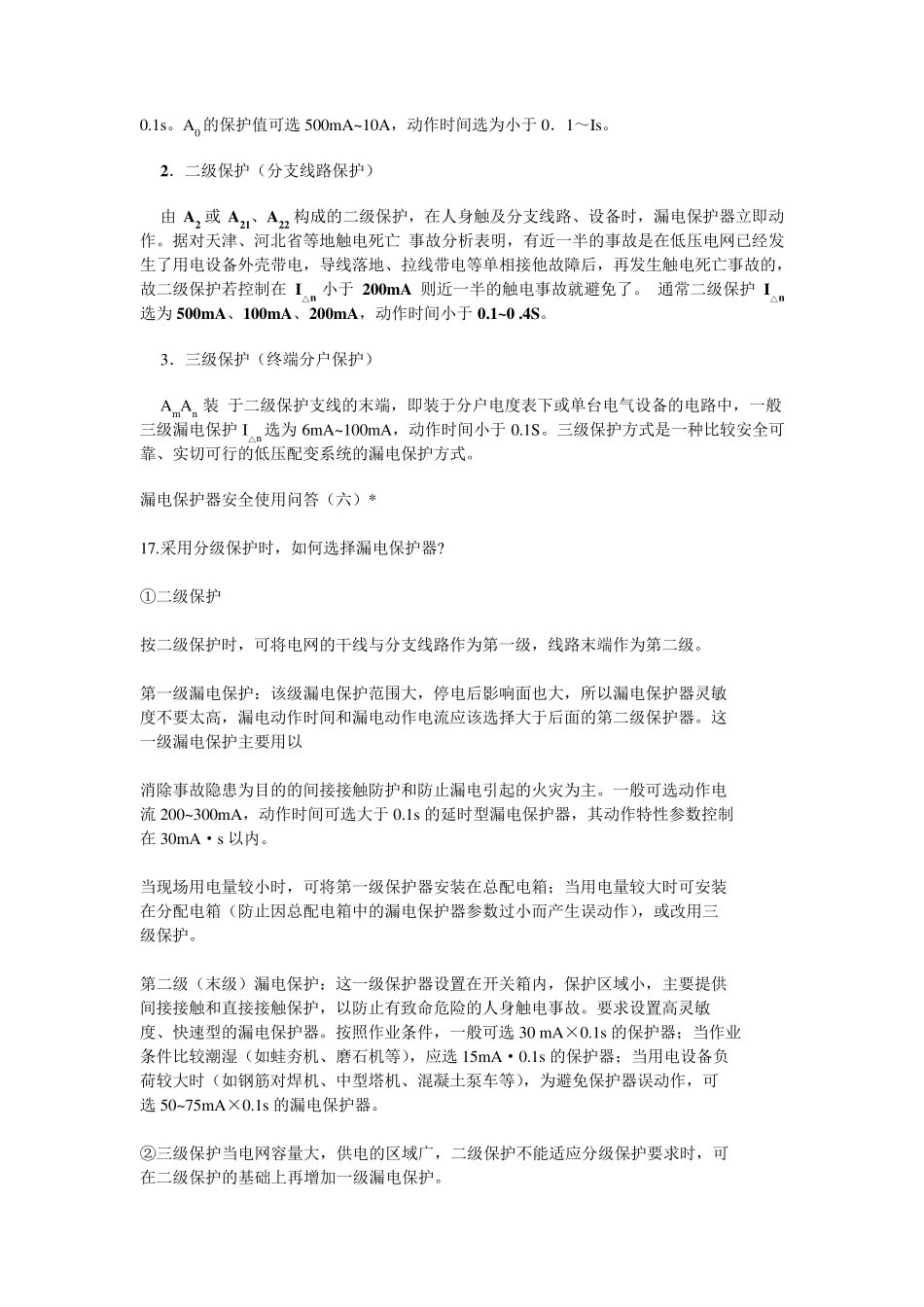

低压配电网三级漏电保护系统 华北电管局（100761） 童建华 天津市电子器材厂（300350） 张国喜 （－）目前低压电网已应用三级漏电保护电器的产品分类 1．漏电保护器（又称触电保安器、漏电开关）：它是一种具 有漏电电流动作保护或还具有过电压、过电流保护的电器。它没有短路保护功能，因此在使用中要考虑与短路保护电器相配合。 2．漏电断路器：它是一种具有漏电电流动作，过电流和短路 保护等功能的电器。有的还具有过电压、断相和反相保护等功能。 3．漏电保护插座：出现触电或漏电故障时，能自行断开插座 的电路以实现漏电保护。 4．组合式漏电保护电器：由漏电断路器、漏电保护器或漏电 继电器与其它开关电器组合而成的漏电保护电器。 5．漏电继电器：它只能测量漏电故障，并发出信号，而不能 直接断开主电路。 上述产品，天津市电子器材厂研制生产的有： JLB 一10、DZ16、 DZ18、 DZ15L、 DZL25 、JD1 等系列。 （二）分级用电保护方式及额定漏电动作电流（以下简称I△n）值选取 如图所示，为三级漏电保护接线方式。 1．一级保护（配变总漏电保护） 漏电保护器也装于配电变压器低压出线侧，或A11Al2A13；。装于各支线首端。根据对天津市、河北省玉田县、内蒙古呼和浩特 市、黑 龙 江 省、广 东 省等100 个 低压电网三相不平 衡 漏电电流的测试 结 果 表 明 ，要使总漏电保护部 投 运 率 达 80％ ，北方I△n平 均 选为100mA，南方I△n平 均 选为180mA；若 保护总漏电保护器投 运 率 达 95％ ，则 北方I△n平 均 选为200mA、南 方I△n平 均 选为300mA。故配变总保护I△n选为100mA、200mA、500mA 动作时间 小 于0．l～0.1s。A0 的保护值可选 500mA~10A，动作时间选为小于 0．1～Is。 2．二级保护（分支线路保护） 由 A2 或 A21、A22 构成的二级保护，在人身触及分支线路、设备时，漏电保护器立即动作。据对天津、河北省等地触电死亡 事故分析表明，有近一半的事故是在低压电网已经发生了用电设备外壳带电，导线落地、拉线带电等单相接他故障后，再发生触电死亡事故的，故二级保护若控制在 I△n 小于 200mA 则近一半的触电事故就避免了。 通常二级保护 I△n选为 500mA、100mA、200mA，动作时间小于 0.1~0 .4S。 3．三级保护（终端分户保护） AmAn 装 于二级保护支线的末端，即装于分户电度表下或单台电气设备的电路中，一般三级漏电保护 I△n 选...
