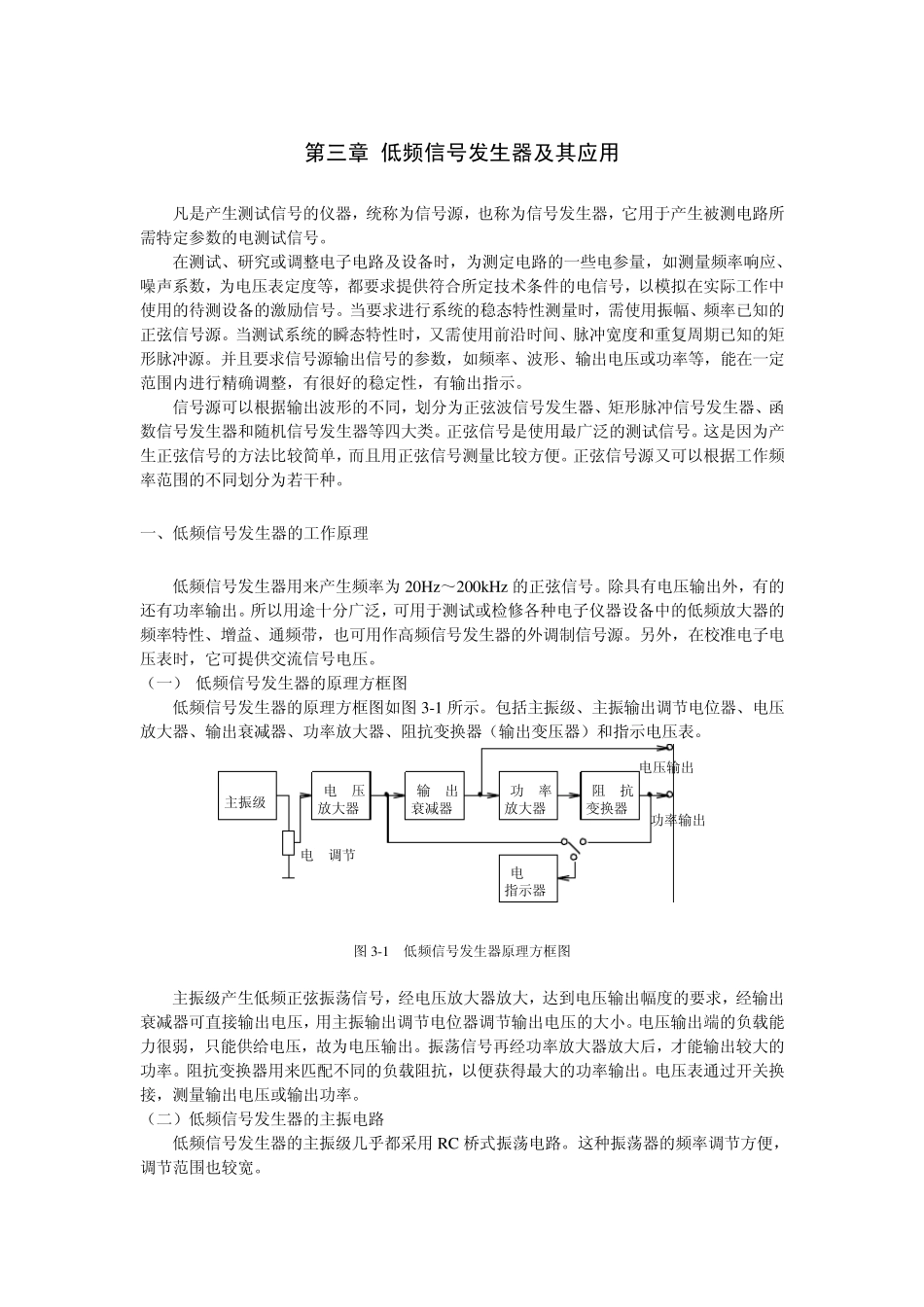

第三章 低频信号发生器及其应用 凡是产生测试信号的仪器，统称为信号源，也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。 在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。 信号源可以根据输出波形的不同，划分为正弦波信号发生器、矩形脉冲信号发生器、函数信号发生器和随机信号发生器等四大类。正弦信号是使用最广泛的测试信号。这是因为产生正弦信号的方法比较简单，而且用正弦信号测量比较方便。正弦信号源又可以根据工作频率范围的不同划分为若干种。 一、低频信号发生器的工作原理 低频信号发生器用来产生频率为20Hz～200kHz 的正弦信号。除具有电压输出外，有的还有功率输出。所以用途十分广泛，可用于测试或检修各种电子仪器设备中的低频放大器的频率特性、增益、通频带，也可用作高频信号发生器的外调制信号源。另外，在校准电子电压表时，它可提供交流信号电压。 （一） 低频信号发生器的原理方框图 低频信号发生器的原理方框图如图 3-1 所示。包括主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器（输出变压器）和指示电压表。 电 压放大器电压输出主振级输 出衰减器功 率放大器阻 抗变换器电 平指示器功率输出电平调节K 图 3-1 低频信号发生器原理方框图 主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。电压输出端的负载能力很弱，只能供给电压，故为电压输出。振荡信号再经功率放大器放大后，才能输出较大的功率。阻抗变换器用来匹配不同的负载阻抗，以便获得最大的功率输出。电压表通过开关换接，测量输出电压或输出功率。 （二）低频信号发生器的主振电路 低频信号发生器的主振级几乎都采用RC 桥式振荡电路。这种振荡器的频率调节方便，调节范围也较宽。 RC 桥式振荡器是一种反馈式振荡器，其原理电路如图3-2 所示。T1、T2 ...
