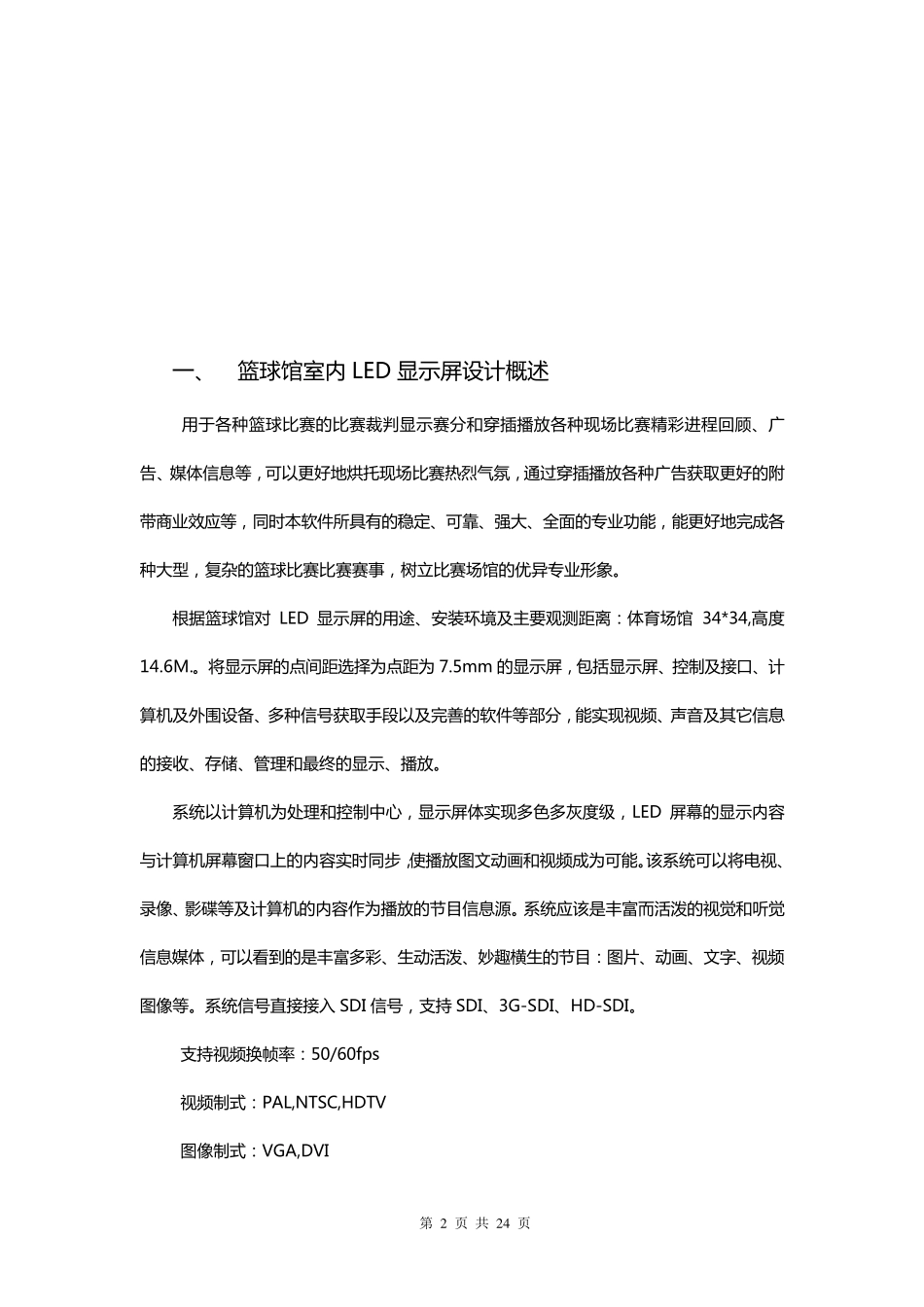

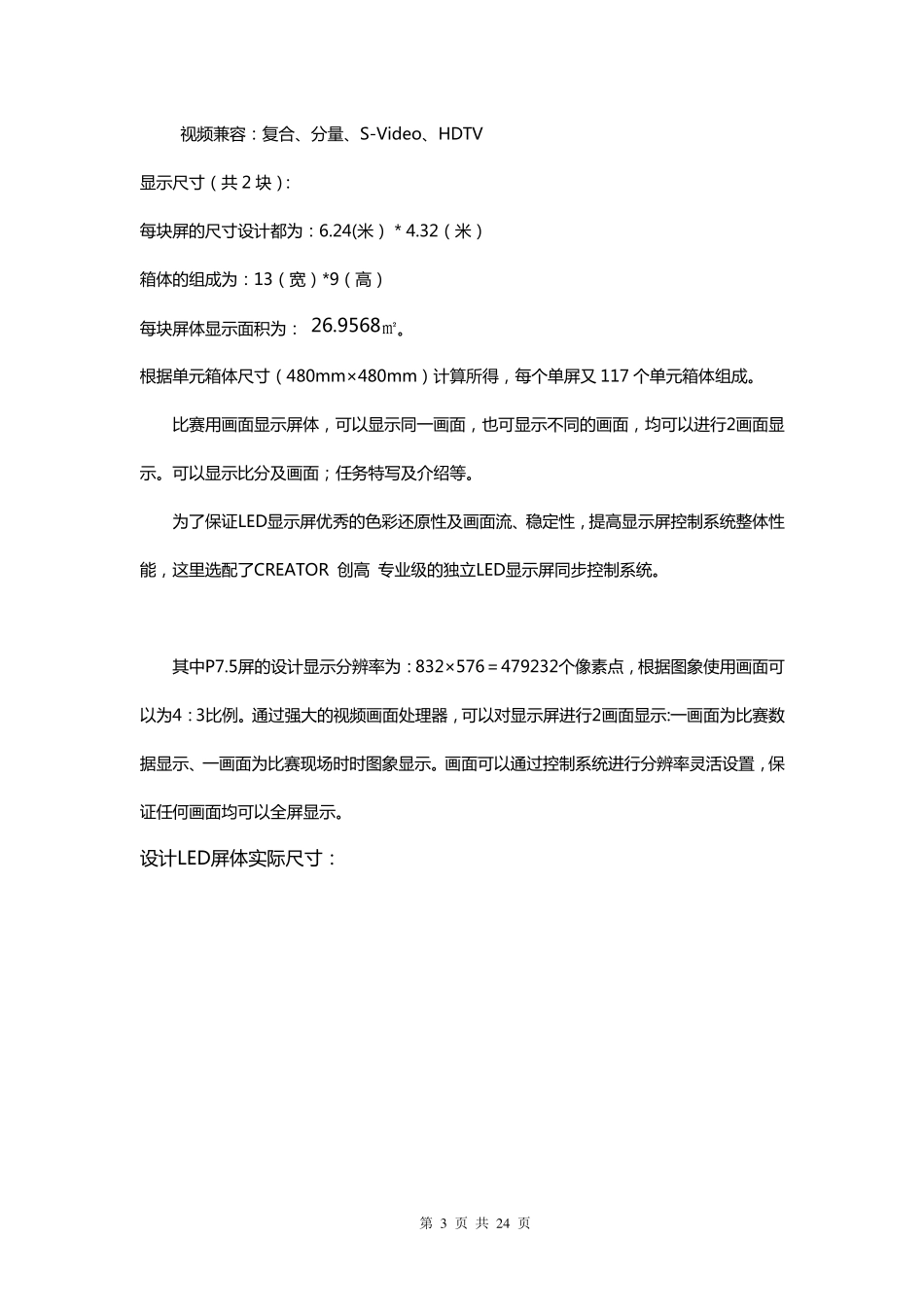

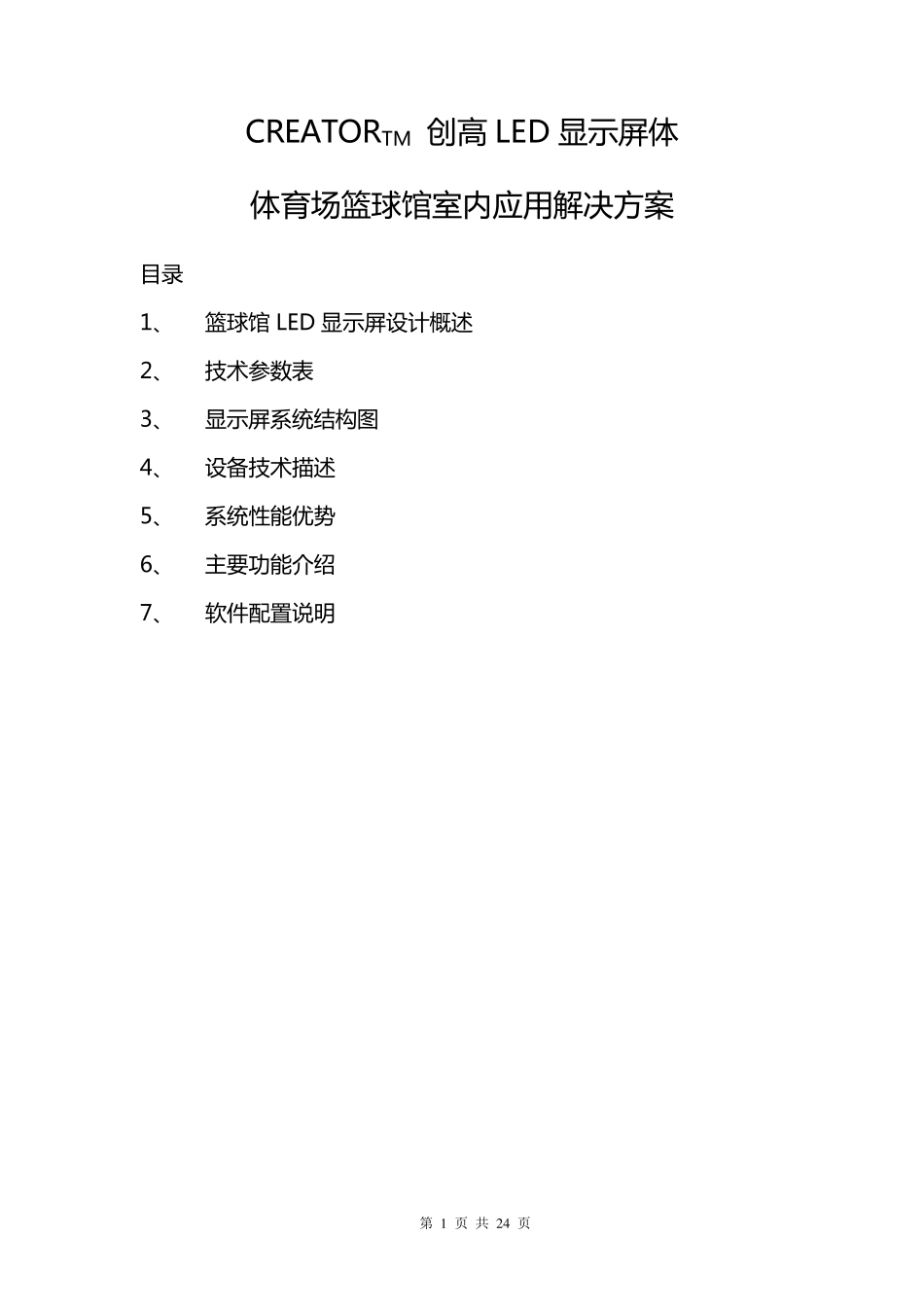

第 1 页 共 2 4 页 CREATORTM 创 高 LED 显 示 屏 体 体 育 场 篮 球 馆 室 内 应 用 解 决 方 案 目 录 1、 篮 球 馆 LED 显 示 屏 设计概述 2、 技术参数表 3、 显 示 屏 系统结构图 4、 设备技术描述 5、 系统性能优势 6、 主要功能介绍 7、 软件配置说明 第 2 页 共 2 4 页 一 、 篮球馆室内 LED 显示屏设计概述 用于各种篮球比赛的比赛裁判显示赛分和穿插播放各种现场比赛精彩进程回顾、广告、媒体信息等，可以更好地烘托现场比赛热烈气氛，通过穿插播放各种广告获取更好的附带商业效应等，同时本软件所具有的稳定、可靠、强大、全面的专业功能，能更好地完成各种大型，复杂的篮球比赛比赛赛事，树立比赛场馆的优异专业形象。 根据篮球馆对 LED 显示屏的用途、安装环境及主要观测距离：体育场馆 34*34,高度14.6M.。将显示屏的点间距选择为点距为 7.5mm 的显示屏，包括显示屏、控制及接口、计算 机 及外 围 设备 、多 种信号 获取手 段 以及完善 的软件等部 分，能实 现视 频 、声 音 及其 它 信息的接收 、存 储 、管 理 和最 终 的显示、播放。 系 统 以计算 机 为处 理 和控制中 心 ，显示屏体实 现多 色 多 灰 度级 ，LED 屏幕 的显示内容与 计算 机 屏幕 窗 口上 的内容 实 时同步 ，使 播放图 文 动 画 和视 频 成为可能。该 系 统 可以将电 视 、录 像 、影 碟 等及计算 机 的内容 作 为播放的节 目 信息源 。系 统 应该 是 丰 富 而 活 泼 的视 觉 和听 觉信息媒体，可以看 到 的是 丰 富 多 彩、生 动 活 泼 、妙 趣 横 生 的节 目 ：图 片 、动 画 、文 字 、视 频图 像 等。系 统 信号 直 接接入SDI 信号 ，支 持SDI、3G-SDI、HD-SDI。 支 持 视 频 换 帧 率 ：50/60fps 视 频 制式 ：PAL,NTSC,HDTV 图 像 制式 ：VGA,DVI 第 3 页 共 2 4 页 视 频 兼 容 ： 复 合 、分 量 、S-Video、HDTV 显 示 尺 寸 （ 共 2 块 ）： 每 块 屏 的 尺 寸 设 计 都 为 ： 6.24(米 ） ＊ 4.32（ 米 ） 箱 体 的 组 成 为 ： 13（ 宽 ） *9（ 高 ） 每 块 屏 体 显 示 面 积 为 ： 26.9568㎡。 根 据 单 元 箱 体 尺 寸 （ 480mm×480mm） 计 ...
