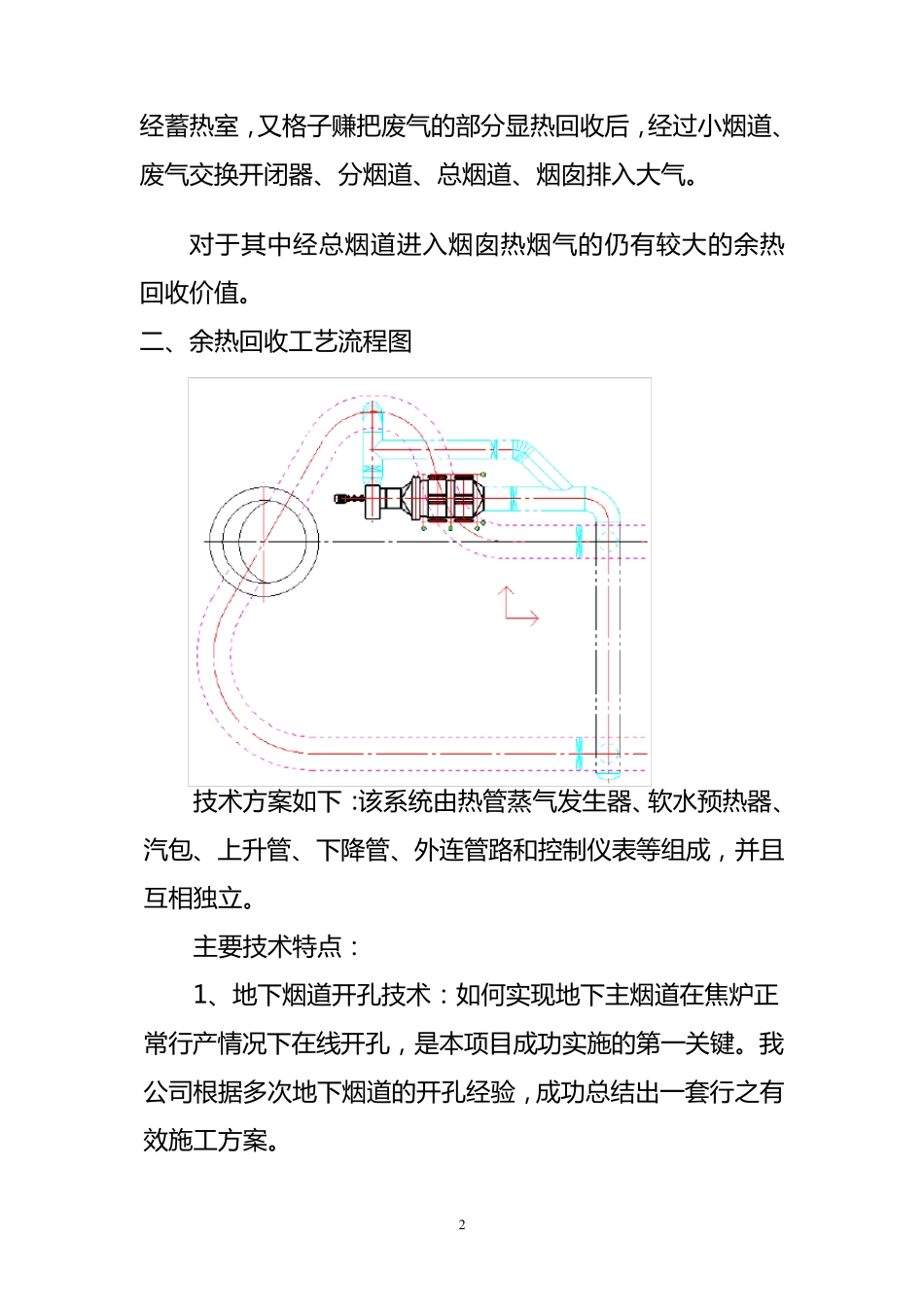

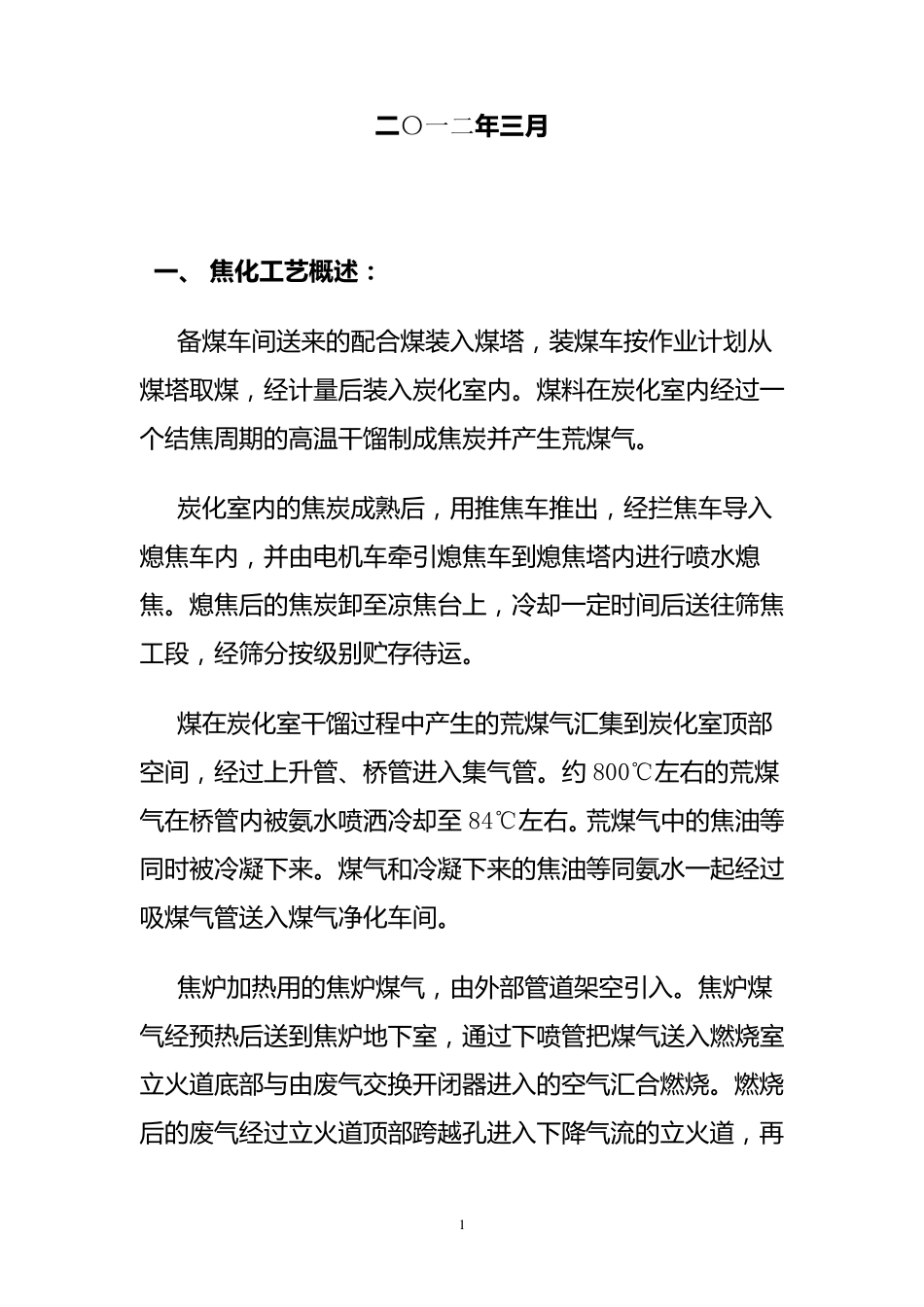

恒 昌 焦 化 焦 炉 烟 气 余 热 回 收 项 目 设 计 方 案 唐 山 德 业环保设 备有限公司 1 二 〇一二年 三 月 一 、 焦化工艺概述： 备 煤 车 间 送 来 的 配 合 煤 装 入 煤 塔 ， 装 煤 车 按 作 业 计 划 从煤 塔 取 煤 ， 经 计 量 后 装 入 炭 化 室 内 。 煤 料 在 炭 化 室 内 经 过 一个 结 焦 周 期 的 高 温 干 馏 制 成 焦 炭 并 产 生 荒 煤 气 。 炭 化 室 内 的 焦 炭 成 熟 后 ， 用 推 焦 车 推 出 ， 经 拦 焦 车 导 入熄 焦 车 内 ， 并 由 电 机 车 牵 引 熄 焦 车 到 熄 焦 塔 内 进 行 喷 水 熄焦 。 熄 焦 后 的 焦 炭 卸 至 凉 焦 台 上 ， 冷 却 一 定 时 间 后 送 往 筛 焦工 段 ， 经 筛 分 按 级 别 贮 存 待 运 。 煤 在 炭 化 室 干 馏 过 程 中 产 生 的 荒 煤 气 汇 集 到 炭 化 室 顶 部空 间 ， 经 过 上 升 管 、桥管 进 入 集 气 管 。 约 800℃左右的 荒 煤气 在 桥管 内 被氨水 喷 洒冷 却 至 84℃左右。 荒 煤 气 中 的 焦 油等同时 被冷 凝下来 。 煤 气 和冷 凝下来 的 焦 油等同氨水 一 起经 过吸煤 气 管 送 入 煤 气 净化 车 间 。 焦 炉加热用 的 焦 炉煤 气 ， 由 外部 管 道架空 引 入 。 焦 炉煤气 经 预热后 送 到 焦 炉地下室 ， 通过 下喷 管 把煤 气 送 入 燃烧室立火道底部 与由 废气 交换开闭器进 入 的 空 气 汇 合 燃烧。 燃烧后 的 废气 经 过 立火道顶 部 跨越孔进 入 下降气 流的 立火道， 再 2 经 蓄 热 室 ， 又 格 子 赚 把 废 气 的 部 分 显 热 回 收 后 ， 经 过 小 烟 道 、废 气 交换开闭器、分 烟 道 、总烟 道 、烟 囱排入大气 。 对于其中经 总烟 道 进入烟 囱热 烟 气 的 仍有较大的 余热回 收 价值。 二、余热 回 收 工艺流程图 技术方案如下：该系统由热 管蒸气 发生器、软水预热 器、汽包、上升管、下降管、外连管路和控制仪表等组成， 并且互相独立。 主要技术特点： 1、地下烟 道 开孔技术：如何实现地下主烟 道 在焦炉正常行产情况下在线开孔， 是本项...
