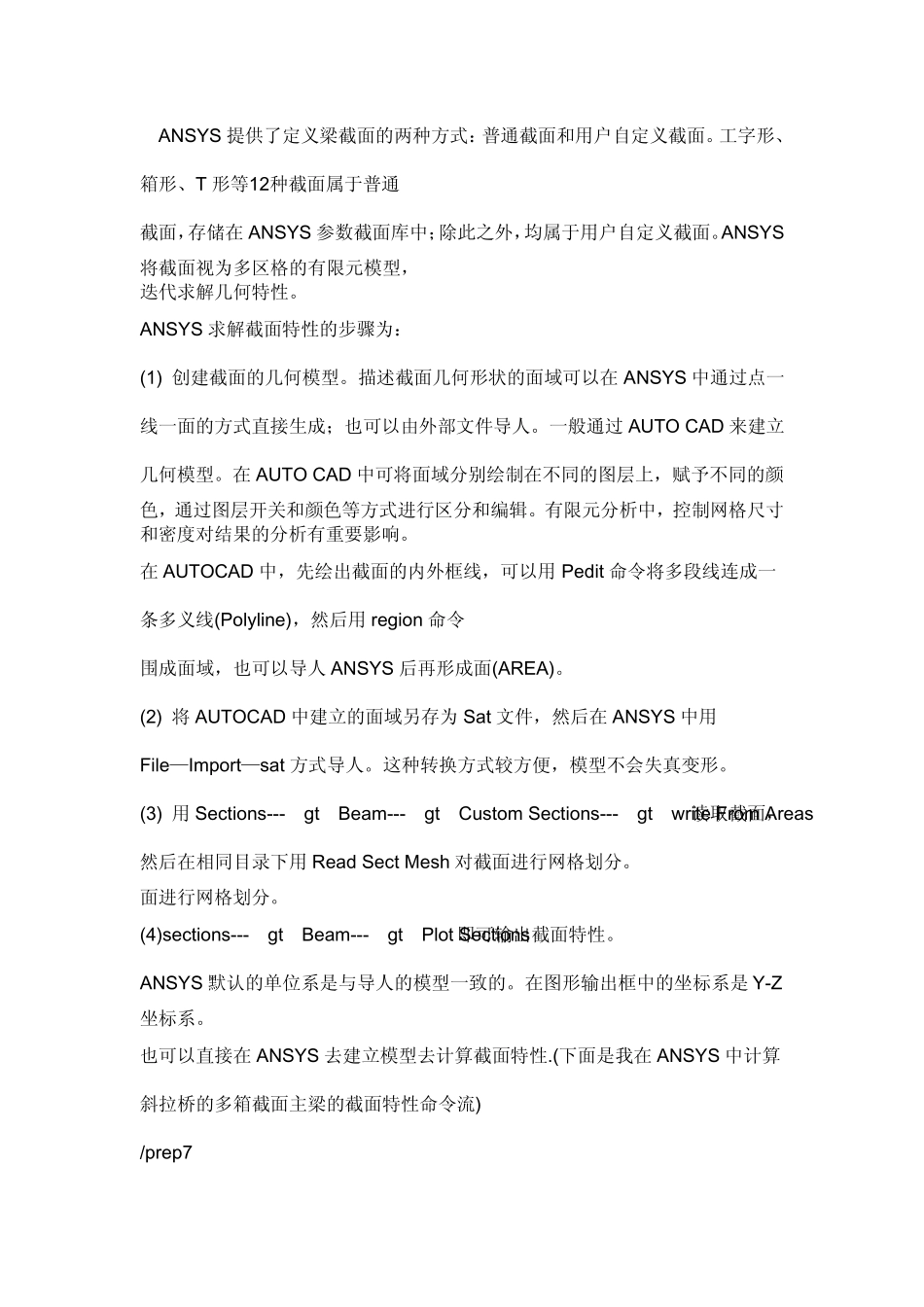

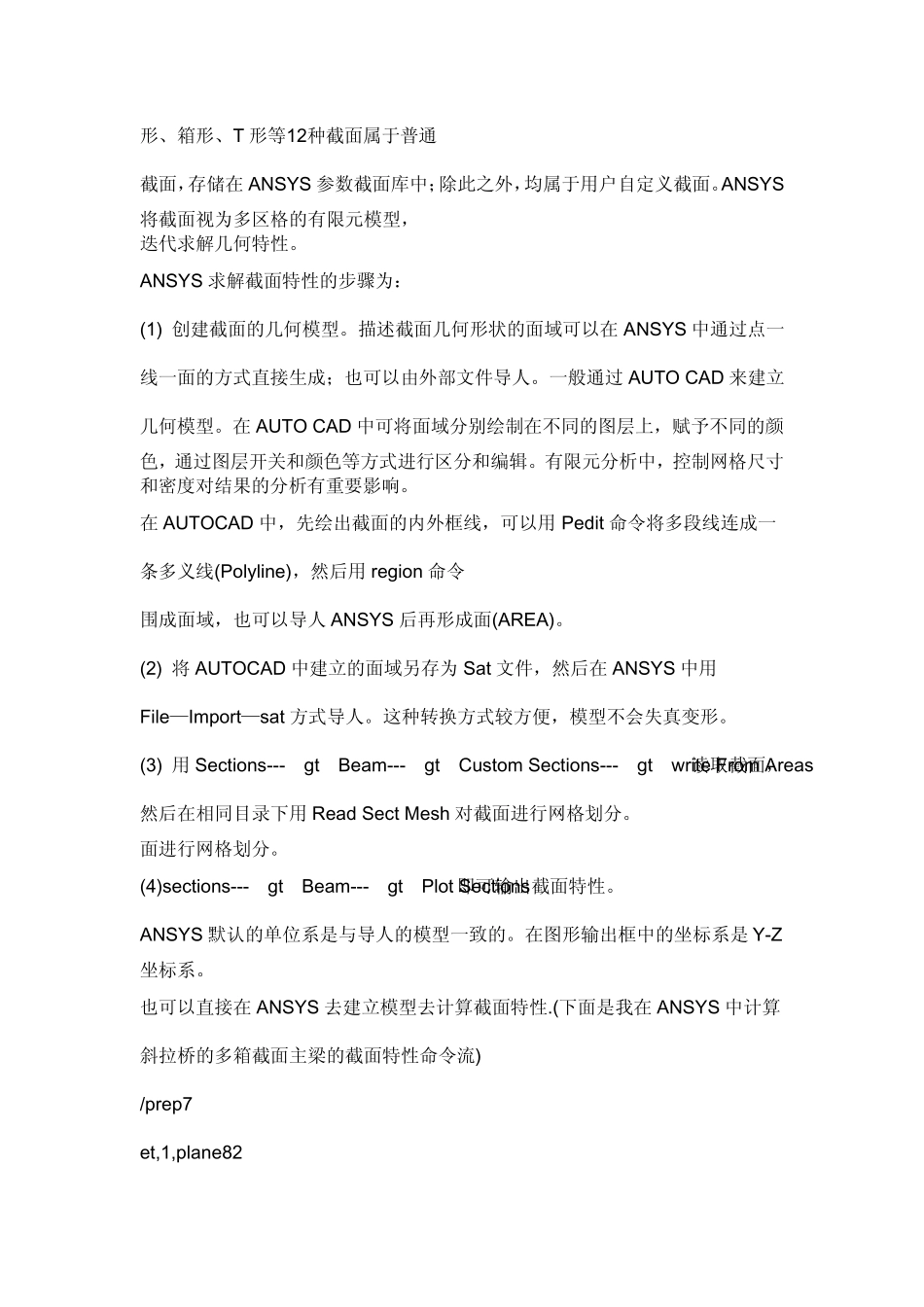

ANSYS 提供了定义梁截面的两种方式：普通截面和用户自定义截面。工字形、箱形、T 形等12种截面属于普通 截面，存储在 ANSYS 参数截面库中；除此之外，均属于用户自定义截面。ANSYS将截面视为多区格的有限元模型， 迭代求解几何特性。 ANSYS 求解截面特性的步骤为： (1) 创建截面的几何模型。描述截面几何形状的面域可以在 ANSYS 中通过点一线一面的方式直接生成；也可以由外部文件导人。一般通过 AUTO CAD 来建立几何模型。在 AUTO CAD 中可将面域分别绘制在不同的图层上，赋予不同的颜色，通过图层开关和颜色等方式进行区分和编辑。有限元分析中，控制网格尺寸和密度对结果的分析有重要影响。 在 AUTOCAD 中，先绘出截面的内外框线，可以用 Pedit 命令将多段线连成一条多义线(Polyline)，然后用 region 命令 围成面域，也可以导人 ANSYS 后再形成面(AREA)。 (2) 将 AUTOCAD 中建立的面域另存为 Sat 文件，然后在 ANSYS 中用File—Import—sat 方式导人。这种转换方式较方便，模型不会失真变形。 (3) 用 Sections--->Beam--->Custom Sections--->write From Areas读取截面，然后在相同目录下用 Read Sect Mesh 对截面进行网格划分。 面进行网格划分。 (4)sections--->Beam--->Plot Sections 即可输出截面特性。 ANSYS 默认的单位系是与导人的模型一致的。在图形输出框中的坐标系是 Y-Z坐标系。 也可以直接在 ANSYS 去建立模型去计算截面特性.(下面是我在 ANSYS 中计算斜拉桥的多箱截面主梁的截面特性命令流) /prep7 et,1,plane82 H=2.8 !主高 S=0.02 !梁横向坡度 k,1,0,2.8 !建立主跨侧主梁 k,2,-7.85,H-7.85*S k,3,-9.85,H-9.85*S k,4,-12.15,H-12.15*S k,5,-15,H-15*S k,6,-15,H-15*S-0.15 k,7,-12.15,H-12.15*S-0.45 K,8,-12.15,0 k,9,-9.85,0 k,10,-9.85,H-9.85*S-0.6 k,11,-7.85,H-7.85*S-0.25 k,12,0,H-0.25 ksymm,x,2,11,1,100 A,5,6,7,8,9,10,11,12,111,110,109,108,107,106,105,104,103,102,1,2,3,4,5 Aplot finish sm ANSYS 提供了定义梁截面的两种方式：普通截面和用户自定义截面。工字形、箱形、T 形等12种截面属于普通 截面，存储在 ANSYS 参数截面库中；除此之外，均属于用户自定义截面。ANSYS将截面视为多区格的有限元模型， 迭代求解几何特性。 ANSYS 求解截面特性的步骤为： (1) 创建截面的几何模型。描述截面几何形状的面域可以...
