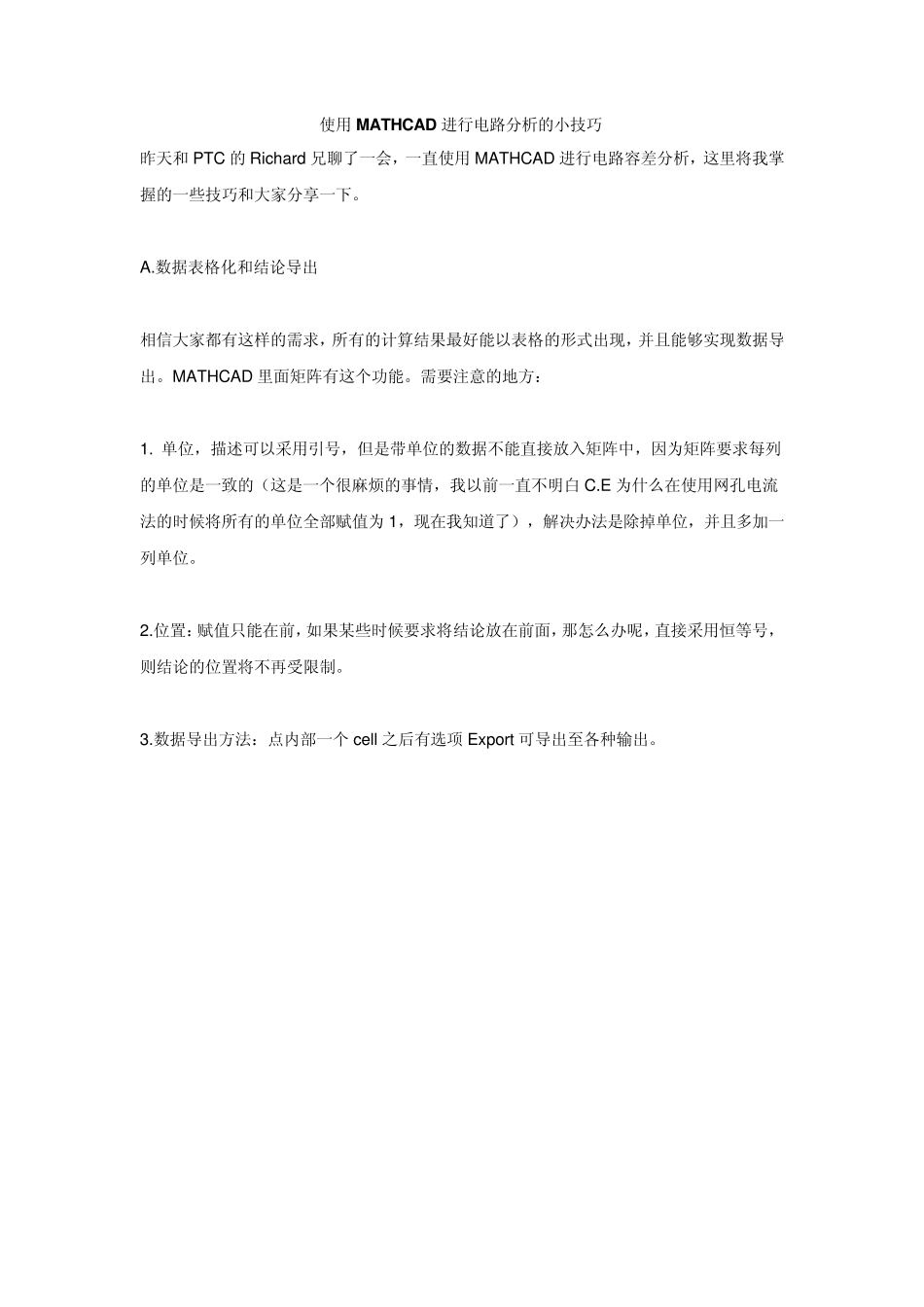

使用MATHCAD 进行电路分析的小技巧 昨天和PTC 的Richard 兄聊了一会,一直使用MATHCAD 进行电路容差分析,这里将我掌握的一些技巧和大家分享一下
数据表格化和结论导出 相信大家都有这样的需求,所有的计算结果最好能以表格的形式出现,并且能够实现数据导出
MATHCAD 里面矩阵有这个功能
需要注意的地方: 1
单位,描述可以采用引号,但是带单位的数据不能直接放入矩阵中,因为矩阵要求每列的单位是一致的(这是一个很麻烦的事情,我以前一直不明白 C
E 为什么在使用网孔电流法的时候将所有的单位全部赋值为 1,现在我知道了),解决办法是除掉单位,并且多加一列单位
位置:赋值只能在前,如果某些时候要求将结论放在前面,那怎么办呢,直接采用恒等号,则结论的位置将不再受限制
数据导出方法:点内部一个 cell 之后有选项 Ex port 可导出至各种输出

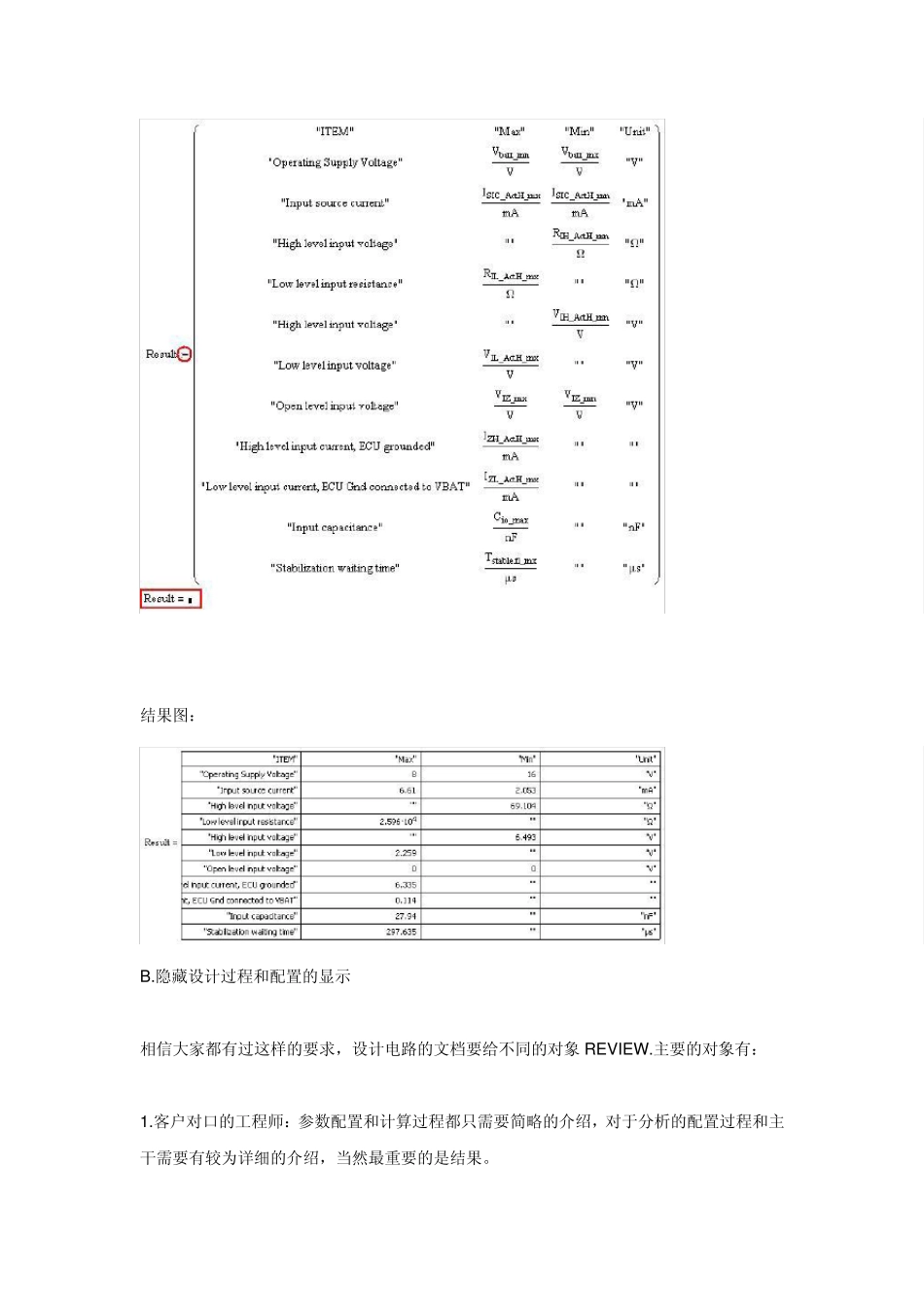

结果图: B
隐藏设计过程和配置的显示 相信大家都有过这样的要求,设计电路的文档要给不同的对象REVIEW
主要的对象有: 1
客户对口的工程师:参数配置和计算过程都只需要简略的介绍,对于分析的配置过程和主干需要有较为详细的介绍,当然最重要的是结果
部门领导:设计方法和校验过程包括参数选取的过程简略介绍
协作工程师:所有的参数选取和拟合过程,校验方法,所有的详细的选值过程
为了应对不同的要求,并且最大程度的满足类似的芯片和参数的计算过程的重用性,可采用配置的方法

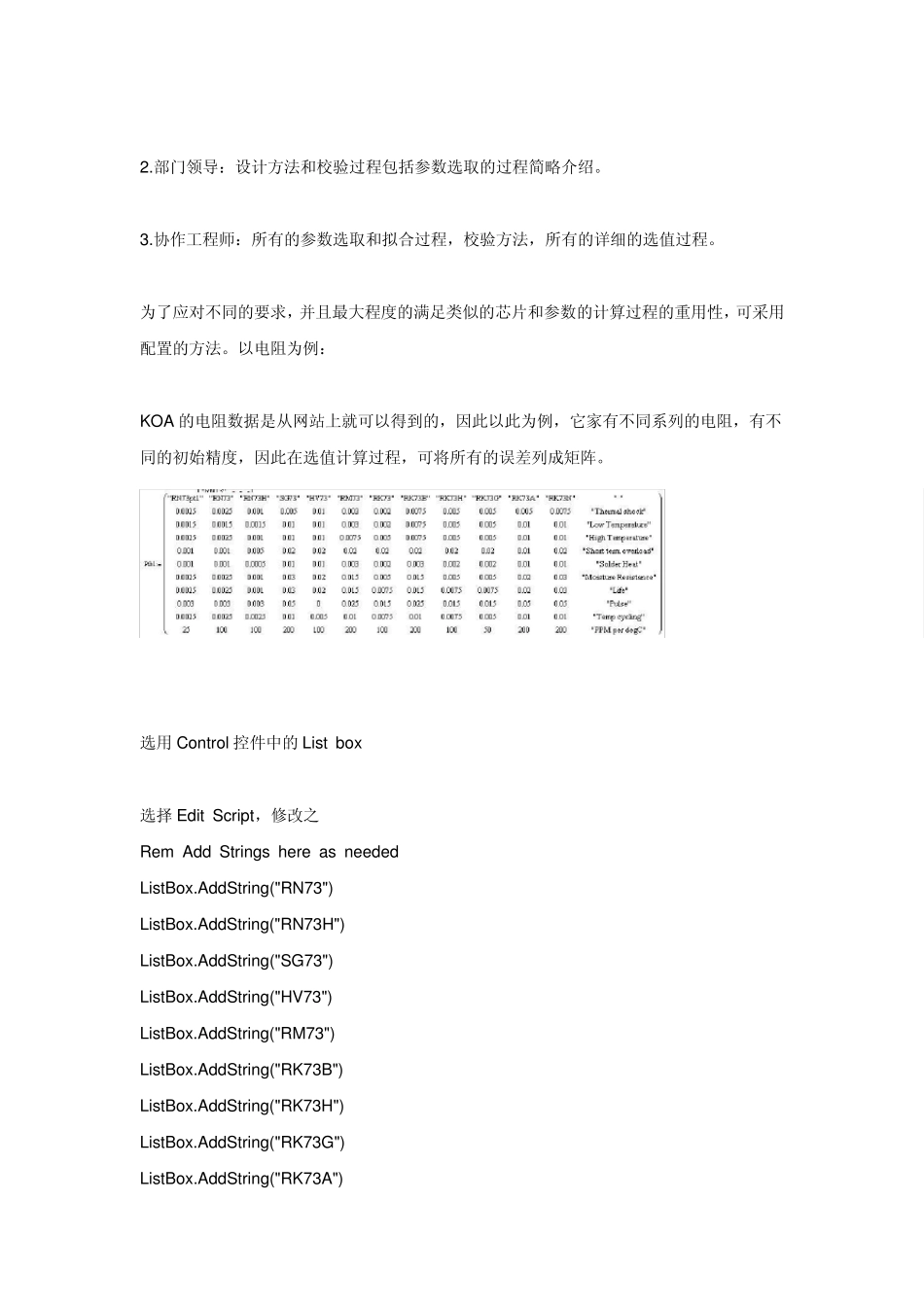

以电阻为例: KOA 的电阻数据是从网站上就可以得到的,因此以此为例,它家有不同系列的电阻,有不同的初始精度,因此在选值计算过程,可将所有的误差列成矩阵
选用 Control 控件中的List box 选择 Edit Script,修改之 Rem Add Strings here as needed ListBox
