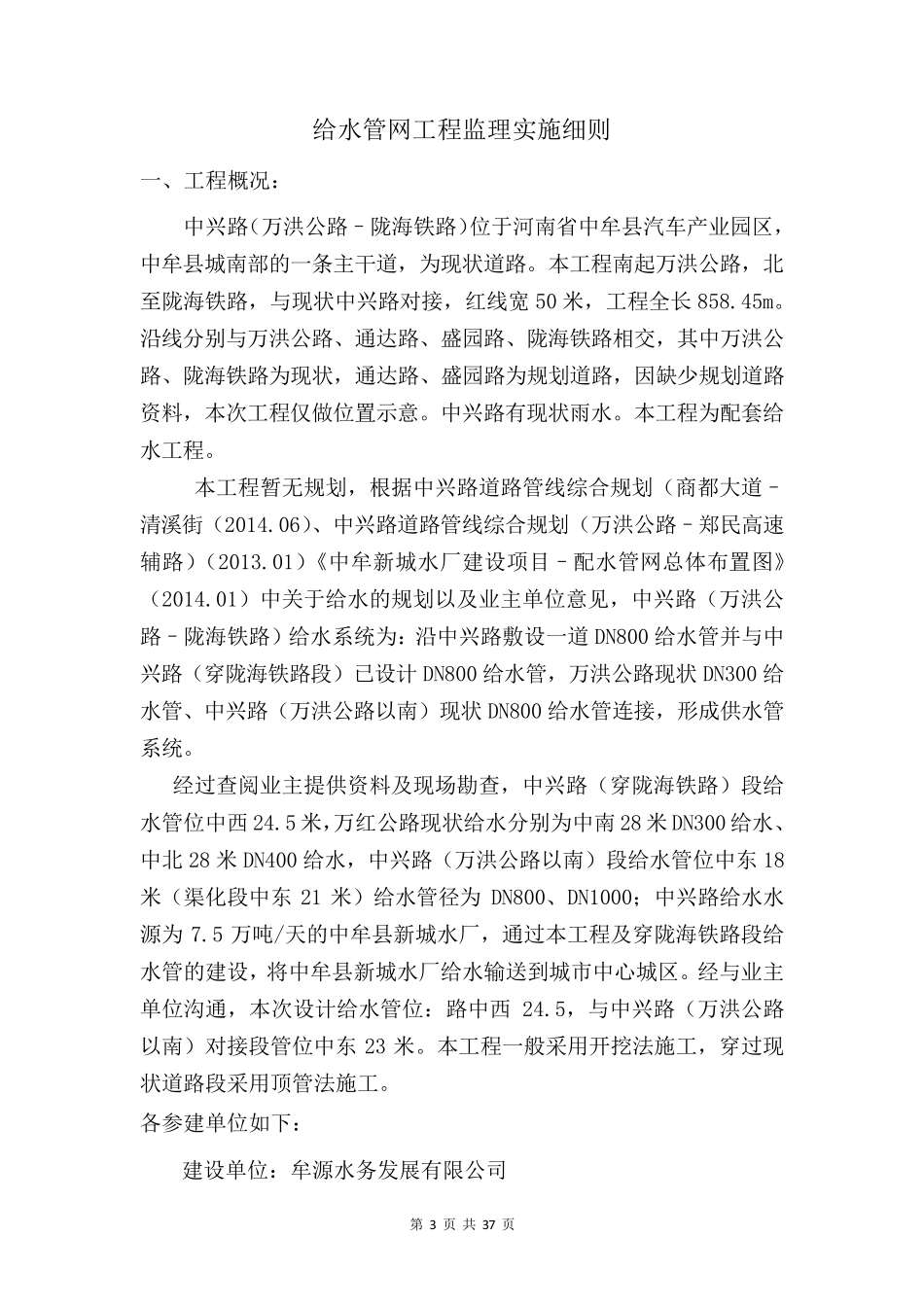

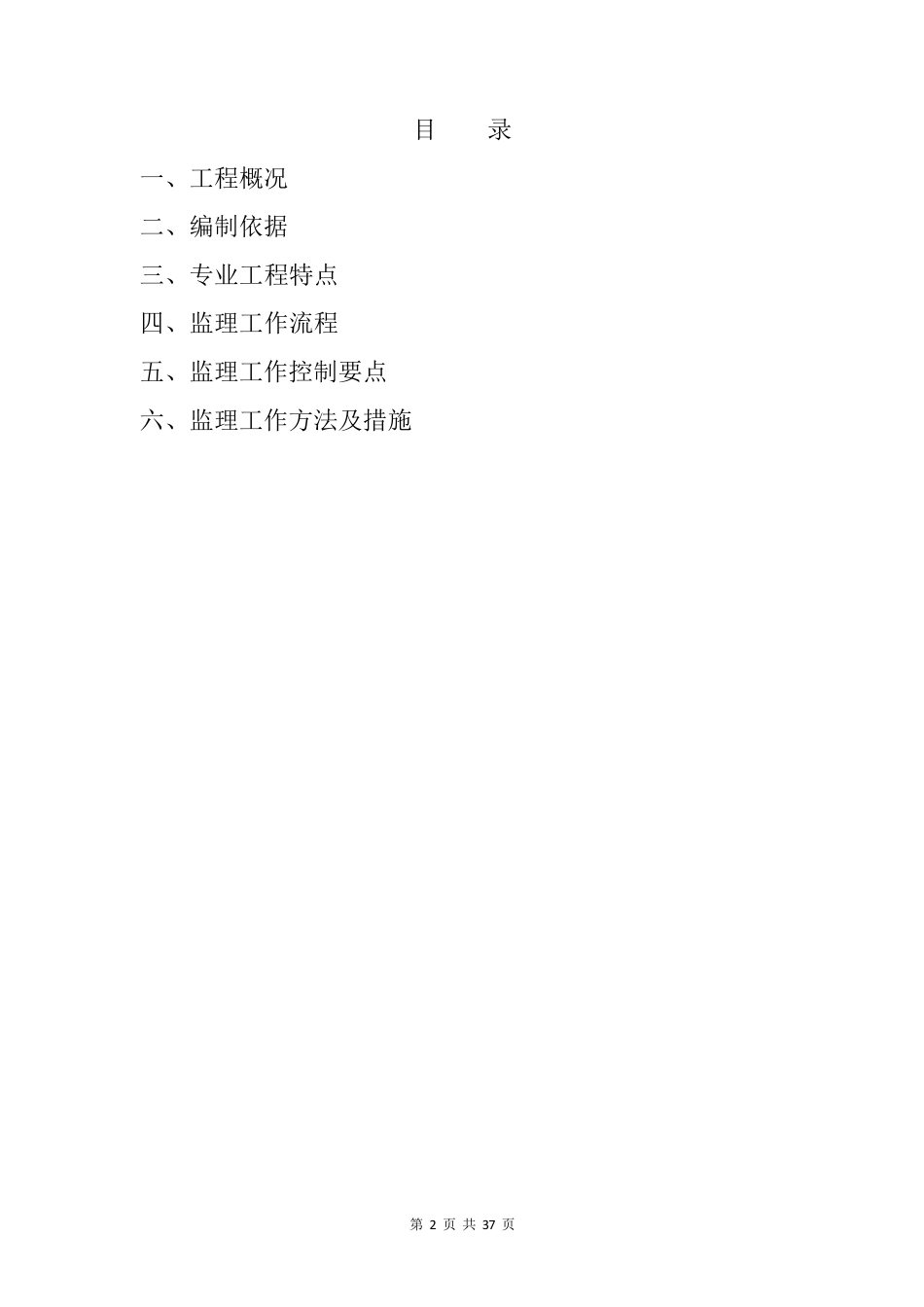

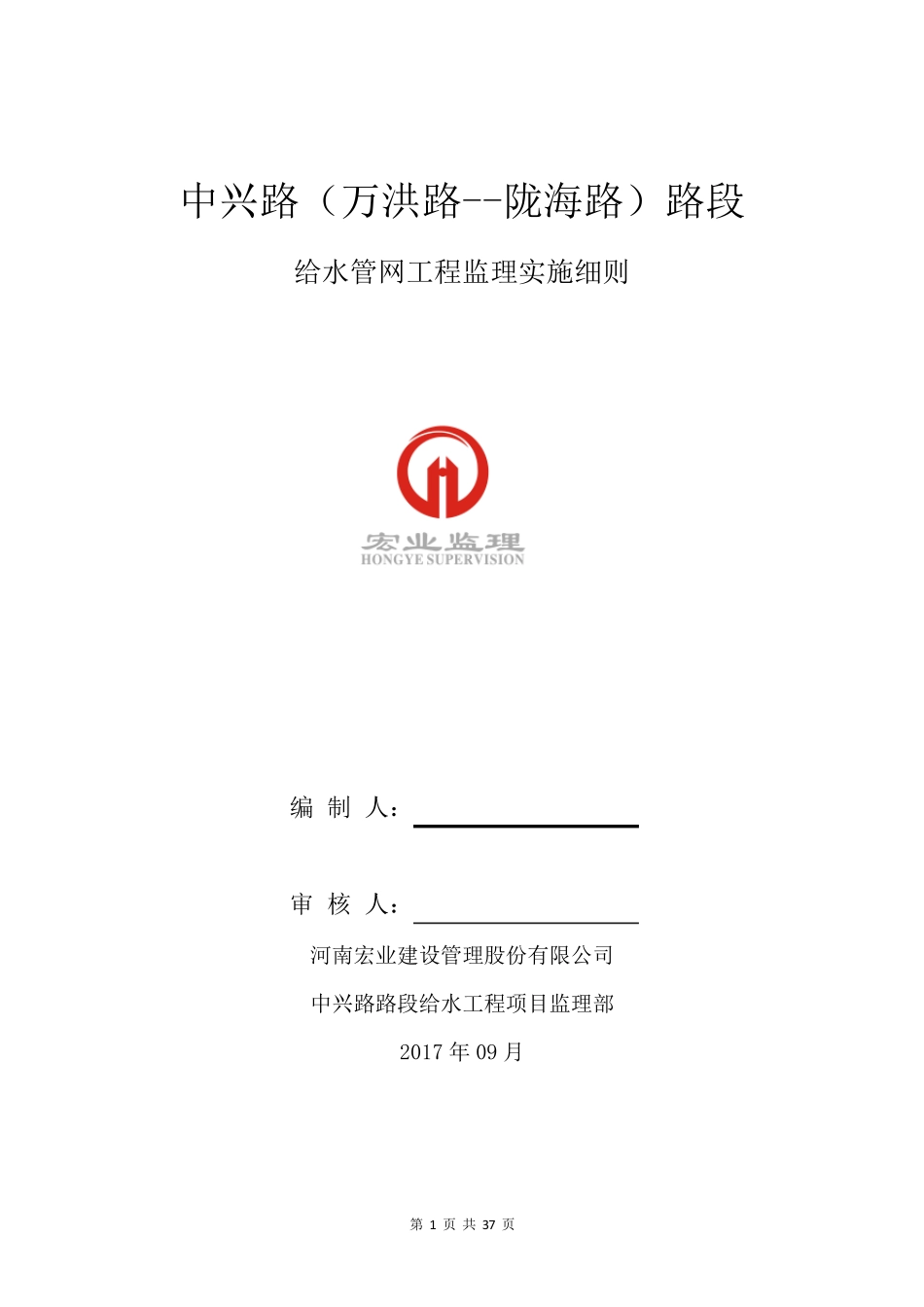

第 1 页 共 37 页 中兴路（万洪路--陇海路）路段 给水管网工程监理实施细则 编 制 人： 审 核 人： 河南宏业建设管理股份有限公司 中兴路路段给水工程项目监理部 2017 年 09 月 第 2 页 共 37 页 目 录 一、工程概况 二、编制依据 三、专业工程特点 四、监理工作流程 五、监理工作控制要点 六、监理工作方法及措施 第 3 页 共 37 页 给水管网工程监理实施细则 一、工程概况： 中兴路（万洪公路–陇海铁路）位于河南省中牟县汽车产业园区，中牟县城南部的一条主干道，为现状道路。本工程南起万洪公路，北至陇海铁路，与现状中兴路对接，红线宽 50 米，工程全长 858.45m。沿线分别与万洪公路、通达路、盛园路、陇海铁路相交，其中万洪公路、陇海铁路为现状，通达路、盛园路为规划道路，因缺少规划道路资料，本次工程仅做位置示意。中兴路有现状雨水。本工程为配套给水工程。 本工程暂无规划，根据中兴路道路管线综合规划（商都大道–清溪街（2014.06）、中兴路道路管线综合规划（万洪公路–郑民高速辅路）（2013.01）《中牟新城水厂建设项目–配水管网总体布置图》（2014.01）中关于给水的规划以及业主单位意见，中兴路（万洪公路–陇海铁路）给水系统为：沿中兴路敷设一道 DN800 给水管并与中兴路（穿陇海铁路段）已设计 DN800 给水管，万洪公路现状 DN300 给水管、中兴路（万洪公路以南）现状 DN800 给水管连接，形成供水管系统。 经过查阅业主提供资料及现场勘查，中兴路（穿陇海铁路）段给水管位中西24.5 米，万红公路现状给水分别为中南 28 米 DN300 给水、中北 28 米 DN400 给水，中兴路（万洪公路以南）段给水管位中东18米（渠化段中东21 米）给水管径为 DN800、DN1000；中兴路给水水源为 7.5 万吨/天的中牟县新城水厂，通过本工程及穿陇海铁路段给水管的建设，将中牟县新城水厂给水输送到城市中心城区。经与业主单位沟通，本次设计给水管位：路中西24.5，与中兴路（万洪公路以南）对接段管位中东23 米。本工程一般采用开挖法施 工，穿过现状道路段采用顶 管法施 工。 各参建单位如下： 建设单位：牟源水务 发 展 有限 公司 第 4 页 共 37 页 监理单位：河南宏业建设管理股份有限公司 设计单位：郑州市市政工程勘察设计研究院 施工单位：河南贤坤实业有限公司 二、编制依据: （一）设计图纸，监理委托合同，施工合同，施工方案等； （二）与专业...
