供热空调水系统阀门的种类和选择

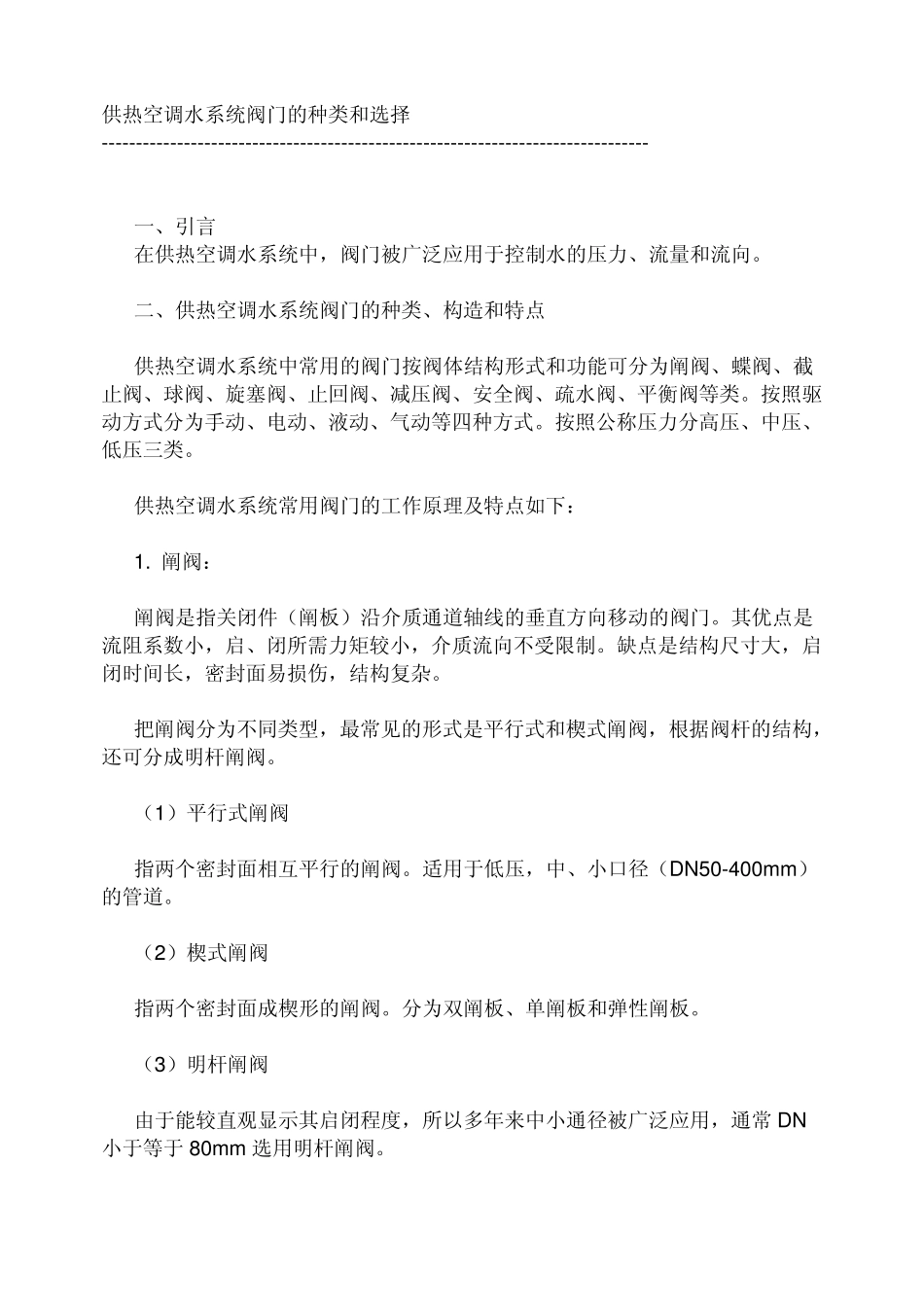

供热空调水系统阀门的种类和选择 -------------------------------------------------------------------------------- 一、引言 在供热空调水系统中，阀门被广泛应用于控制水的压力、流量和流向。 二、供热空调水系统阀门的种类、构造和特点 供热空调水系统中常用的阀门按阀体结构形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。按照驱动方式分为手动、电动、液动、气动等四种方式。按照公称压力分高压、中压、低压三类。 供热空调水系统常用阀门的工作原理及特点如下： 1. 阐阀： 阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。缺点是结构尺寸大，启闭时间长，密封面易损伤，结构复杂。 把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的结构，还可分成明杆阐阀。 （1）平行式阐阀 指两个密封面相互平行的阐阀。适用于低压，中、小口径（DN50-400mm）的管道。 （2）楔式阐阀 指两个密封面成楔形的阐阀。分为双阐板、单阐板和弹性阐板。 （3）明杆阐阀 由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常 DN小于等于 80mm 选用明杆阐阀。 （4）暗杆阐阀 其阀杆螺母在阀体内与介质直接接触。适用于大口径阀门和安装空间受限制的管路，如地下管线。 2.蝶阀 其名称来源于翼状结构的蝶板。在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。蝶阀的优点是体积小，重量轻，结构简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。 蝶阀按结构可分为杠杆式（双摇杆）、中心对称门式、偏置板式和斜板式。 对公称通径DN<800mm 的蝶阀应选择偏置板式。 3.截止阀 指关闭体（阀瓣）沿阀座中心线移动的阀门。它在管道中一般只作切断用，而不用于节流，通常公称通径都限制在DN250mm 以下。缺点是压力损失大。 截止阀种类很多，按照结构一般分为直通式、确式和直流式。角式截止阀在制冷系统中较多采用，其进口通道呈 90 度直角，会产生压力降，最大优点是安装在管路系统的拐角处，既省 90 度弯头，又便于操作。 4. 球阀 球阀是由旋塞阀演变而来的，它在管道上主要用于切断、分配和改变介质流向。它的特点是流体阻力最小，其阻力系数与同长度的管段相等，启闭快，密封可靠，结构紧凑...
