依维柯行驶系统维修

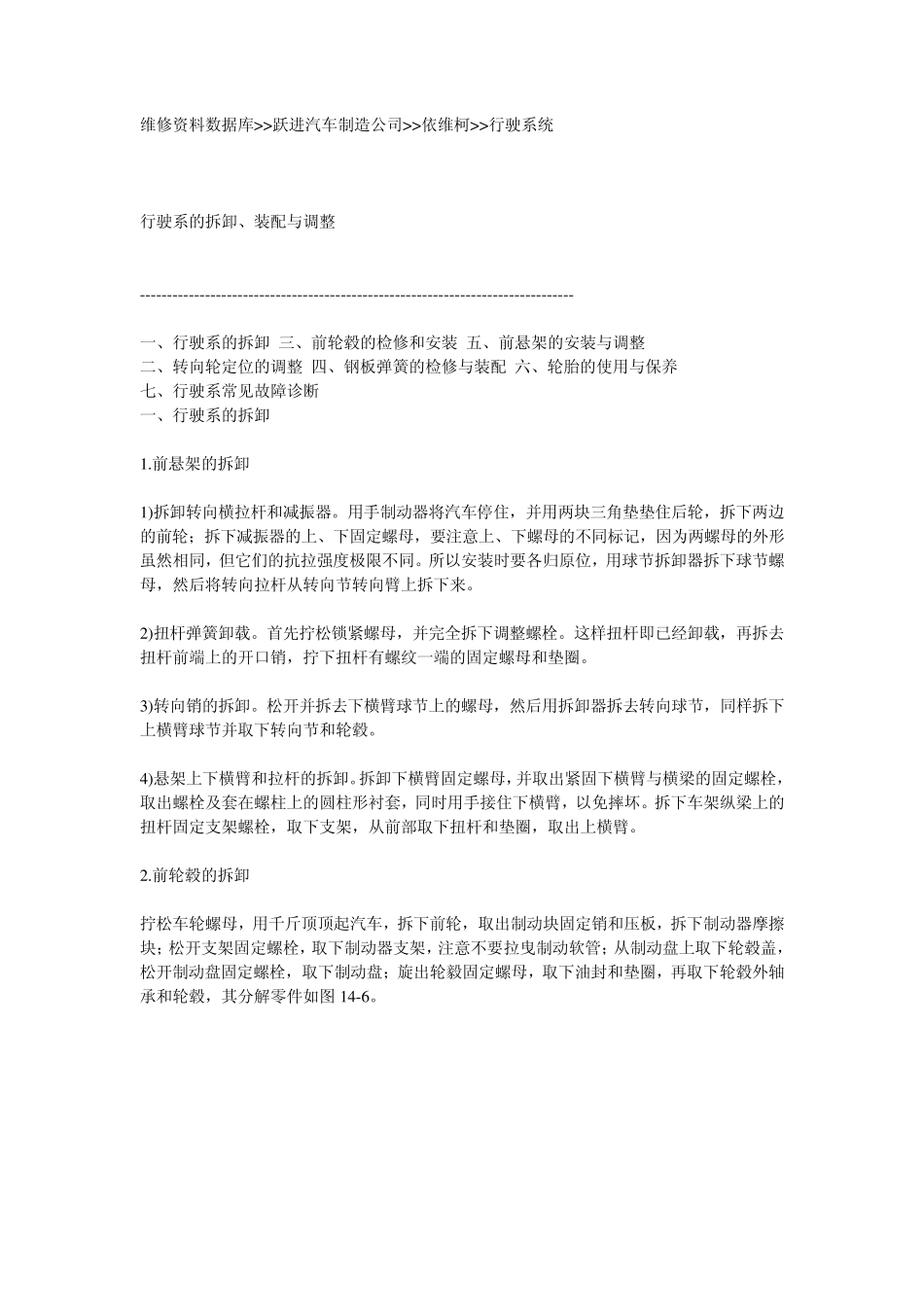

依维柯行驶系统维修_第1页
1/11
依维柯行驶系统维修_第2页
2/11
依维柯行驶系统维修_第3页
3/11
维修资料数据库>>跃进汽车制造公司>>依维柯>>行驶系统 行驶系的拆卸、装配与调整 -------------------------------------------------------------------------------- 一、行驶系的拆卸 三、前轮毂的检修和安装 五、前悬架的安装与调整 二、转向轮定位的调整 四、钢板弹簧的检修与装配 六、轮胎的使用与保养 七、行驶系常见故障诊断 一、行驶系的拆卸 1.前悬架的拆卸 1)拆卸转向横拉杆和减振器。用手制动器将汽车停住,并用两块三角垫垫住后轮,拆下两边的前轮;拆下减振器的上、下固定螺母,要注意上、下螺母的不同标记,因为两螺母的外形虽然相同,但它们的抗拉强度极限不同。所以安装时要各归原位,用球节拆卸器拆下球节螺母,然后将转向拉杆从转向节转向臂上拆下来。 2)扭杆弹簧卸载。首先拧松锁紧螺母,并完全拆下调整螺栓。这样扭杆即已经卸载,再拆去扭杆前端上的开口销,拧下扭杆有螺纹一端的固定螺母和垫圈。 3)转向销的拆卸。松开并拆去下横臂球节上的螺母,然后用拆卸器拆去转向球节,同样拆下上横臂球节并取下转向节和轮毂。 4)悬架上下横臂和拉杆的拆卸。拆卸下横臂固定螺母,并取出紧固下横臂与横梁的固定螺栓,取出螺栓及套在螺柱上的圆柱形衬套,同时用手接住下横臂,以免摔坏。拆下车架纵梁上的扭杆固定支架螺栓,取下支架,从前部取下扭杆和垫圈,取出上横臂。 2.前轮毂的拆卸 拧松车轮螺母,用千斤顶顶起汽车,拆下前轮,取出制动块固定销和压板,拆下制动器摩擦块;松开支架固定螺栓,取下制动器支架,注意不要拉曳制动软管;从制动盘上取下轮毂盖,松开制动盘固定螺栓,取下制动盘;旋出轮毅固定螺母,取下油封和垫圈,再取下轮毂外轴承和轮毂,其分解零件如图 14-6。 3.钢板弹簧的拆卸 以拆卸后钢板弹簧为例: 在前轮下垫上三角木,用液压千斤顶从后桥下顶起车架后部,在钢板弹簧前支架略前处的车架纵梁下放置两钢架,撑好纵梁后放下汽车并移出千斤顶。然后在千斤顶上装上后桥壳支架,支架有三个支撑点:两个支点托住后桥两边的桥壳,另一支点呈 Y 形,托住后桥前端,升高千斤顶使三点接触到各自支撑点为止。用带 22m m 套筒的棘轮扳手拆去活动吊耳(后吊耳)的两个螺母,取下吊耳内片,用螺丝起子拆去吊耳外以及两个和外片焊接在一起的钢板销,并从钢板弹簧卷耳中取出衬套,用两把开口扳手拆下螺母和螺栓即可将钢板弹簧从前吊耳支架中取出,同时从钢板卷耳内取出衬套,进一步分解钢板弹簧,将钢板...
