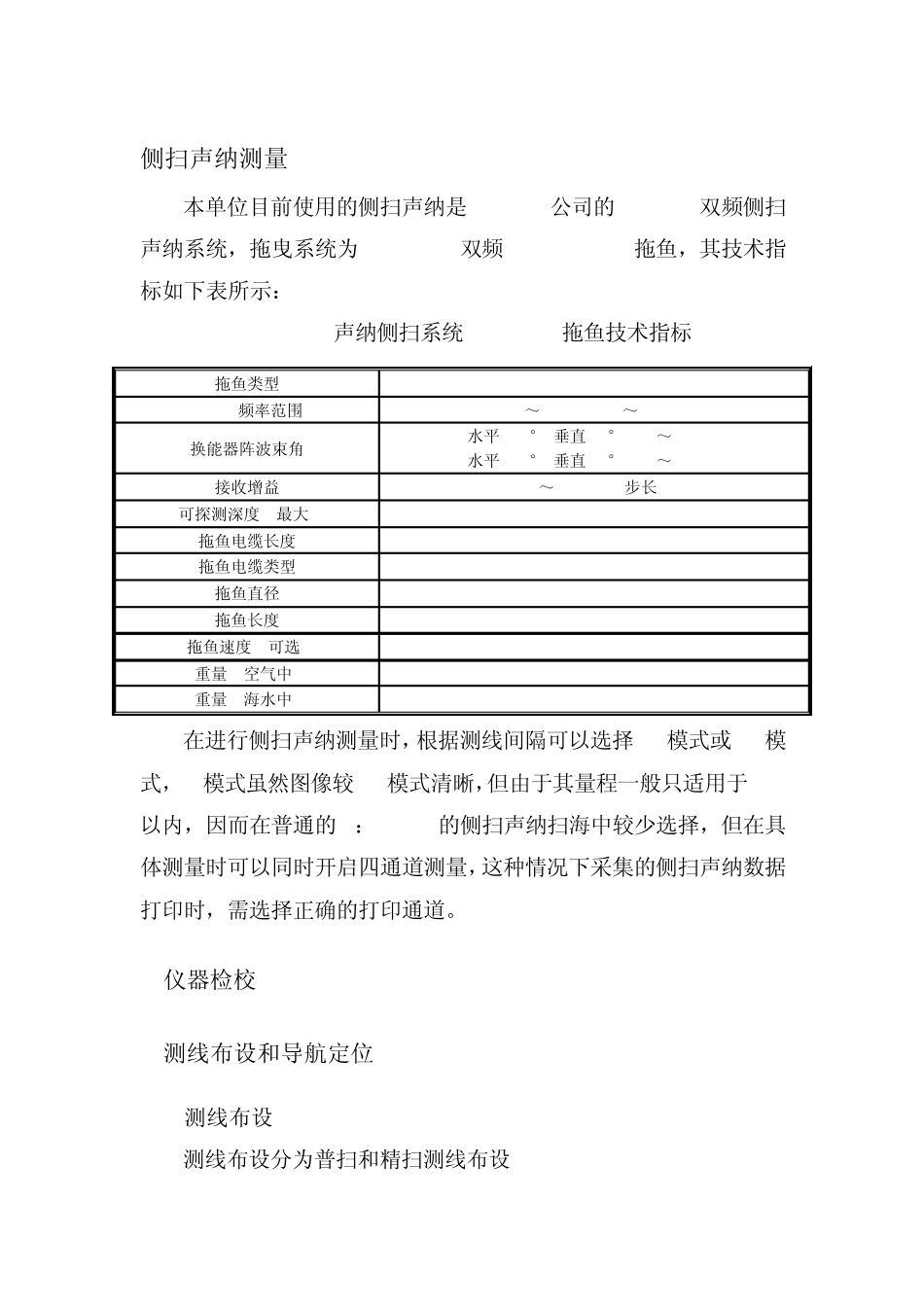

侧扫声纳测量 本单位目前使用的侧扫声纳是Benthos公司的SIS1624双频侧扫声纳系统，拖曳系统为TTV-196D双频(100/400kHz)拖鱼，其技术指标如下表所示： SIS 1624 声纳侧扫系统TTV-196D拖鱼技术指标 拖鱼类型 TTV-196D Chirp频率范围 110～130kHz/370～390kHz 换能器阵波束角 水平0.5°/垂直 55°@110～130kHz 水平0.5°/垂直 35°@370～390kHz 接收增益 0～21dB@3dB步长 可探测深度 (最大) 1750 m 拖鱼电缆长度 150 m 拖鱼电缆类型 10 conductor 拖鱼直径 11.4 cm. (4.5") 拖鱼长度 177.8 cm. (70") 拖鱼速度 (可选) 1 - 8 knots 重量 (空气中) 36kg (80 lbs.) 重量 (海水中) 25 kg (55 lbs.) 在进行侧扫声纳测量时，根据测线间隔可以选择 LF模式或 HF模式，HF模式虽然图像较 LF模式清晰，但由于其量程一般只适用于 50m以内，因而在普通的1：10000的侧扫声纳扫海中较少选择，但在具体测量时可以同时开启四通道测量，这种情况下采集的侧扫声纳数据打印时，需选择正确的打印通道。 1 仪器检校 2 测线布设和导航定位 2.1 测线布设 测线布设分为普扫和精扫测线布设 普扫测线布设时的原则就是保证足够的重叠带宽度，一般侧扫比例都是1:10000，为与水深测量同步，这种比例下一般的测线布设方法是平行于水流方向，100m间隔布线，量程采用100m，这样达到100%重叠，如发现可疑图像时需要布设精扫测线，精扫测线的布设应覆盖可疑图线区域，并垂直于普扫测线成“井”字形布设。 2.2 导航定位 导航定位仪器根据比例尺的不同而不同，导航软件根据需要可以选择 Hypack。 3 仪器安装 如果 DGPS天线数据线长度不够，或拖鱼与DGPS天线之间有偏差，需要通过Hypack软件的Offset来进行改正注意调节保护绳的长度以保证施测过程中数据线不吃力。 4 仪器连接 用于导航的DGPS信号，可以直接通过COM1连接至侧扫声纳，如果使用Hypack也可以通过其内存共享的数据输出，由双母口的串口数据线输入。 5 Sonarwiz.MAP软件采集 5.1参数设置 设置拖鱼连接参数和量程： 设置记录文件： 设置融合方式： Mosaic Setup： File-〉configure mosaic setting(F10): Add Edit Datum: New: Input Name,and then fill the blank as the following: And then back to Add/Edit coordinate system, set the parameters as the following picture: At the last back to Browse coordinate system, choose the name your just definite,
