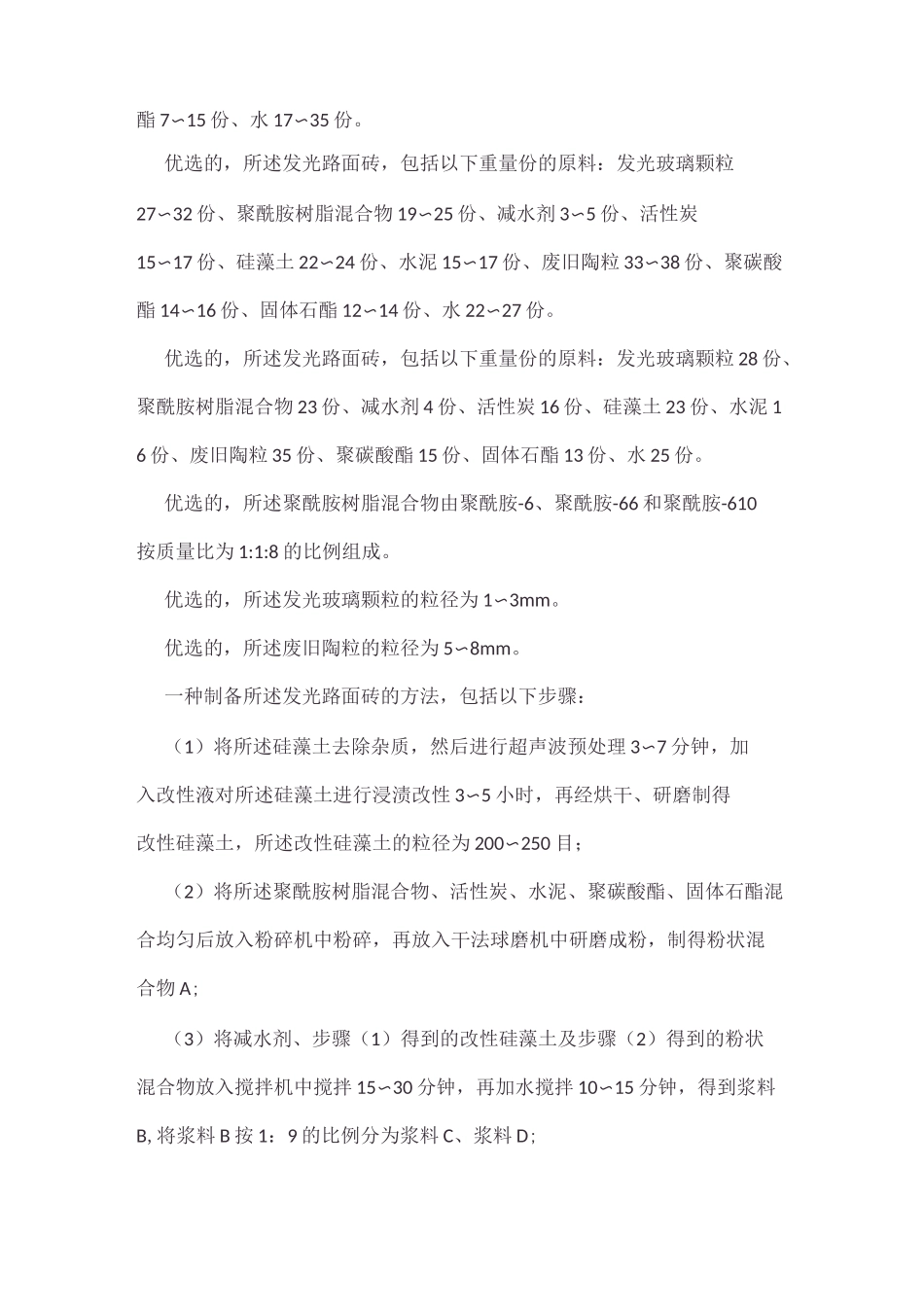

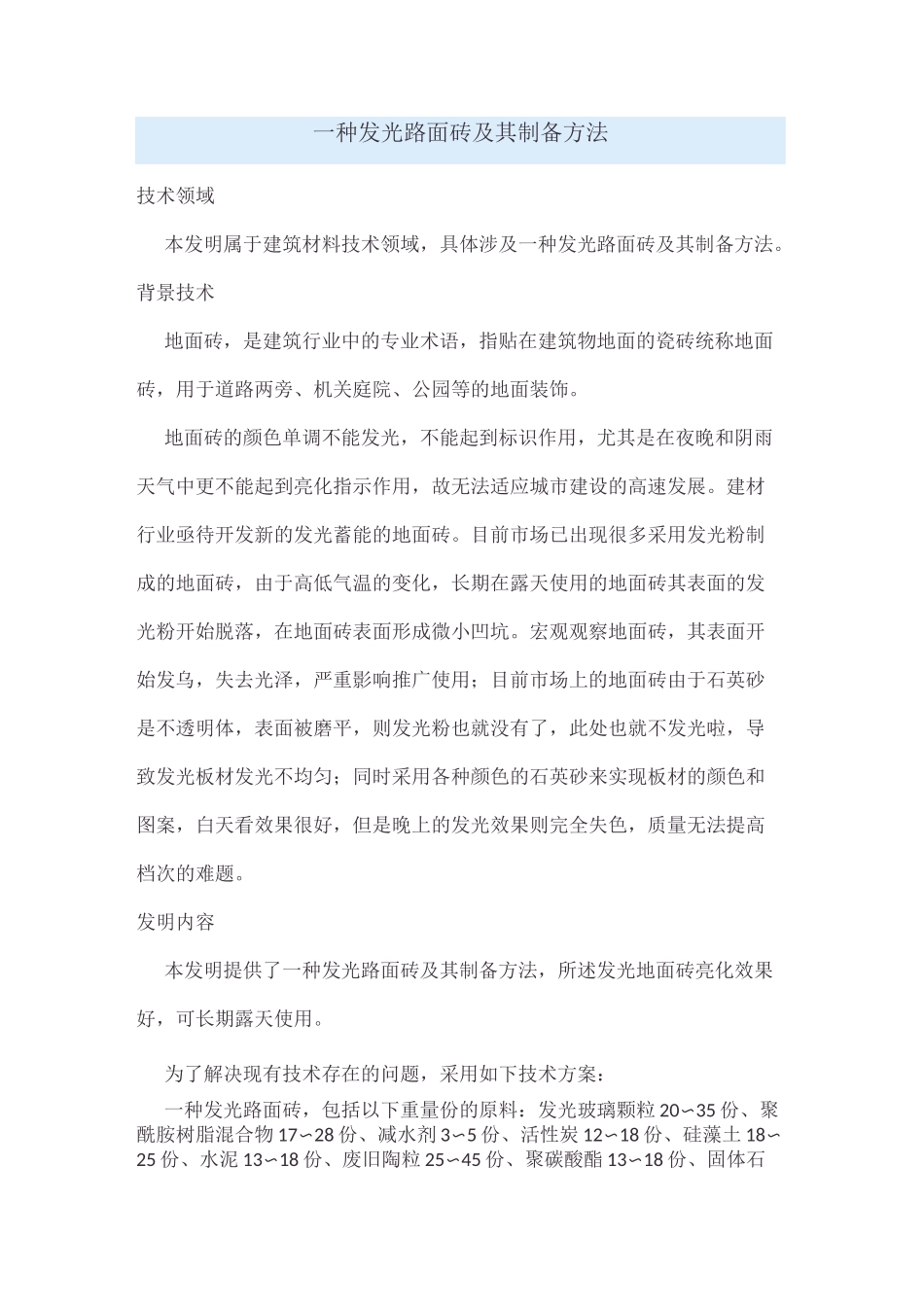

一种发光路面砖及其制备方法技术领域本发明属于建筑材料技术领域，具体涉及一种发光路面砖及其制备方法。背景技术地面砖，是建筑行业中的专业术语，指贴在建筑物地面的瓷砖统称地面砖，用于道路两旁、机关庭院、公园等的地面装饰。地面砖的颜色单调不能发光，不能起到标识作用，尤其是在夜晚和阴雨天气中更不能起到亮化指示作用，故无法适应城市建设的高速发展。建材行业亟待开发新的发光蓄能的地面砖。目前市场已出现很多采用发光粉制成的地面砖，由于高低气温的变化，长期在露天使用的地面砖其表面的发光粉开始脱落，在地面砖表面形成微小凹坑。宏观观察地面砖，其表面开始发乌，失去光泽，严重影响推广使用；目前市场上的地面砖由于石英砂是不透明体，表面被磨平，则发光粉也就没有了，此处也就不发光啦，导致发光板材发光不均匀；同时采用各种颜色的石英砂来实现板材的颜色和图案，白天看效果很好，但是晚上的发光效果则完全失色，质量无法提高档次的难题。发明内容本发明提供了一种发光路面砖及其制备方法，所述发光地面砖亮化效果好，可长期露天使用。为了解决现有技术存在的问题，采用如下技术方案：一种发光路面砖，包括以下重量份的原料：发光玻璃颗粒 20〜35 份、聚酰胺树脂混合物 17〜28 份、减水剂 3〜5 份、活性炭 12〜18 份、硅藻土 18〜25 份、水泥 13〜18 份、废旧陶粒 25〜45 份、聚碳酸酯 13〜18 份、固体石酯 7〜15 份、水 17〜35 份。优选的，所述发光路面砖，包括以下重量份的原料：发光玻璃颗粒27〜32 份、聚酰胺树脂混合物 19〜25 份、减水剂 3〜5 份、活性炭15〜17 份、硅藻土 22〜24 份、水泥 15〜17 份、废旧陶粒 33〜38 份、聚碳酸酯 14〜16 份、固体石酯 12〜14 份、水 22〜27 份。优选的，所述发光路面砖，包括以下重量份的原料：发光玻璃颗粒 28 份、聚酰胺树脂混合物 23 份、减水剂 4 份、活性炭 16 份、硅藻土 23 份、水泥 16 份、废旧陶粒 35 份、聚碳酸酯 15 份、固体石酯 13 份、水 25 份。优选的，所述聚酰胺树脂混合物由聚酰胺-6、聚酰胺-66 和聚酰胺-610按质量比为 1:1:8 的比例组成。优选的，所述发光玻璃颗粒的粒径为 1〜3mm。优选的，所述废旧陶粒的粒径为 5〜8mm。一种制备所述发光路面砖的方法，包括以下步骤：（1）将所述硅藻土去除杂质，然后进行超声波预处理 3〜7 分钟，加入改性液对所述硅藻土进行浸渍改性 3〜5 小时，再经烘...
