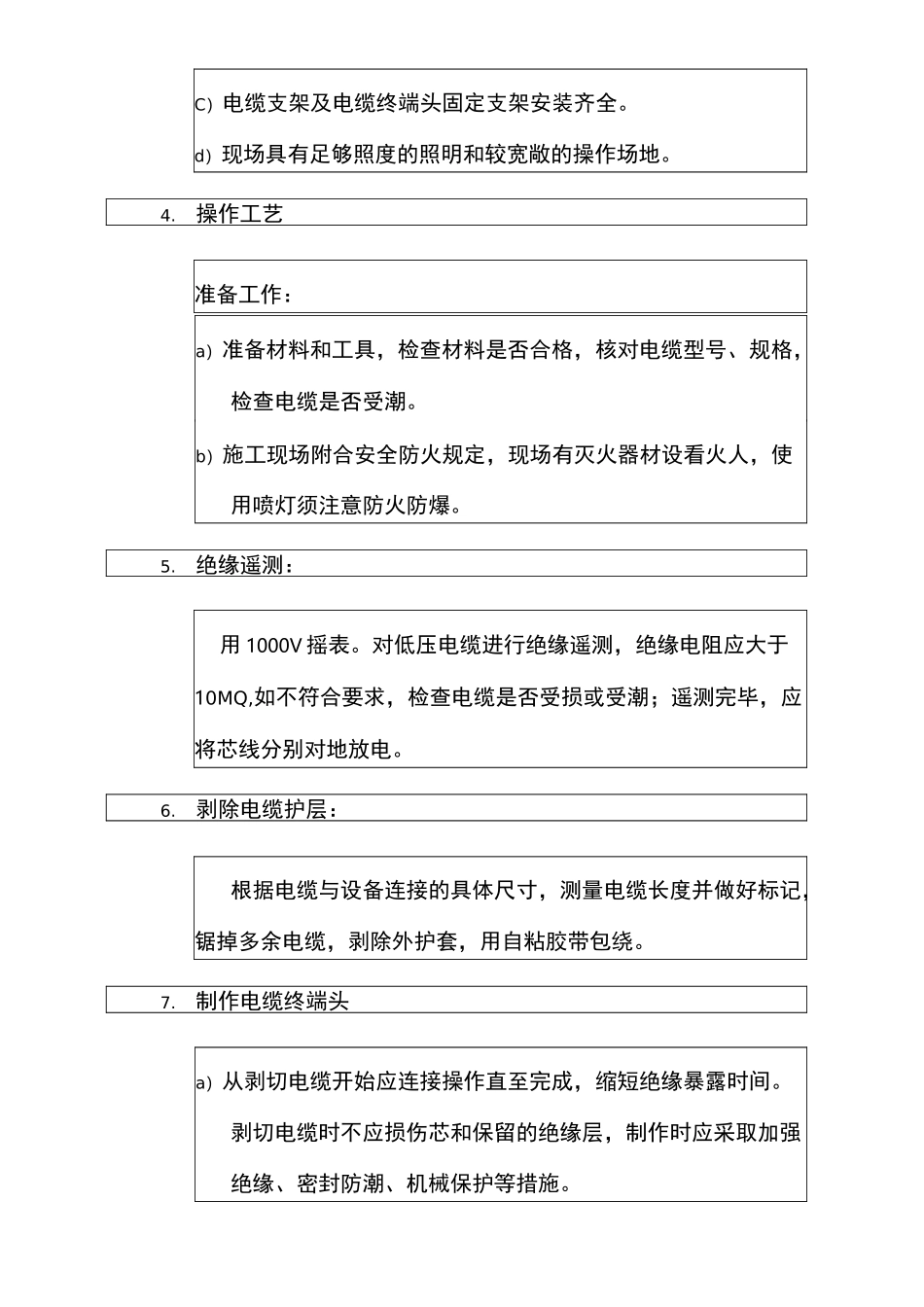

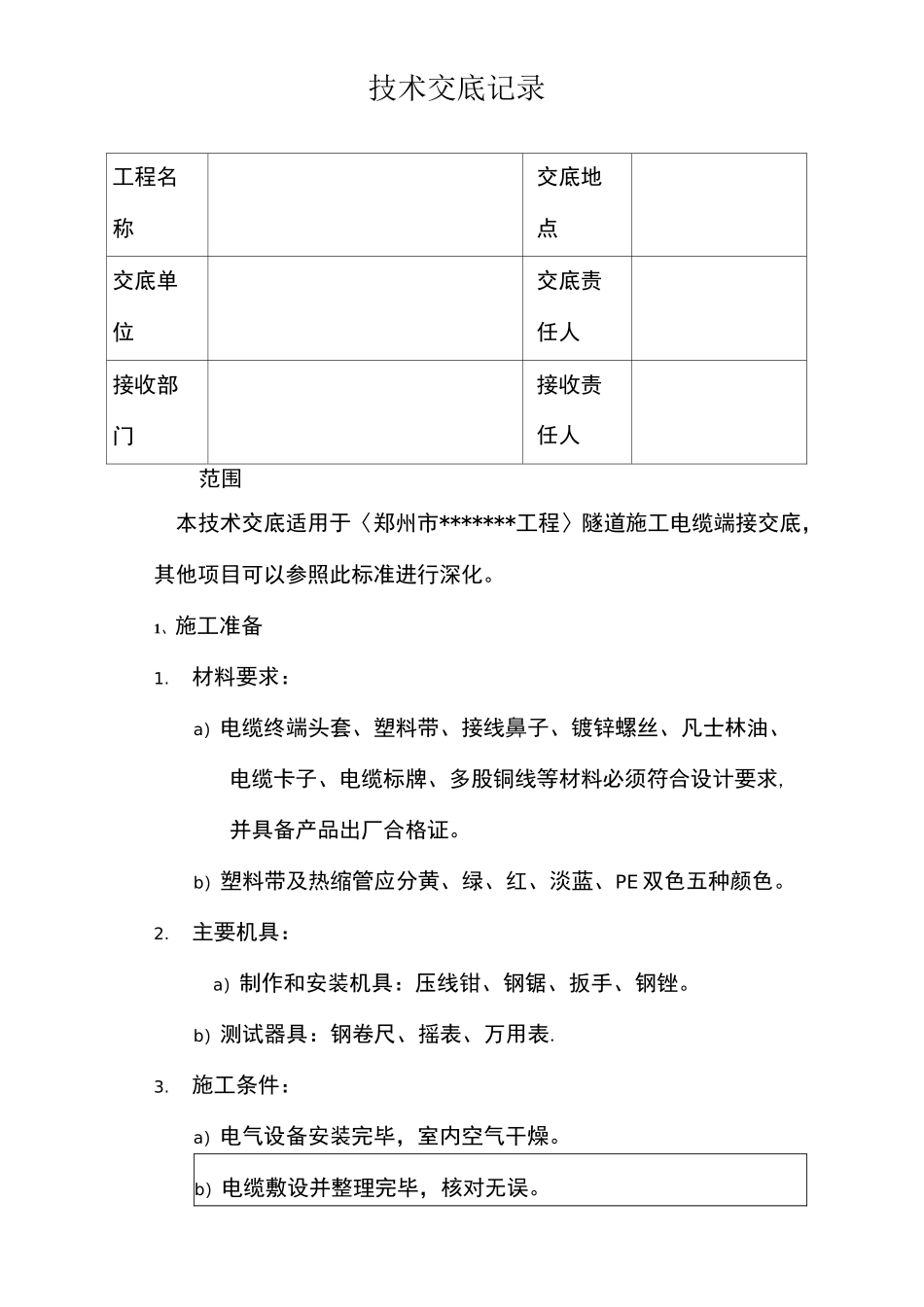

技术交底记录工程名称交底地点交底单位交底责任人接收部门接收责任人范围本技术交底适用于〈郑州市*******工程〉隧道施工电缆端接交底，其他项目可以参照此标准进行深化。1、施工准备1.材料要求：a）电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求,并具备产品出厂合格证。b）塑料带及热缩管应分黄、绿、红、淡蓝、PE 双色五种颜色。2.主要机具：a）制作和安装机具：压线钳、钢锯、扳手、钢锉。b）测试器具：钢卷尺、摇表、万用表.3.施工条件：a）电气设备安装完毕，室内空气干燥。b）电缆敷设并整理完毕，核对无误。C）电缆支架及电缆终端头固定支架安装齐全。d）现场具有足够照度的照明和较宽敞的操作场地。4.操作工艺准备工作：a）准备材料和工具，检查材料是否合格，核对电缆型号、规格，检查电缆是否受潮。b）施工现场附合安全防火规定，现场有灭火器材设看火人，使用喷灯须注意防火防爆。5.绝缘遥测：用 1000V 摇表。对低压电缆进行绝缘遥测，绝缘电阻应大于10MQ,如不符合要求，检查电缆是否受损或受潮；遥测完毕，应将芯线分别对地放电。6.剥除电缆护层：根据电缆与设备连接的具体尺寸，测量电缆长度并做好标记，锯掉多余电缆，剥除外护套，用自粘胶带包绕。7.制作电缆终端头a）从剥切电缆开始应连接操作直至完成，缩短绝缘暴露时间。剥切电缆时不应损伤芯和保留的绝缘层，制作时应采取加强绝缘、密封防潮、机械保护等措施。b）在确定基本点后，按规定的尺寸进行剥切外护层和铠装层。911c）剥切内衬层和填料，将内衬层剥到距铠装层切断处 5〜10mm。安装接地线？将编织接地铜线分别绕包在三相屏蔽层上并绑扎牢固，锡焊在各相铜带屏蔽上。对于铠装电缆需用镀锡铜线将接地线绑在钢铠上并用焊锡焊牢再行引下。对于无铠装电缆可直接将接地线引下。套电缆分支手套：用填充胶堵线芯根部的间缝，然后选用与电缆规格、型号相适应的热缩分支手套，套入线芯根部，均匀加热使软手套收缩。压接电缆接线鼻子：从线芯端头量出长度为线鼻的深度，按端子孔深另加 5mm，剥除电缆线芯绝缘，并在线芯表面和接线鼻子内壁涂上凡士林。将线芯插入鼻子内，调节接线鼻子孔的方向到合适位置,用压线钳子压紧接线鼻子，压接应在两道以上。包绕填充胶在三相及接地点上分别绕包相应颜色 PVC 绝缘带。在铠装绑扎地线点上绕包几层 PVC 带，包至衬垫层并将衬垫层全部覆盖住，在第一层防水胶带的外部再绕包...
