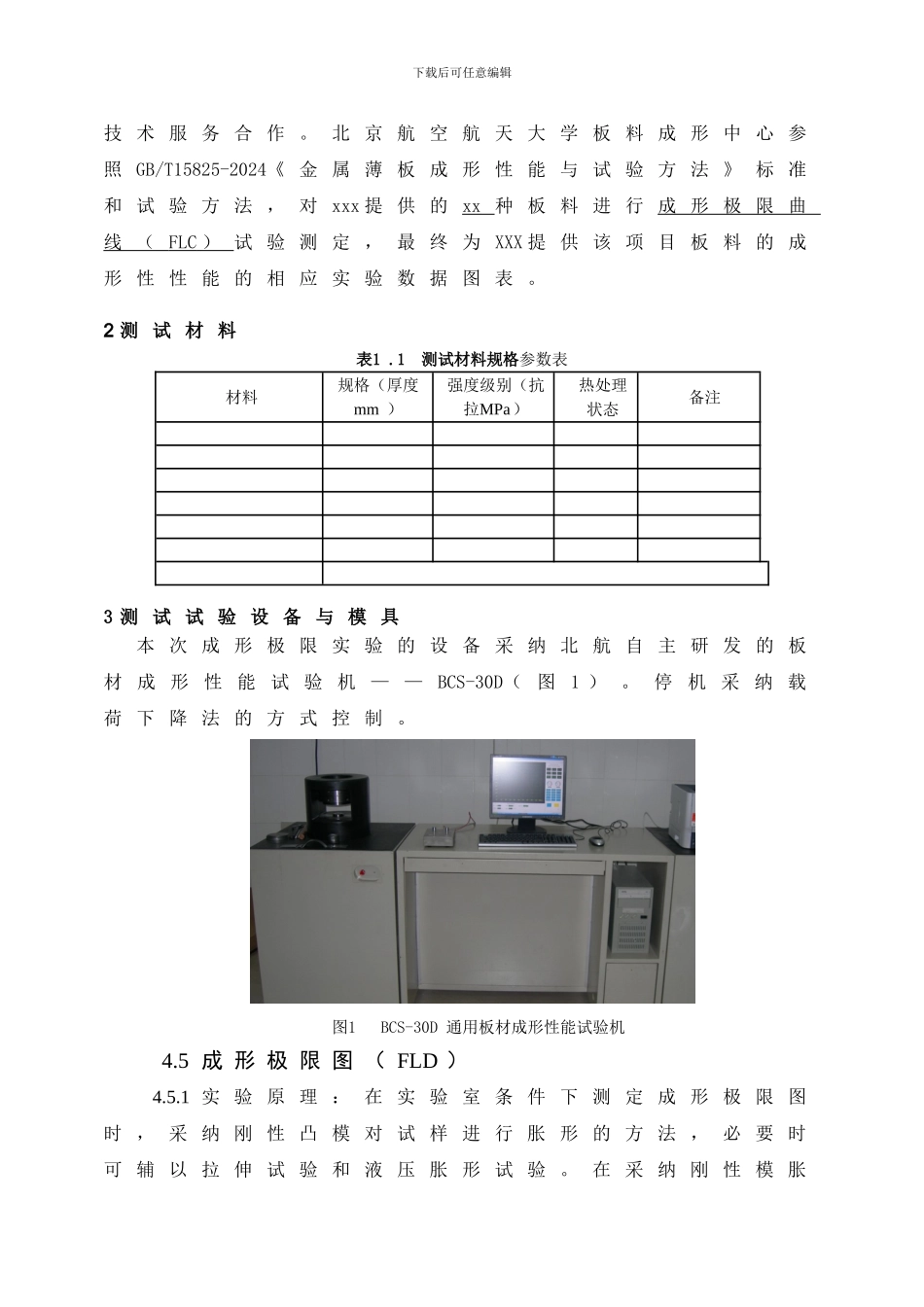

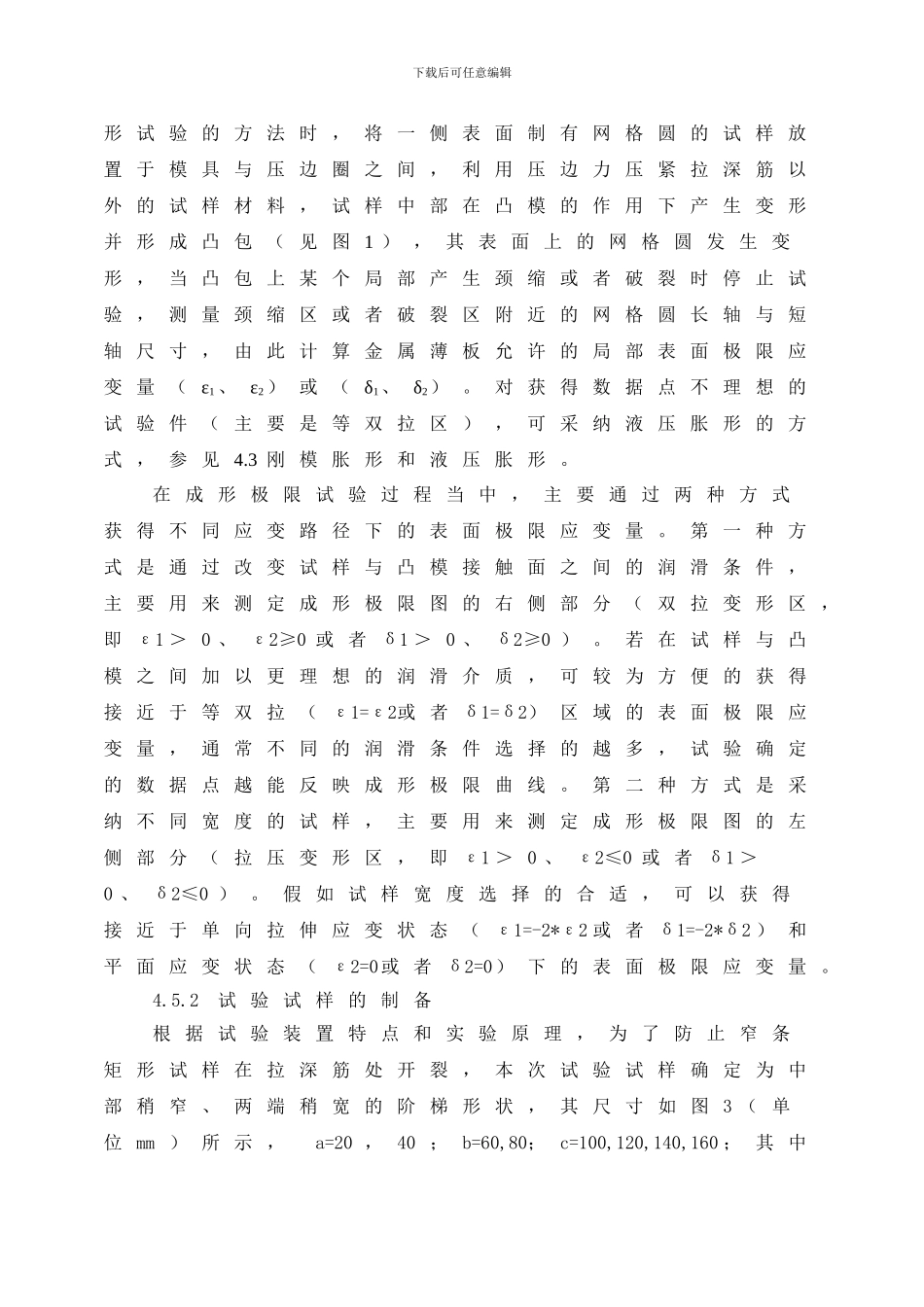

金 属 薄 板 成 形 极 限 曲 线 （ FLC ）测 定 试 验 报 告测 试 人 ： 审 核 人 ： 日 期 ： 北 京 航 空 航 天 大 学板 料 成 形 讨 论 中 心010-82315837QQ ： 3465941661 引 言 中国XXXX 与北京航空航天大学就xxx 项目” 进行“ 金 属 薄 板 成 形 极 限 曲 线 （ FLC ） 测 定 试 验 ” 的 专 项下载后可任意编辑技 术 服 务 合 作 。 北 京 航 空 航 天 大 学 板 料 成 形 中 心 参照 GB/T15825-2024《 金 属 薄 板 成 形 性 能 与 试 验 方 法 》 标 准和 试 验 方 法 ， 对 xxx 提 供 的 xx 种 板 料 进 行 成 形 极 限 曲线 （ FLC ） 试 验 测 定 ， 最 终 为 XXX 提 供 该 项 目 板 料 的 成形 性 性 能 的 相 应 实 验 数 据 图 表 。2 测 试 材 料表1 .1 测试材料规格参数表材料规格（厚度mm ）强度级别（抗拉MPa）热处理状态备注3 测 试 试 验 设 备 与 模 具本 次 成 形 极 限 实 验 的 设 备 采 纳 北 航 自 主 研 发 的 板材 成 形 性 能试 验 机 — —BCS-30D（ 图 1 ） 。 停 机 采 纳 载荷 下 降 法 的 方 式 控 制 。图1 BCS-30D 通用板材成形性能试验机 4.5 成 形 极 限 图 （ FLD ）4.5.1 实 验 原 理 ： 在 实 验 室 条 件 下 测 定 成 形 极 限 图时 ， 采 纳 刚 性 凸 模 对 试 样 进 行 胀 形 的 方 法 ， 必 要 时可 辅 以 拉 伸 试 验 和 液 压 胀 形 试 验 。 在 采 纳 刚 性 模 胀下载后可任意编辑形 试 验 的 方 法 时 ， 将 一 侧 表 面 制 有 网 格 圆 的 试 样 放置 于 模 具 与 压 边 圈 之 间 ， 利 用 压 边 力 压 紧 拉 深 筋 以外 的 试 样 材 料 ， 试 样 中 部 在 凸 模 的 作 用 下 产 生 变 形并 形 成 凸 包 （ 见 图 1 ） ， 其 表 面 上 的 网 格 圆 发 生 变形 ， 当 凸 包 上 某 个 局 部 产 生 颈 缩 或 者 破 裂 时 停 止 试验 ， 测 量 颈 缩 区 或 者 破 裂 区 附 近 的 网 格 圆 长 轴 与 短轴 尺 寸 ， 由 此 计 算 金 属...
