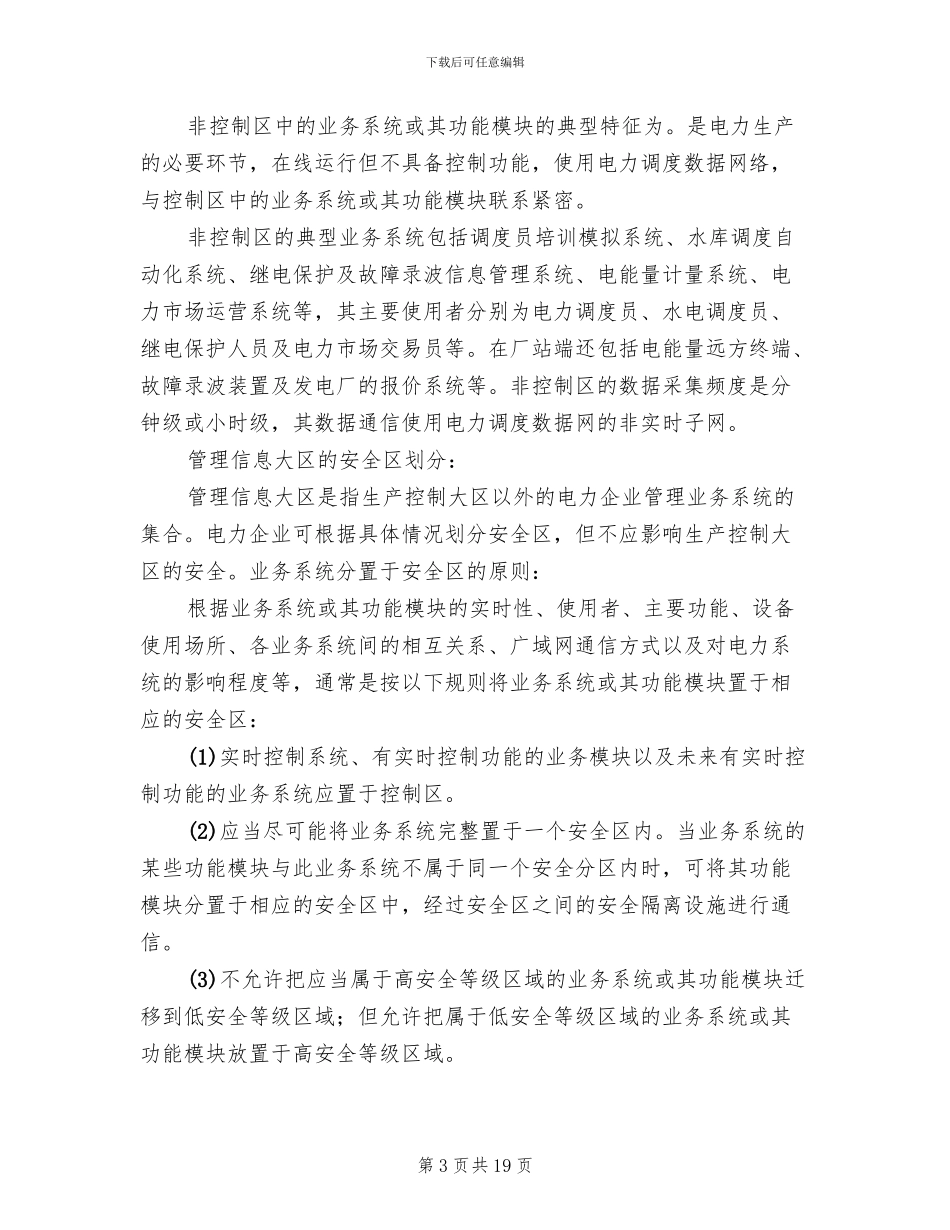

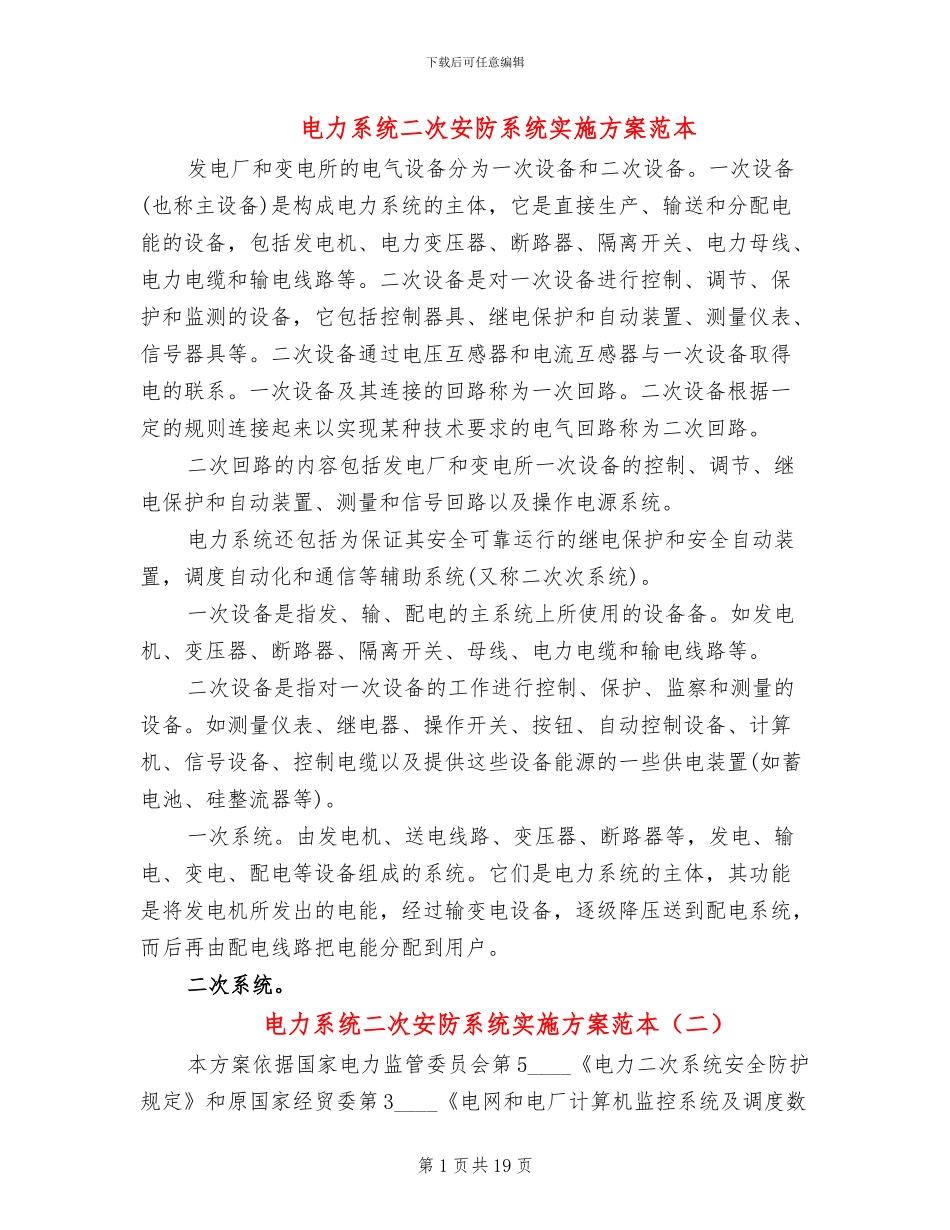

下载后可任意编辑电力系统二次安防系统实施方案范本发电厂和变电所的电气设备分为一次设备和二次设备。一次设备(也称主设备)是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。二次设备通过电压互感器和电流互感器与一次设备取得电的联系。一次设备及其连接的回路称为一次回路。二次设备根据一定的规则连接起来以实现某种技术要求的电气回路称为二次回路。二次回路的内容包括发电厂和变电所一次设备的控制、调节、继电保护和自动装置、测量和信号回路以及操作电源系统。电力系统还包括为保证其安全可靠运行的继电保护和安全自动装置，调度自动化和通信等辅助系统(又称二次次系统)。一次设备是指发、输、配电的主系统上所使用的设备备。如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。一次系统。由发电机、送电线路、变压器、断路器等，发电、输电、变电、配电等设备组成的系统。它们是电力系统的主体，其功能是将发电机所发出的电能，经过输变电设备，逐级降压送到配电系统，而后再由配电线路把电能分配到用户。二次系统。电力系统二次安防系统实施方案范本（二）本方案依据国家电力监管委员会第 5____《电力二次系统安全防护规定》和原国家经贸委第 3____《电网和电厂计算机监控系统及调度数第 1 页共 19 页下载后可任意编辑据网络安全防护的规定》。电力二次系统安全防护的总体原则为“安全分区、网络专用、横向隔离、纵向认证”。安全防护主要针对网络系统和基于网络的电力生产控制系统，重点强化边界防护，提高内部安全防护能力，保证电力生产控制系统及重要数据的安全。安全防护方案概述根据《电力二次系统安全防护规定》的要求，电力二次系统安全防护总体方案的框架结构如图所示。电力二次系统安全防护总体框架结构示意图安全分区安全分区是电力二次系统安全防护体系的结构基础。发电企业、电网企业和供电企业内部基于计算机和网络技术的应用系统，原则上划分为生产控制大区和管理信息大区。生...
