俄罗斯标准ГОСТ12815中文版

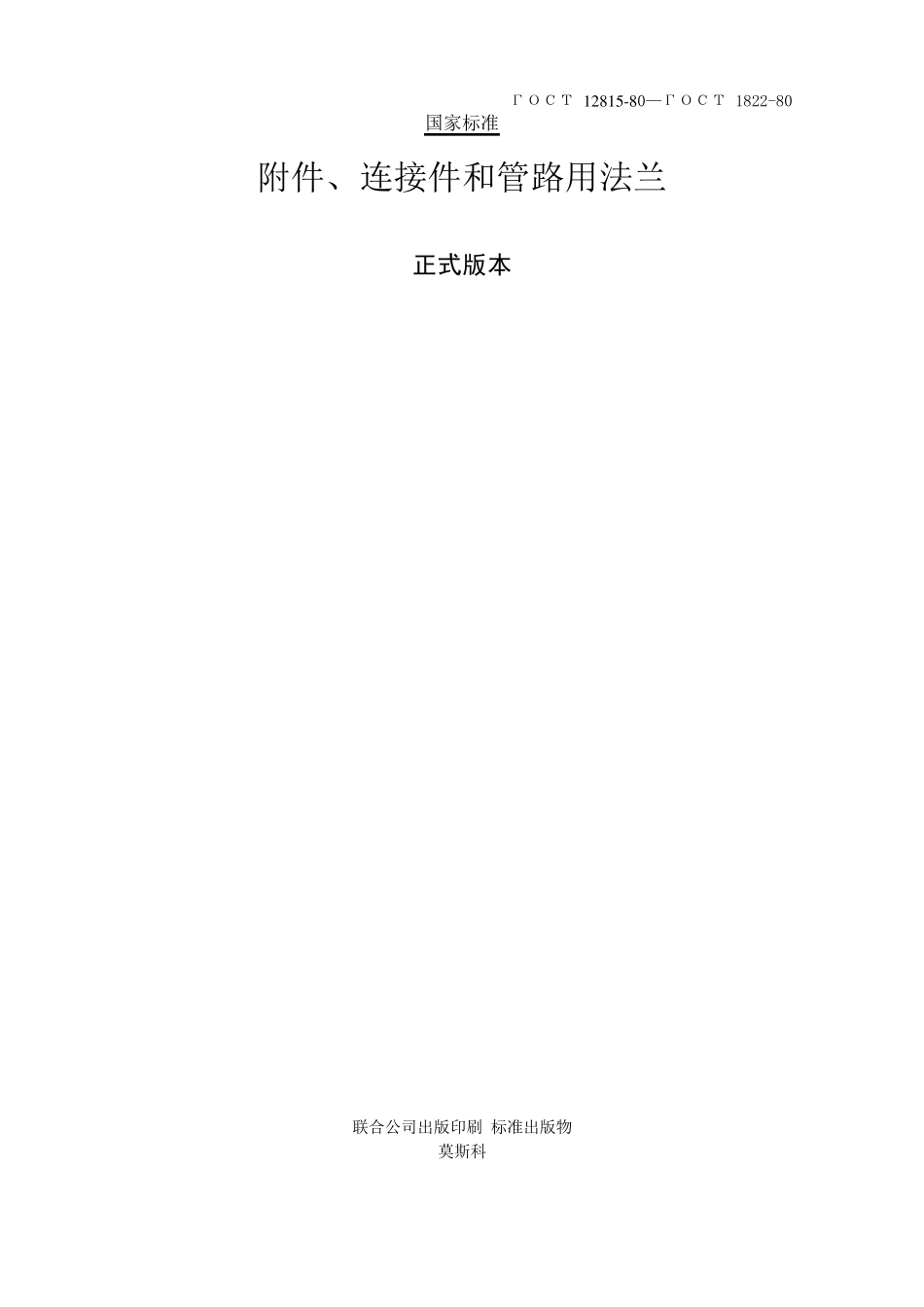

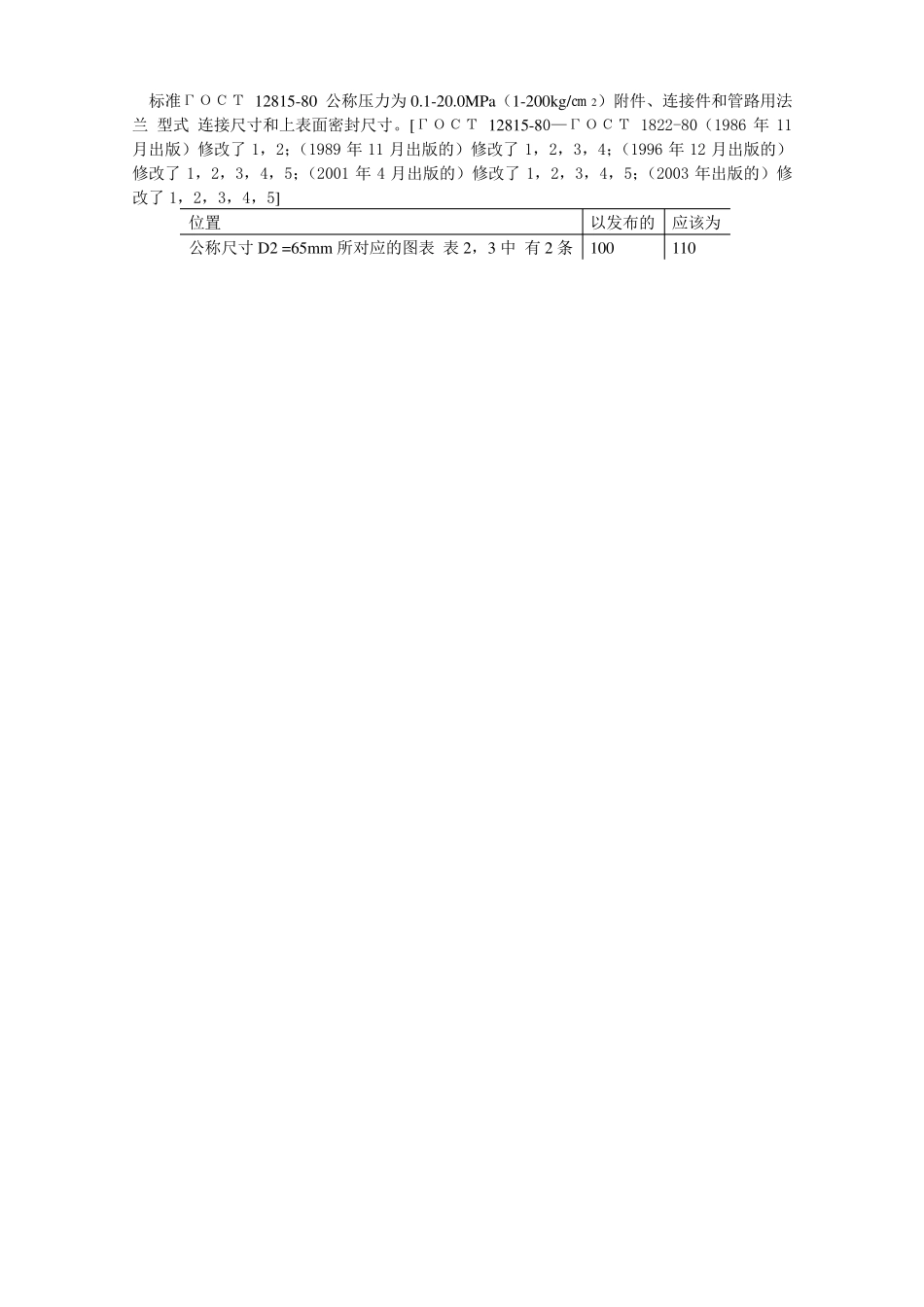

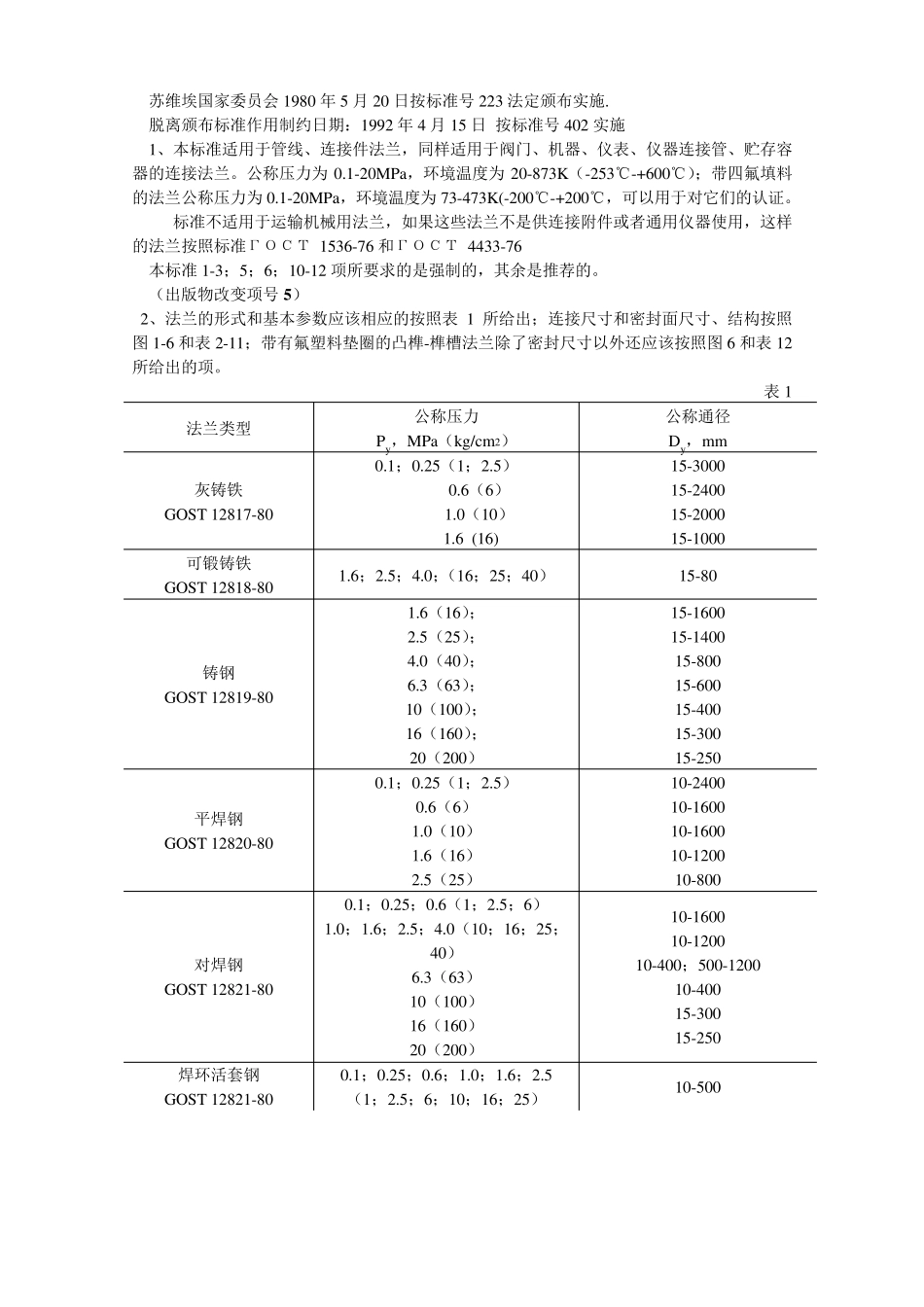

ГОСТ 1 2 8 1 5 -8 0—ГОСТ 1822-80 国家标准 附件、连接件和管路用法兰 正式版本 联合公司出版印刷 标准出版物 莫斯科 标准ГОСТ 12815-80 公称压力为 0.1-20.0MPa（1-200kg/㎝ 2）附件、连接件和管路用法兰 型式 连接尺寸和上表面密封尺寸。[ГОСТ 12815-80—ГОСТ 1822-80（1986 年 11月出版）修改了 1，2；（1989 年 11 月出版的）修改了 1，2，3，4；（1996 年 12 月出版的）修改了 1，2，3，4，5；（2001 年 4 月出版的）修改了 1，2，3，4，5；（2003 年出版的）修改了 1，2，3，4，5] 位置 以发布的 应该为 公称尺寸 D2 =65m m 所对应的图表 表 2，3 中 有 2 条 100 110 苏维埃国家委员会1980 年5 月20 日按标准号223 法定颁布实施. 脱离颁布标准作用制约日期：1992 年4 月15 日 按标准号402 实施 1、本标准适用于管线、连接件法兰，同样适用于阀门、机器、仪表、仪器连接管、贮存容器的连接法兰。公称压力为0.1-20MPa，环境温度为20-873K（-253℃-+600℃）；带四氟填料的法兰公称压力为0.1-20MPa，环境温度为73-473K(-200℃-+200℃，可以用于对它们的认证。 标准不适用于运输机械用法兰，如果这些法兰不是供连接附件或者通用仪器使用，这样的法兰按照标准ГОСТ 1536-76 和ГОСТ 4433-76 本标准1-3；5；6；10-12 项所要求的是强制的，其余是推荐的。 （出版物改变项号5） 2、法兰的形式和基本参数应该相应的按照表1 所给出；连接尺寸和密封面尺寸、结构按照图 1-6 和表2-11；带有氟塑料垫圈的凸榫-榫槽法兰除了密封尺寸以外还应该按照图 6 和表12所给出的项。 表1 法兰类型 公称压力 Py，MPa（kg/cm2） 公称通径 Dy，mm 灰铸铁 GOST 12817-80 0.1；0.25（1；2.5） 0.6（6） 1.0（10） 1.6 (16) 15-3000 15-2400 15-2000 15-1000 可锻铸铁 GOST 12818-80 1.6；2.5；4.0；（16；25；40） 15-80 铸钢 GOST 12819-80 1.6（16）； 2.5（25）； 4.0（40）； 6.3（63）； 10（100）； 16（160）； 20（200） 15-1600 15-1400 15-800 15-600 15-400 15-300 15-250 平焊钢 GOST 12820-80 0.1；0.25（1；2.5） 0.6（6） 1.0（10） 1.6（16） 2.5（25） 10-2400 10-1600 10-1600 10-1200 10-800 对焊钢 GOST 12821-80 0.1；0.25；0.6（1；2.5；6） 1.0；1.6；2.5；4.0（10；16...
