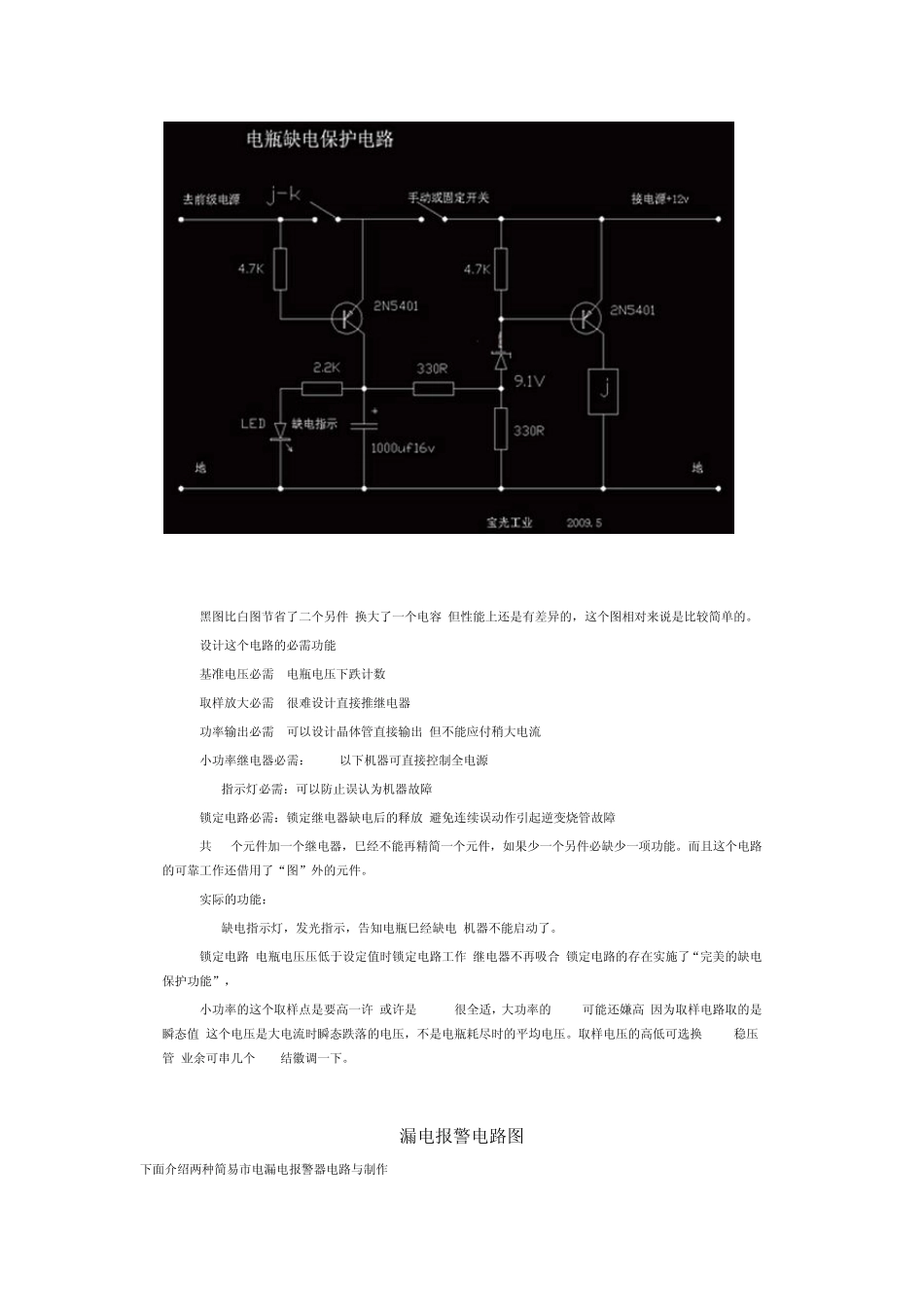

蓄电池放电保护器电路图 蓄电池深度放电，会使极板硫化，缩短蓄电池的使用寿命。为此可设置放电保护器。电路如图所示。当蓄电池电压下降到终止值（可由电位器RP 来改变动作阈值），继电器KA 释放，切断负载回路，使蓄电池停止放电。 电瓶电压缺电保护电路 一款电瓶缺电保护电路,手动开关是打嗝式保护,间隔约 30 秒钟.固定开关一经跳闸永久保护.《关断稍等片刻从开可以再启动》 电瓶电压低落到 9.6v保护动作,LED 指示灯亮. 图只画缺电保护部分,不牵涉其它电路,看不清图片可以放大。 注解： 这9.6v保护动作的电压是大电流时瞬态跌落的电压,不是电瓶耗尽时的平均电压.如果装了这个电路用小电瓶开大机器没几下机器就保护了,因为小电瓶供不了特大电流,电压瞬态跌落很正常。取样电压的高低可选换9.1v稳压管,业余可串几个 P/N结徽调一下。如果大家以为线路复杂的话，下图是简单一点的电路图。 黑图比白图节省了二个另件,换大了一个电容,但性能上还是有差异的，这个图相对来说是比较简单的。 设计这个电路的必需功能: 基准电压必需: 电瓶电压下跌计数 取样放大必需: 很难设计直接推继电器 功率输出必需: 可以设计晶体管直接输出,但不能应付稍大电流 小功率继电器必需：300w以下机器可直接控制全电源 LED指示灯必需：可以防止误认为机器故障 锁定电路必需：锁定继电器缺电后的释放,避免连续误动作引起逆变烧管故障 共12个元件加一个继电器，巳经不能再精简一个元件，如果少一个另件必缺少一项功能。而且这个电路的可靠工作还借用了“图”外的元件。 实际的功能： LED缺电指示灯，发光指示，告知电瓶巳经缺电,机器不能启动了。 锁定电路,电瓶电压压低于设定值时锁定电路工作,继电器不再吸合,锁定电路的存在实施了“完美的缺电保护功能”， 小功率的这个取样点是要高一许,或许是10.5v很全适，大功率的9.6v可能还嫌高,因为取样电路取的是瞬态值,这个电压是大电流时瞬态跌落的电压，不是电瓶耗尽时的平均电压。取样电压的高低可选换9.1v稳压管,业余可串几个P/N结徽调一下。 漏电报警电路图 下面介绍两种简易市电漏电报警器电路与制作 这里介绍的两种报警器，电路简单、触发灵敏，能直接装入组合式插座内，适用于家用电器的漏电报警，价廉易做。这两只报警器电路分别见图 1（A）、（B）。其中图（A）是用一片 CMOS 六反相器CD4069 制作的漏电报警器。平时，由门 A、门 B、R2、YD 组成的音频振荡器无电流通过不发声。当外...
